Details

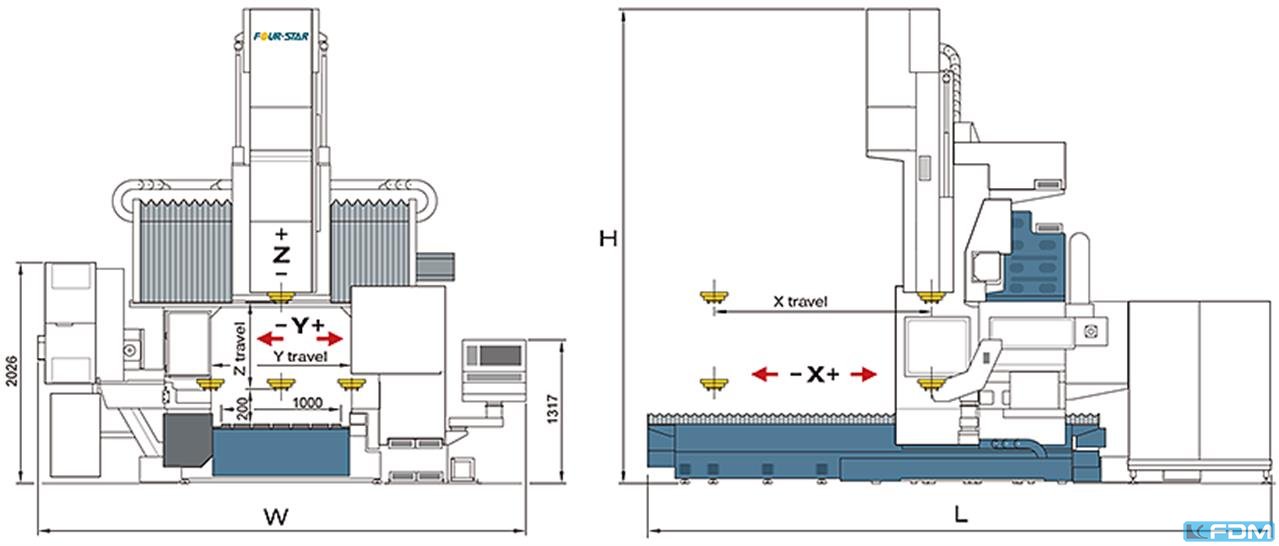

x-Weg:

2000/4000/6000/8000/10000/12000/14000/16000/18000/20000 mm

y-Weg:

1300 mm

z-Weg:

800 mm

Abstand zwischen Ständern:

1350 mm

Tischbreite:

1000 mm

Tischlänge:

= X-Weg

Abstand Spindelnase und Tisch:

220~1020 mm

Spindelkonus:

SK 50/BT 50

Drehzahl:

6000 U/min (mehr auf Anfrage)

Spindelmotor:

18,5/22 kW (mehr auf Anfrage)

Vorschubgeschwindigkeit:

X/Y/Z: 15/15/12 m/min

Maschinenlänge:

6,5~23,5 m

Maschinenbreite:

4,5 m

Maschinengewicht ca.:

18t+2t/m

Zubehör

Werkzeugwechsler:

32-fach

CNC Steuerung:

Siemens/Heidenhain/Fanuc/Mitsubishi

Rigid tapping



Späneförderer, Schanierband



Späneförderer



autom. schaltbare Getriebestufen



Wärmeaustauscher für den Schaltschrank



Ethernet Schnittstelle



Arbeitslampe



Signallampe 3-farbig



CE und Konformitätserklärung



Getriebe



automatisches Kühl und -Schmiersystem



Teleskopabdeckung:

für die X-Achse

Technische Dokumentation in deutscher Sprache



Glasmaßstäbe:

in X- und Y-Achse (W-Achse)

Faltenbalg-Abdeckung:

für die Y-Achse (JAVARA)

Verankerungsbolzen u. Ausgleichselemente



Beschreibung

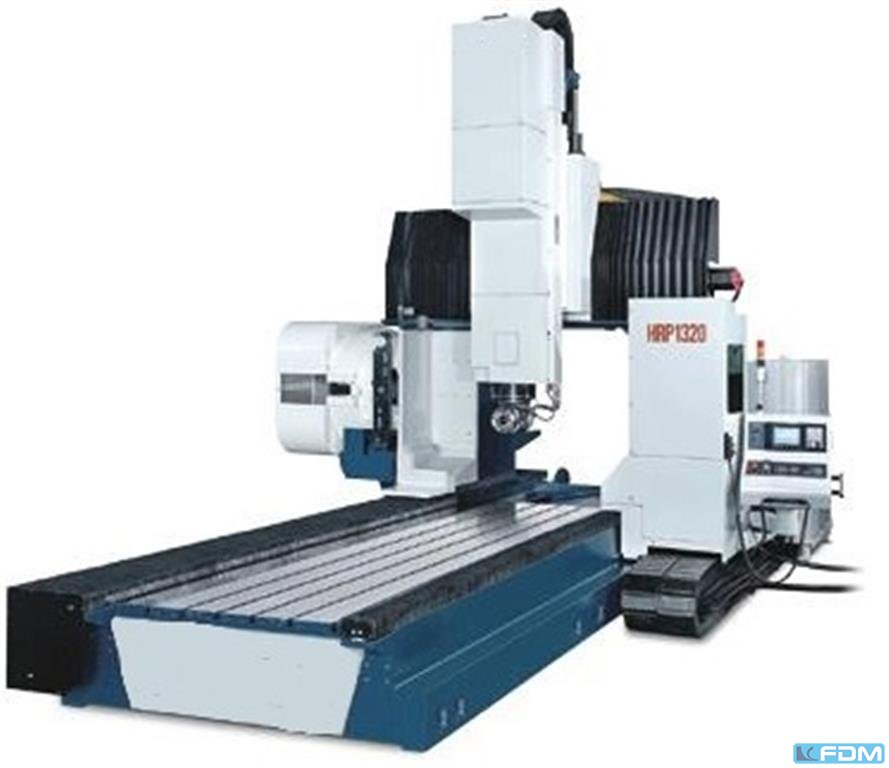

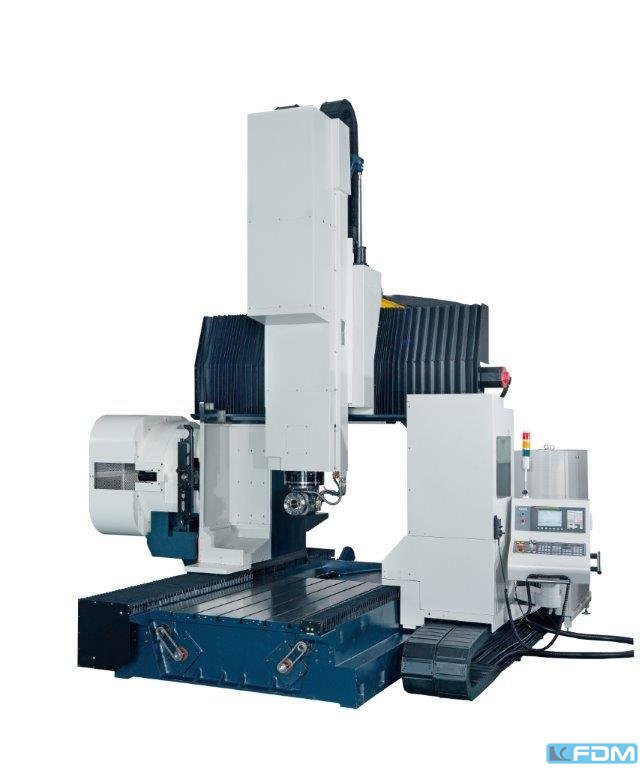

Fabrikneue CNC Portalfräsmaschine mit verfahrbarem Portal mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör wie diversen Fräsköpfen, Glassmassstäben, Werkzeugwechslern sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Die X-Verfahrwege sind variabel und können in Schritten von 1m hinzugefügt werden!

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Individuelle Maschinenkonfiguration nach Kundenwunsch möglich.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.



Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

W-Achse
Glasmaßstäbe

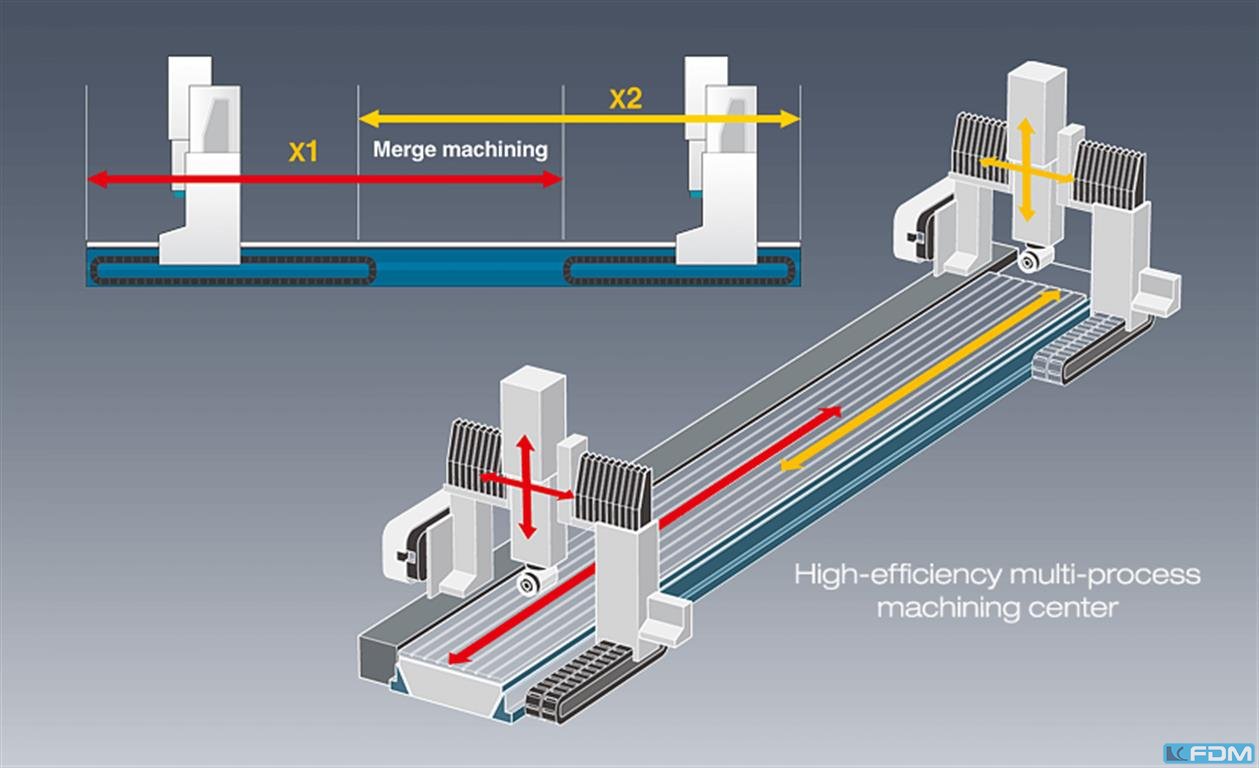

2. verfahrbares Portal
Werkzeugvermessung
Werkstückvermessung
CNC Steuerung von
CNC-Rundtisch
ZF-Getriebe
Autom. Kopfwechselstation

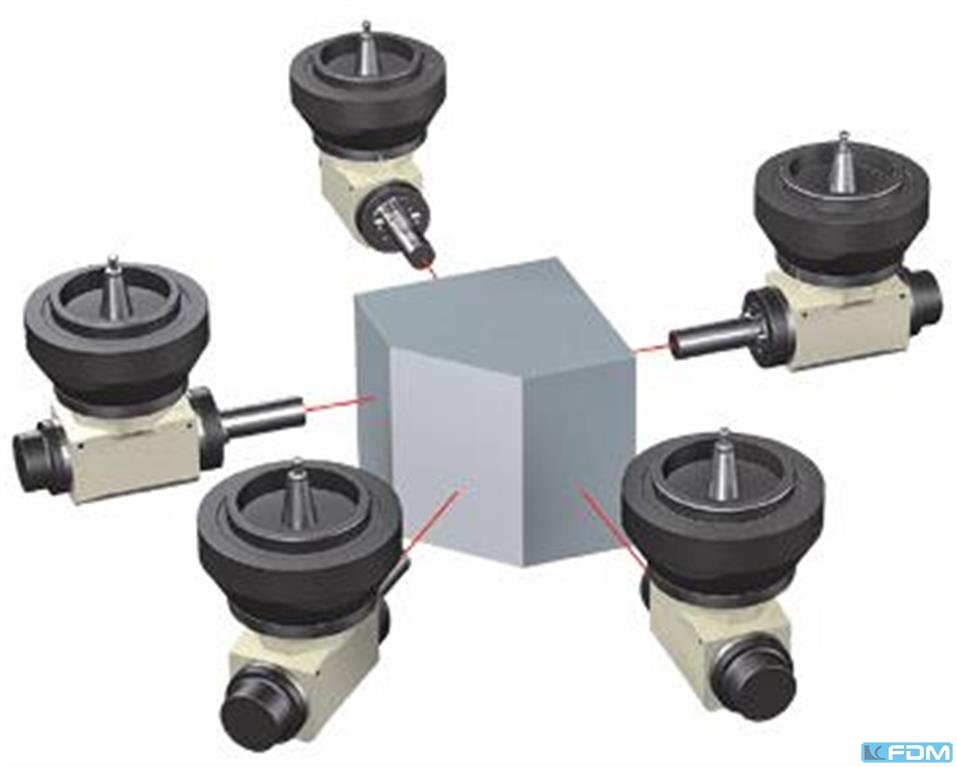

diverse manuelle und CNC-Fräsköpfe
direkt angetriebener Spindelmotor (für den Formenbau)
IKZ
Stärkere Stößelausführung
Werkzeugwechsler
