Details

Modell:

SD(W)-24 SD(W)-28 SD(W)-32

x-Weg:

6000/8000/10000/12000/14000/16000/18000/20000/22000/24000/36000 mm

y-Weg:

2400 mm2800 mm3200 mm

z-Weg:

1100/1400 mm

Abstand zwischen Ständern:

2450 mm2850 mm3250 mm

w-Achse:

1500/2000 mm für SD(W)

Tischbreite:

1600 mm2000 mm2400 mm

Tischlänge:

= X-Weg

Abstand Spindelnase und Tisch:

SD: 1080mm ~2180mm (1020mm-2420mm); SD(W): 800mm~800mm+Z+W

Spindelkonus:

SK 50/BT 50

Drehzahl:

6000 U/min (mehr auf Anfrage)

Spindelmotor:

22/26 kW (mehr auf Anfrage)

Vorschubgeschwindigkeit:

X/Y/Z/W: 12/12/10/1 m/min

Maschinenlänge:

13,5m~43,5 m

Maschinenbreite:

6,5 m6,9 m7,3 m

Maschinengewicht ca.:

50t+2t/m 53t+2,3t/m 56t+2,6t/m

Zubehör

Werkzeugwechsler:

32-fach

CNC Steuerung:

Siemens/Heidenhain/Fanuc

Rigid tapping



Späneförderer, Schanierband



Späneförderer



autom. schaltbare Getriebestufen



Wärmeaustauscher für den Schaltschrank



Ethernet Schnittstelle



Arbeitslampe



Signallampe 3-farbig



CE und Konformitätserklärung



Getriebe



automatisches Kühl und -Schmiersystem



Teleskopabdeckung:

für die X-Achse

Technische Dokumentation in deutscher Sprache



Glasmaßstäbe:

in X- und Y-Achse (W-Achse)

Faltenbalg-Abdeckung:

für die Y-Achse (JAVARA)

Verankerungsbolzen u. Ausgleichselemente



Beschreibung

Fabrikneue CNC Portalfräsmaschine mit verfahrbarem Portal mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör wie diversen Fräsköpfen, Glassmassstäben, Werkzeugwechslern sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Individuelle Maschinenkonfiguration nach Kundenwunsch möglich.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

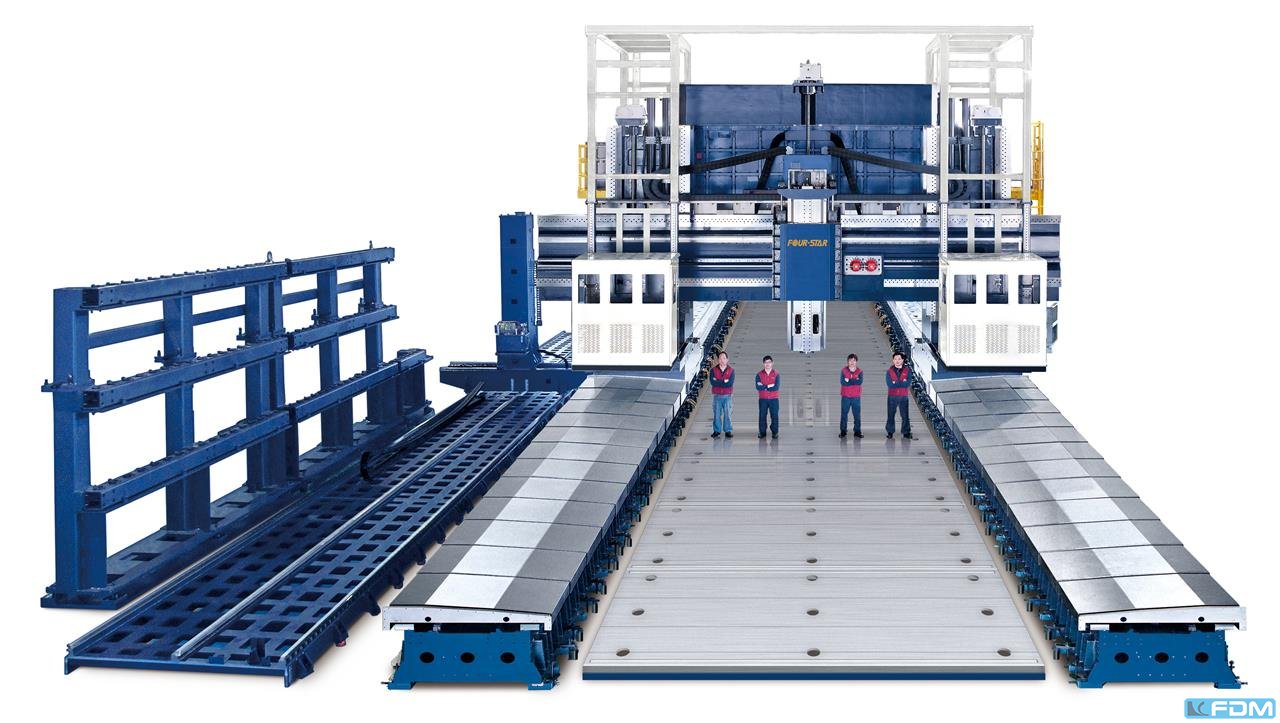

Abb. zeigt Maschine mit W-Achse und Sonderoptionen.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

W-Achse
Glasmaßstäbe
2. verfahrbares Portal
Werkzeugvermessung
Werkstückvermessung
CNC Steuerung von
CNC-Rundtisch
ZF-Getriebe
Autom. Kopfwechselstation
diverse manuelle und CNC-Fräsköpfe
direkt angetriebener Spindelmotor (für den Formenbau)
IKZ
Stärkere Stößelausführung
Werkzeugwechsler
