Details

Modell:

HBM-130 HBM-130L HBM-130XL

Spindeldurchmesser:

130 mm130 mm130 mm

x-Weg:

1600 mm2000 mm2000 mm

y-Weg:

1400 mm1800 mm1800 mm

z-Weg:

2000 mm

U-Achse:

250 mm

W-Achse (Spindel längs):

900 mm

Drehmoment an der Spindel:

3200 Nm

B-Achse (Tisch):

360x1 °

Eilgangsgeschwindigkeit:

X/Y/Z/W: 2500 mm/min

Tischbelastung:

8 t10 t10 t

Tischgröße:

1600 x 1400 mm1800 x 1600 mm2200 x 2000 mm

T-Nuten:

9/11/12 Stk.

T-Nuten - Breite:

28 mm

Getriebestufen:

4 Stk.

Spindeldrehzahl:

4-800 1/min

Spindelkonus:

50 ISO

Planschieber:

Drehmoment: 4900 Nm

Planschieber:

2.5-125 1/min

Planschieber:

Umdrehung stufenlos einstellbar

Planschieber:

Ø:750 mm

Maschinengewicht ca.:

22,5 t24,5 t25,5 t

Hauptmotor:

22 kW

Maschinengröße (LxBxH):

6995/3647/342 mm7030/4665/3800 mm7030/4665/3800 mm

Zubehör

2-Achsen Digitalanzeige



hydr. Tischklemmung



Europäische Elektrik



PLC Steuerung:

Siemens S7

Technische Dokumentation in deutscher Sprache



metrische Ausführung, 400V 50 Hz 3 Phasen



CE-Ausführung



hydr. Werkzeugklemmung



hydr. Klemmung der Achsen



Zentralschmierung für die Führungsbahnen



Planschieber



Beschreibung

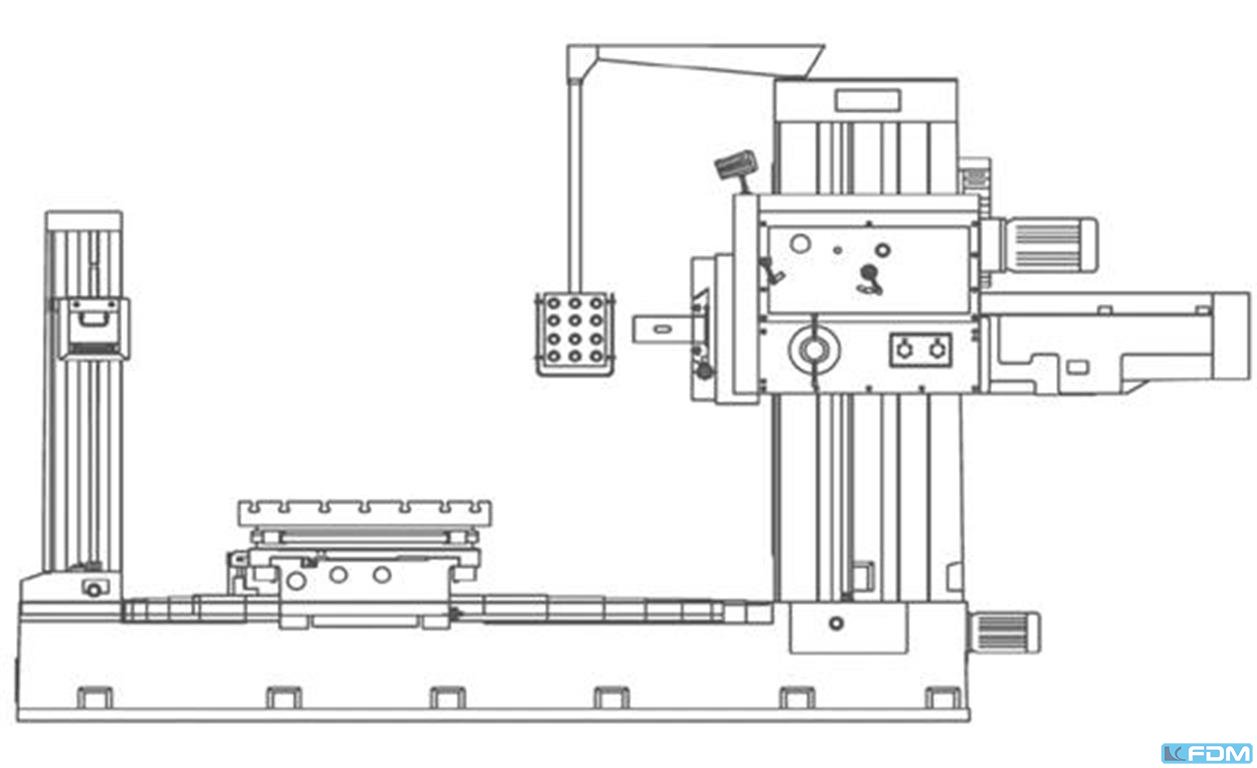

Klassisch konzipierte Horizontalbohr- und Fräsmaschine mit feststehendem Ständer, quer verfahrbarem Tisch, vertikal verfahrbarem Spindelstock und ausfahrbarer Arbeitsspindel. Die Maschine ist am effektivsten einsetzbar in Einzelteil- oder Kleinserienbearbeitung. Das Bohrwerk ist geeignet zur Bearbeitung aller zerspanbaren Materialien, einschliesslich Gusseisen, mit allen verfügbaren Schneidwerkzeugen, einschliesslich Werkzeugen mit keramischen Schneiden.
Diese konventionelle Bohr- und Fräsmaschine ist speziell entworfen für die präzise Bearbeitung kubischer Werkstücke.

HAUPTMERKMALE DES TISCHBOHRWERKS:

> Kompakte, steife Guseisenkonstruktion
> Gehartete Fuhrungsbahnen
> Teleskopverkleidungen fur Langs- und Querfuhrungsbahnen
> Gewichtsausgleich fur Spindelstock
> Hohes maximales Werkstückgewicht von bis zu 10t
> Spindellagerung in hochprazisen spielfrei eingestellten Walzlagern
> Bohrspindel von 130mm Durchmesser, ausfahrbar 900 (W-Achse)
> Spindeldrehzahl innerhalb von 4 Getriebestufen stufenlos verstellbar
> Automatische Werkzeugklemmung
> Automatische Schmierung der Führungsbahnen
> Alle Bewegungen steuerbar vom der zentralen Bedientafel
> Optionale Moglichkeit der Installation von Positionsanzeigen fur die Achsen X, Y, Z, W

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Servomotoren
Winkelfräskopf
Universalfräskopf
Umhausung
Spindelstütze
Gegenhalter
Digitalanzeige
