Details

Spindeldurchmesser:

100 mm

x-Weg:

1250 mm

y-Weg:

1100 mm

Beschreibung

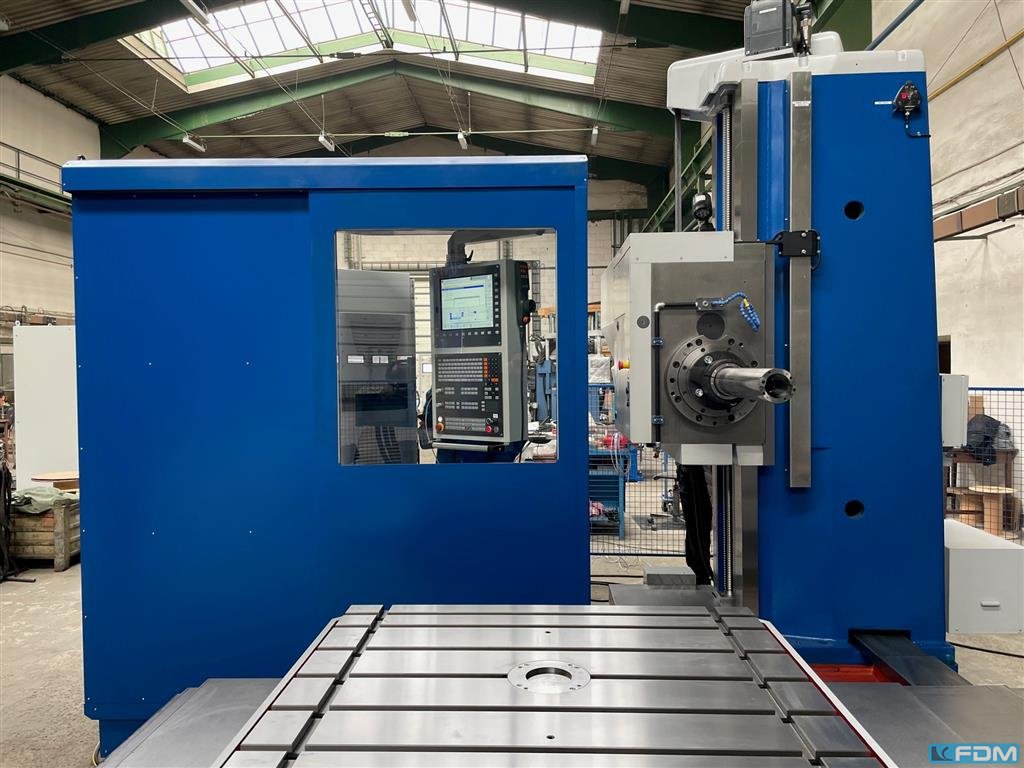

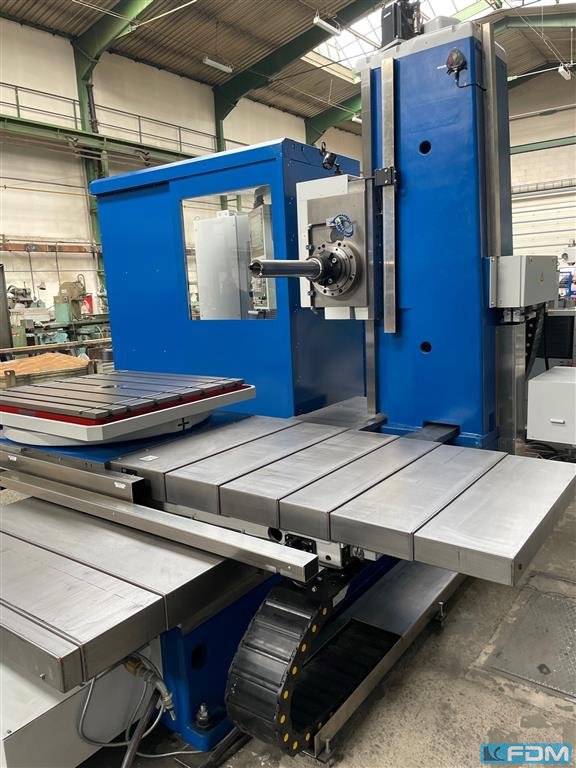

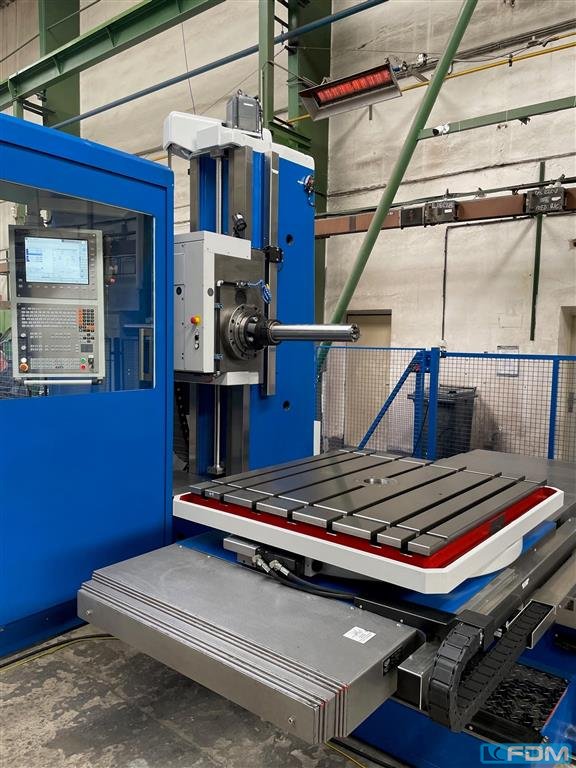

Überholtes CNC Tischbohrwerk TOS WH 10 CNC iTNC 620 Heidenhain
Universelle horizontale Tischbohrmaschine WH 10 CNC mit 4 linearen Achsen und Drehtisch. Inklusive Schiebearbeitsspindel mit max. 2.500 U/min und ISO 50 Spannzange. Genauigkeit entsprechend dem Protokoll der geometrischen Genauigkeit TOS Varnsdorf WH 10 CNC

Maschinenparameter:
Arbeitsspindeldurchmesser 100 mm
Spannzapfen ISO 50
Werkzeugschaft 69871 DIN
Hauptmotorleistung 18,5 kW
Max. Spindeldrehzahl 2500 U/min
Tischquerweg X 1250 mm
Kopfstockvertikalweg Y 1100 mm
Tischlängsweg Z 1000 mm
Spindelhub W 630 mm

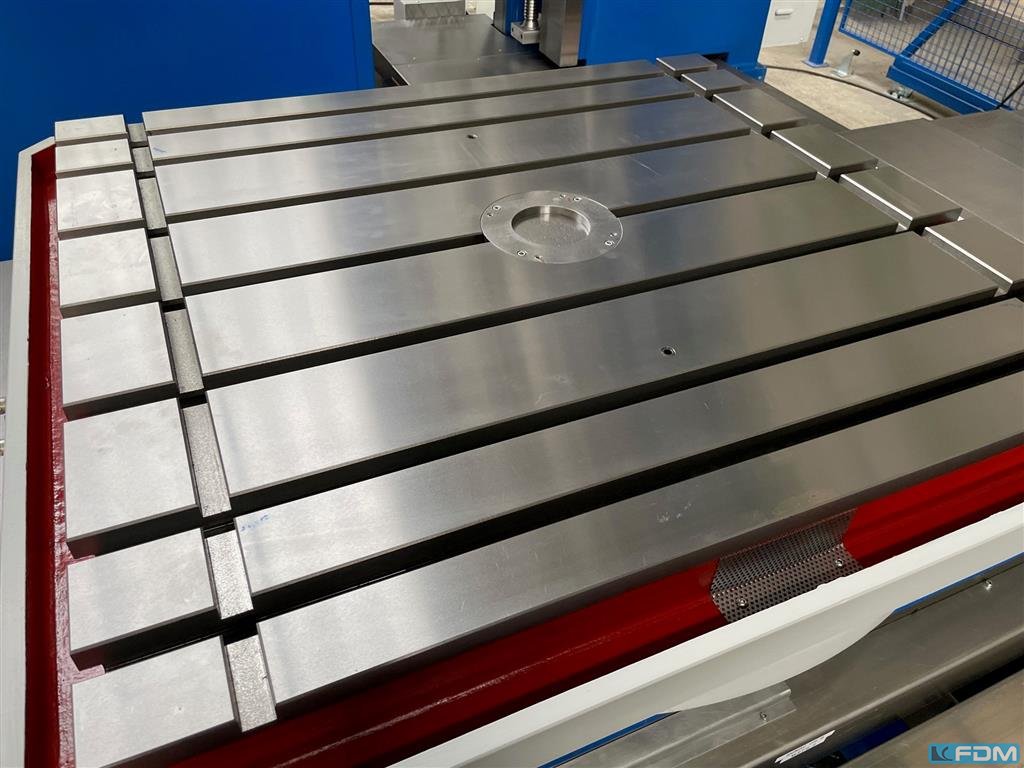

Tischspannfläche 1000 x 1100 mm
Max. Werkstückgewicht 3.000 kg
Vorschubbereich 4 - 6000 mm/min
Gesamtleistungsbedarf 70 kVA
Maschinengewicht 13.000 kg
Mechanische Eigenschaften:
·stabile Gehäuse aus Grauguss
·gehärtete Führungsbahnen
·handgeschabte Auskleidung auf Führungsbahnen-Gegenflächen und Keilriegel aus Biplast-V
·Maschinengeometrie entsprechend Zertifikat der geometrischen Genauigkeit WH 10 TOS Varnsdorf

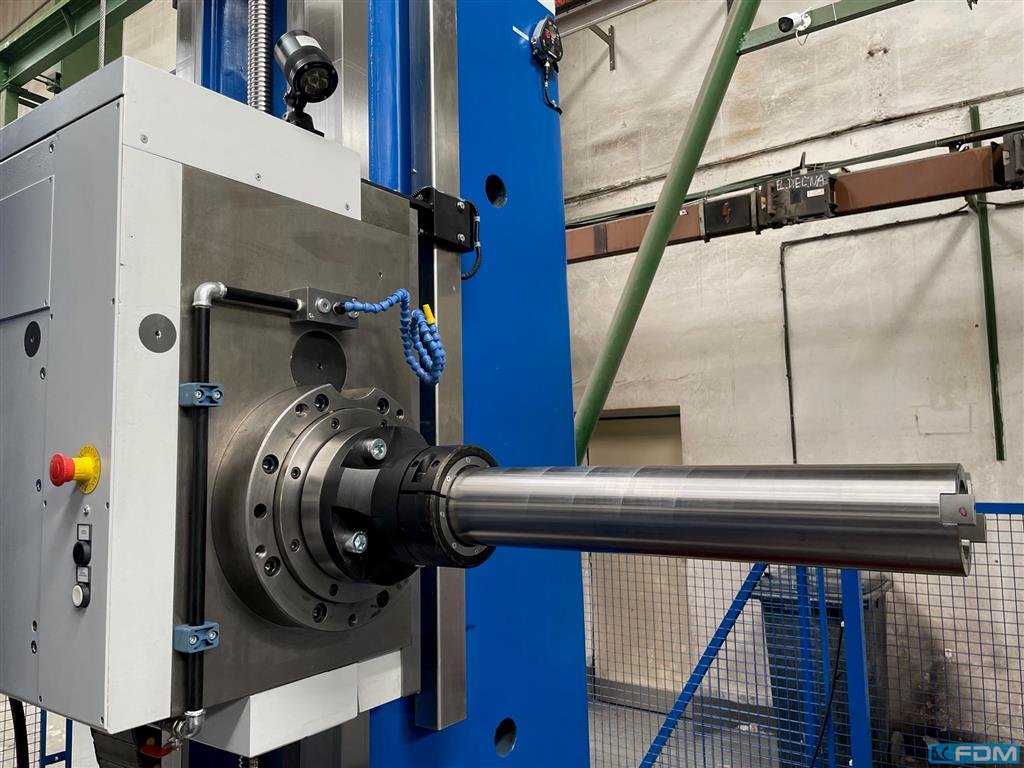

·100 mm Arbeits-spindel inklusive Hochgeschwindigkeits-Spindellager FAG, SKF
·Kopfgetriebe mit hydraulischer Gangschaltung für verschiedene Spindelgeschwindigkeiten

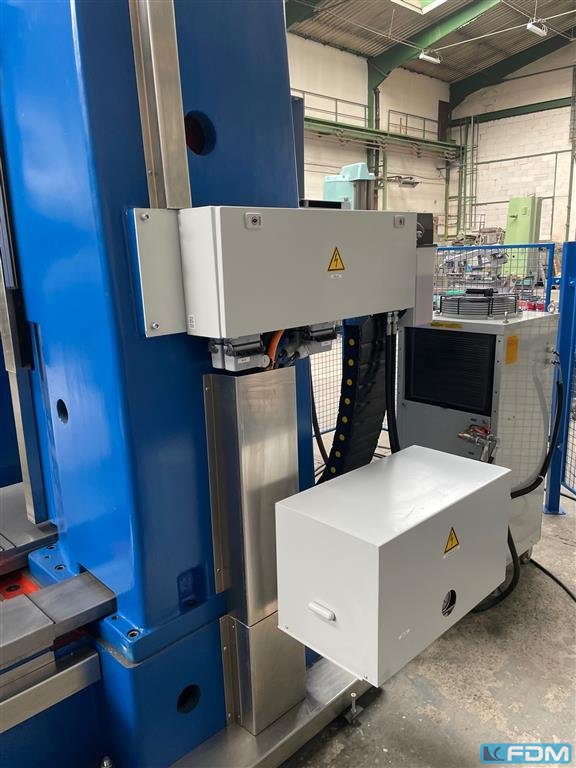

·Spindelölkühlkreislauf ausgestattet mit Kühlaggregat IL Cooler series 400V
·ISO 50 hydraulische Werkzeugspannung von Oto
·Kugelumlaufspindeln der X, Y, Z und W Achsen von KSK Kurim
·Zahnrad und Ritzel für präzise Positionierung des Drehtisches von TOS Varnsdorf
·Hydrauliksystem (Hydraulikaggregat, Rotatiotionssystemkolben, Werkzeugspannung, Schlauchleitungen, Schalter, Armaturen)
·Hydraulische Klemmung des Drehtisches gesteuert durch CNC-System

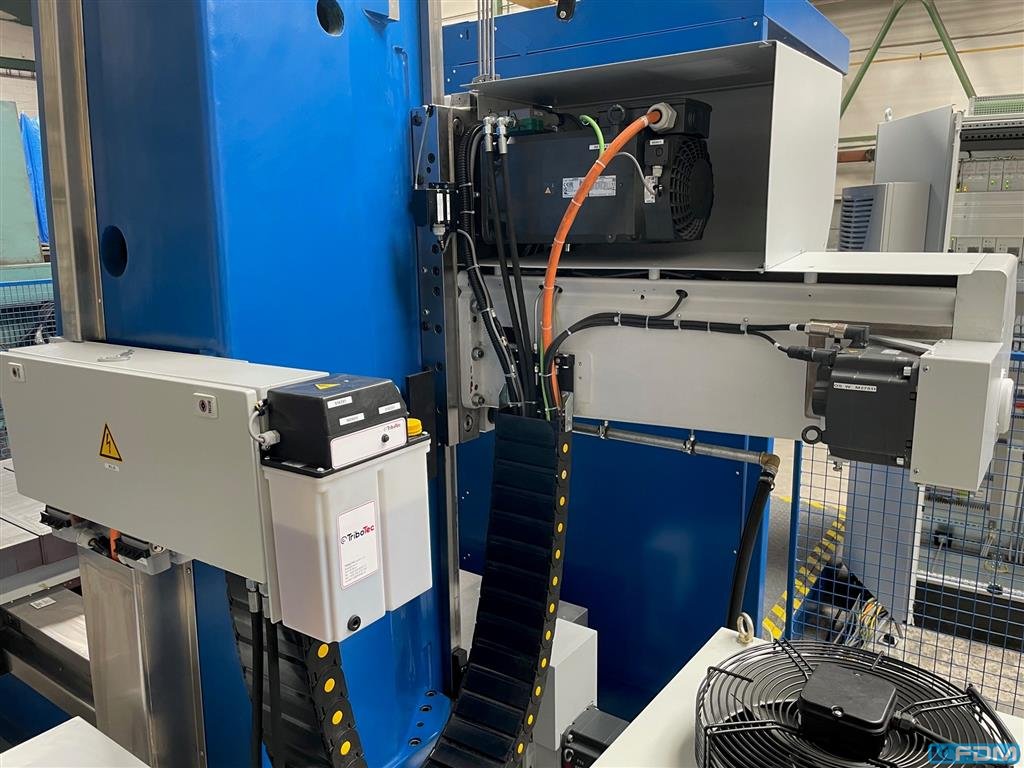

·Zentralschmiersystem Tribotec (Schmierpumpe, Einheit, Schläuche, Armaturen)
·Teleskopabdeckungen, abgedeckte Kabelträger mit korrosionssicheren Aluminiumkanälen
·Kupplungen und Zahnriemenantriebe
·Auswuchtung der Spindel-Gegengewicht (Seile, Lager)
Elektrische Eigenschaften:

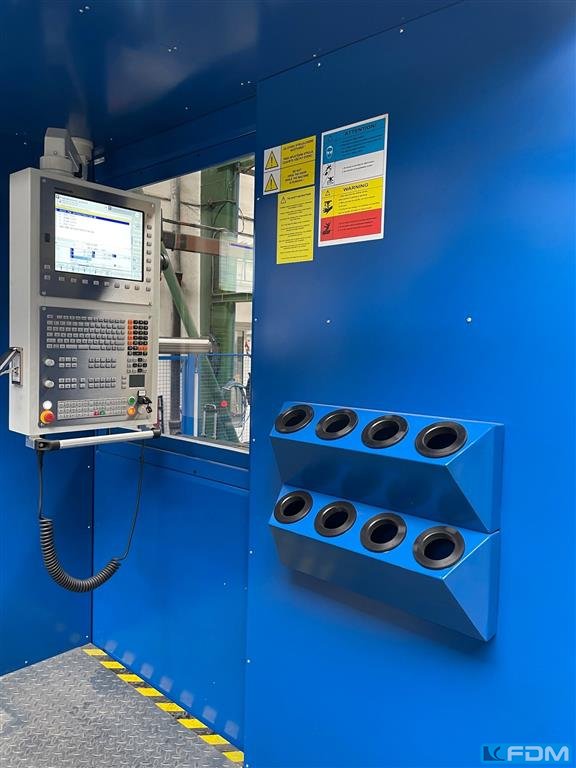

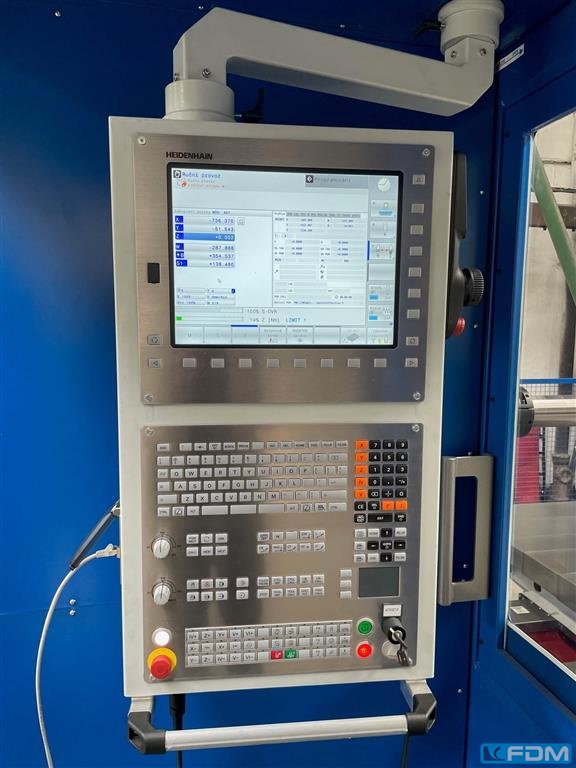

·Steuerungssystem iTNC 620 Heidenhain mit Bildschirm am drehbaren Bedienfeld
·Servomotoren Siemens 1FKZ 100…(5 Stück)
·Siemens Spindelmotor 1PH8135... - 18,5 kW
·Treiber für Spindelmotor Heidenhain UM114D
·Linthmaßstäbe Heidenhain für X, Y und Z Achse
·Drehgeber Heidenhain für die Positionierung des Drehtisches ROD 480/3600
·Drehgeber am Spindel für Orientierungsstopp und Gewindefunktionen Heidenhain TTR ERM
·Elektrischer Schaltschrank Ritall ausgestattet mit Rittal-Kühleinheit und geschweißtem Gestell für bodenstehende Aufstellung
·Verkabelung und neue elektrische Komponenten
·Mehrstufige Grenzschalter Balluff
·Arbeitslicht
Sonstiges:
·Elektrischer Prüfbericht, technische Dokumentation
·CE-Zertifikat für elektrischen Schaltschrank
·Zertifikat der geometrischen Genauigkeit WH 10 Tos Varnsdorf
·Spindel-Kugelstab-Testprotokoll, Linearmaßstabsgenauigkeitsprotokoll
Optionen:
·Kühlung des Arbeitsraums am Spindelkopf (Tank, Pumpe, Schläuche)
·Arbeitsspindelträger mit Messingbuchsen SP200 Tos Varnsdorf
·Heidenhain Optionen Nr. 8, 19 und 20
·Heidenhain HR510 Handrad
·Heidenhain Linearmaßstäbe-Upgrade auf LC115-Serie für X, Y und Z Achse
·Späneförderer in Betonfundament entlang der X-Achse
·Umzäunung um Maschine und Bedienschrank mit Schiebetüren, CE-Zertifikat
·Nur Bedienschrank mit Schiebetüren
·Automatischer Werkzeugwechsler TOS Varnsdorf AVN 40
·Drahtlose Tastsonde Heidenhain TS 460 + Empfänger
·Maschinenzerlegung, Schutz, Verpackung und LKW-Ladung
·Maschineninstallation
·Verankerungsmaterial
·Verlängerung der 12-monatigen Garantie um weitere 12 Monate

Garantie: 12 Monate nach Unterzeichnung des Abnahmeprotokolls beim Kunden.
Lieferbedingungen: 10 Wochen nach Vertragsunterzeichnung
Vorbehaltlich des Zwischenverkaufs, INCOTERMS 2020
Zahlungsbedingungen: 50% Anzahlung nach Vertragsunterzeichnung 40% Anzahlung nach Protokollübernahme 10% Restzahlung nach Protokollübernahme beim Kunden
Angebotsgültigkeit: 3 Monate
