Details

Modell:

HBM-110 HBM-110L HBM-110XL

Spindeldurchmesser:

110 mm

x-Weg:

900 mm1250 mm1600 mm

y-Weg:

900 mm900 mm1200 mm

z-Weg:

1400 mm1400 mm1400 mm

W-Achse (Spindel längs):

600 mm

B-Achse (Tisch):

360x1 °

Tischbelastung:

5 t

Tischgröße:

1100 x 960 mm1250 x 1100 mm1250 x 1100 mm

T-Nuten:

22 mm

Spindeldrehzahl:

22 Stufen, 8-1000  1/min

Spindelkonus:

50 ISO

Eilgangsgeschwindigkeit:

(X / Y / Z / W) 2500 mm/min

Drehzahlbereich - Planschieber:

4-200 1/min

Drehmoment - Planschieber:

1960 Nm

Durchmesser - Planschieber:

630 mm

Weg des Planschiebers:

180 mm

Maschinengewicht ca.:

11,5 t18 t20 t

Hauptmotor:

7,5 kW

Maschinengröße (LxBxH):

5120x3380x3100 mm

Zubehör

2-Achsen Digitalanzeige:

für X- und Y-Achse (von NEWALL)

hydr. Tischklemmung



Europäische Elektrik



Technische Dokumentation in deutscher Sprache



metrische Ausführung, 400V 50 Hz 3 Phasen



CE-Ausführung:

von TÜV Süd

hydr. Werkzeugklemmung



hydr. Klemmung der Achsen



Zentralschmierung für die Führungsbahnen



Beschreibung

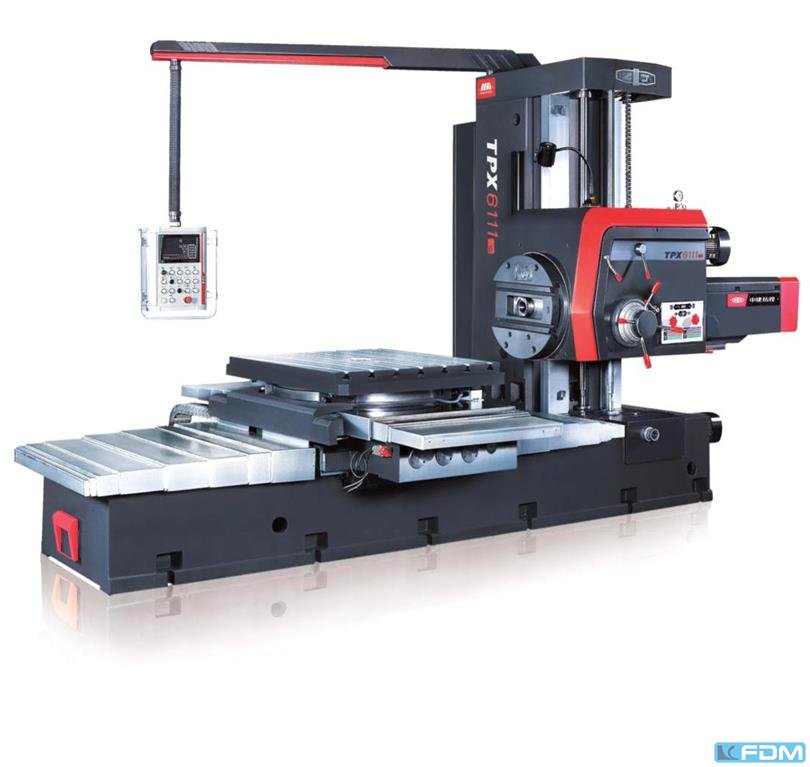

Klassisch konzipierte Horizontalbohr- und Fräsmaschine mit feststehendem Ständer, quer verfahrbarem Tisch, vertikal verfahrbarem Spindelstock und ausfahrbarer Arbeitsspindel. Die Maschine ist am effektivsten einsetzbar in Einzelteil- oder Kleinserienbearbeitung. Das Bohrwerk ist geeignet zur Bearbeitung aller zerspanbaren Materialien, einschliesslich Gusseisen, mit allen verfügbaren Schneidwerkzeugen, einschliesslich Werkzeugen mit keramischen Schneiden. Außerdem verfügt es über einen Planschieber.
Diese konventionelle Bohr- und Fräsmaschine ist speziell entworfen für die präzise Bearbeitung kubischer Werkstücke.

HAUPTMERKMALE DES TISCHBOHRWERKS:

> Kompakte, steife Guseisenkonstruktion
> Gehärtete Führungsbahnen
> Teleskopverkleidungen für Längs- und Querführungsbahnen
> Gewichtsausgleich für den Spindelstock
> Hohes maximales Werkstückgewicht von bis zu 5.000kg
> Spindellagerung in hochprazisen spielfrei eingestellten Walzlagern
> Bohrspindel von 110mm Durchmesser, ausfahrbar 600 (W-Achse)
> Hohe Spindeldrehzahl mit 22 Stufen für kraftvolle Zerspanung
> Hydraulische Werkzeugklemmung
> Automatische Schmierung der Führungsbahnen
> Alle Bewegungen steuerbar von der zentralen Bedientafel
> Optionale Möglichkeit der Installation von Positionsanzeigen für die Achsen B, Z, W

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Gewährleistung: 12 Monate

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Servomotoren
Winkelfräskopf
Universalfräskopf
Umhausung
Spindelstütze
Gegenhalter
Digitalanzeige
CNC Steuerung von
