Details

Schlitzspindel:

1 St.

Anzahl der Fräsaggregate:

6 St.

Spindeldurchmesser:

50 mm

Steuerung:

PC-Nexus

Beschreibung

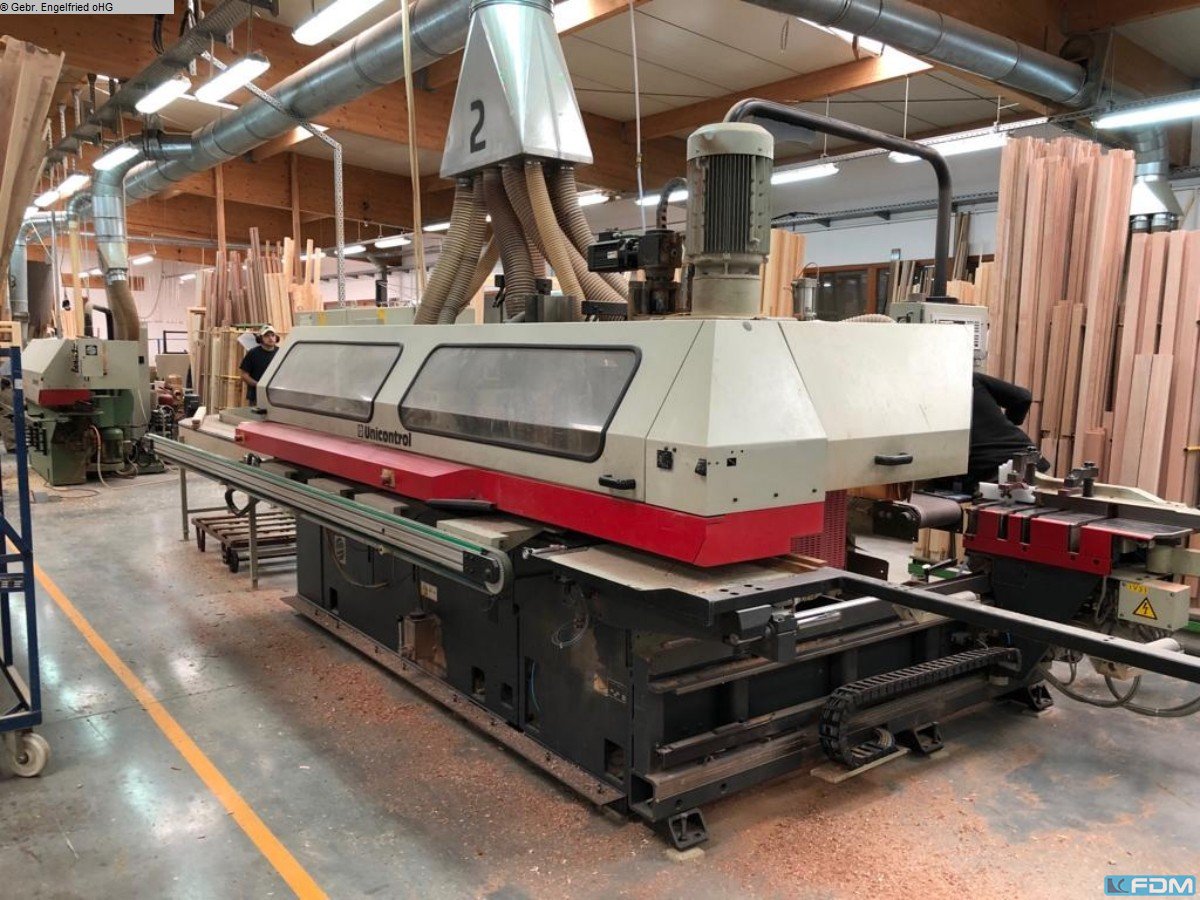

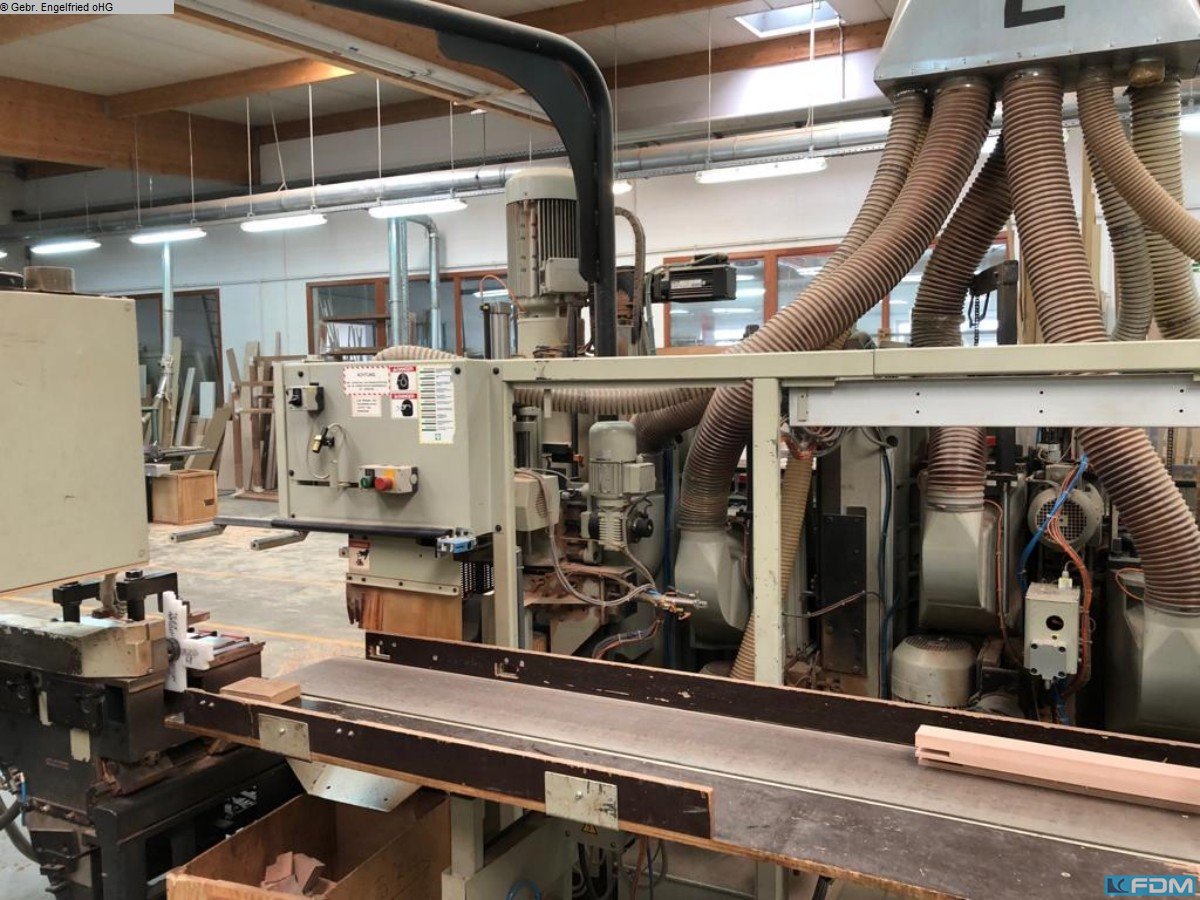

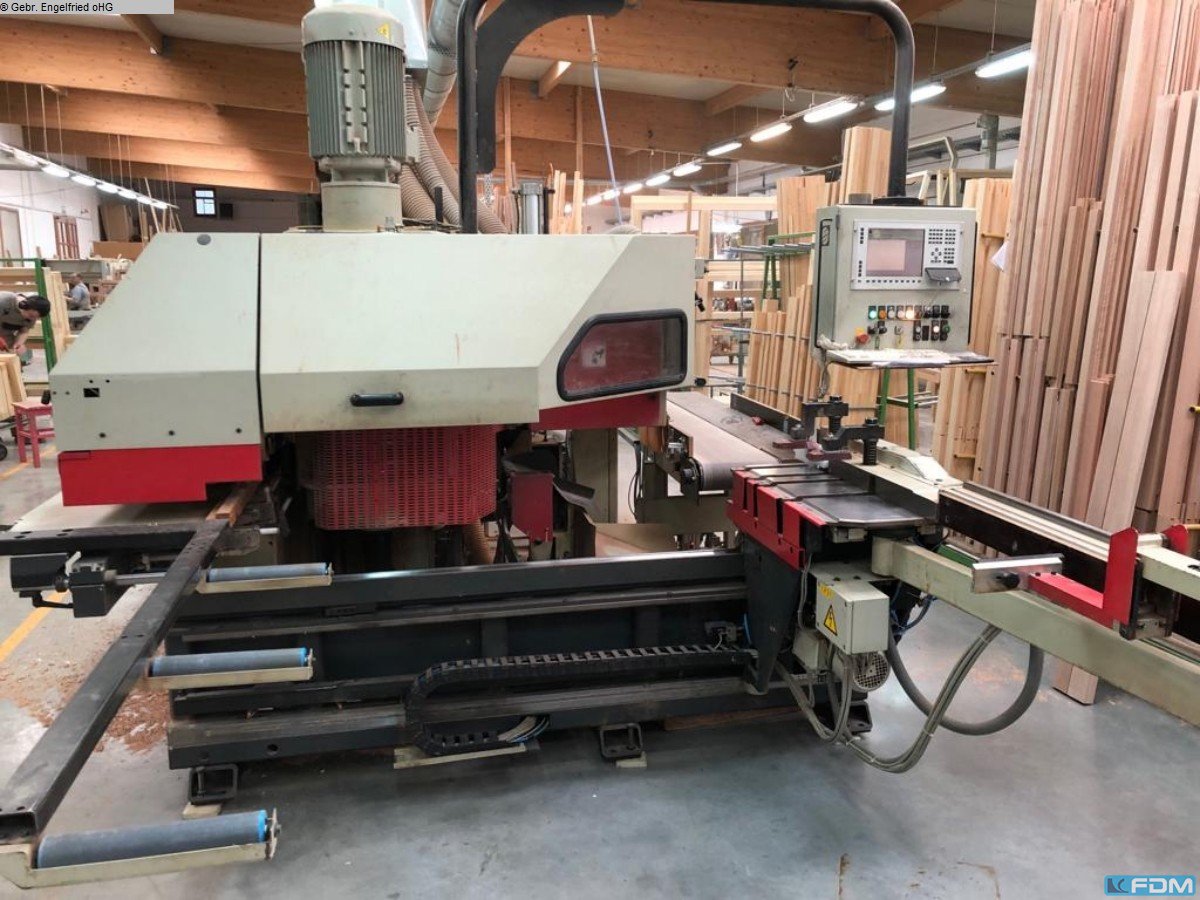

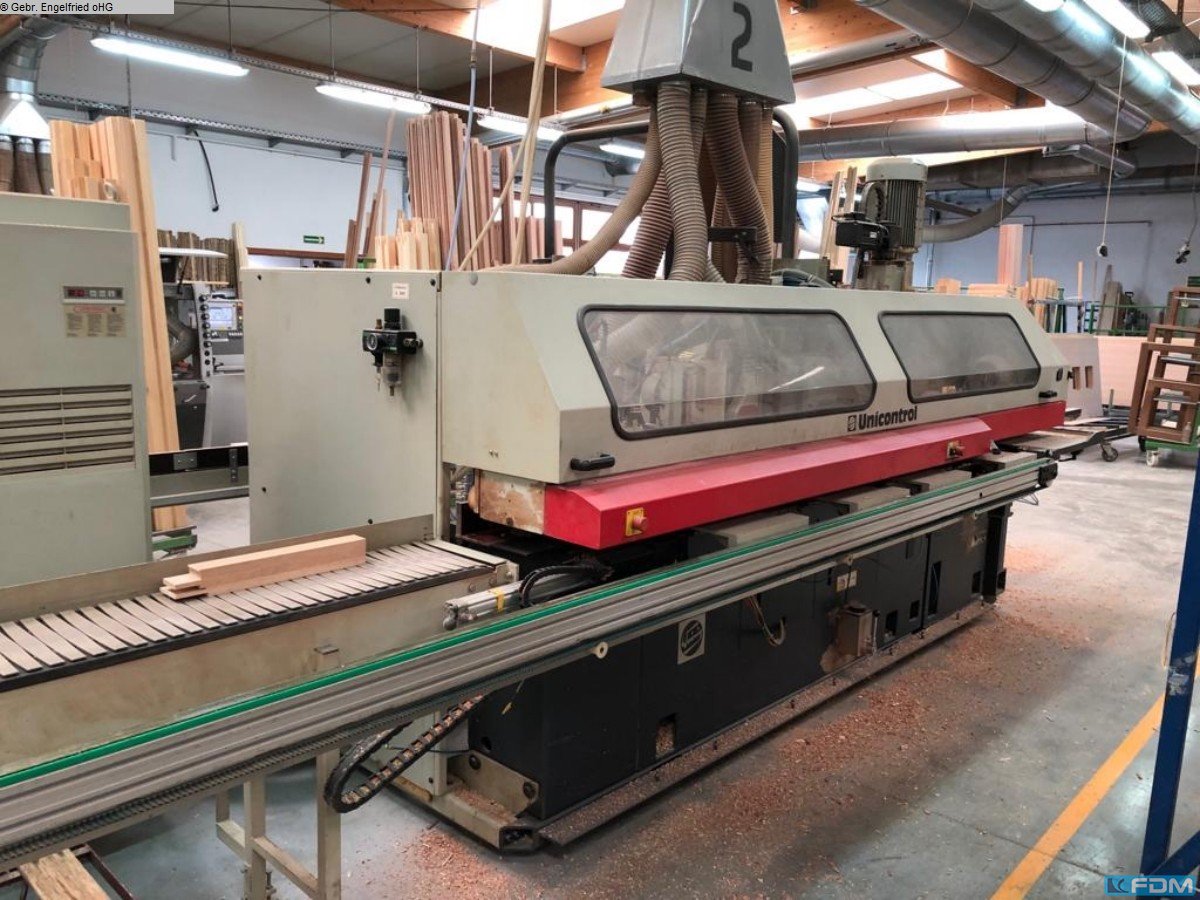

Weinig Unicontrol 10 - Spindeln radial und axial CNC gesteuert

mit folgenden Bearbeitungsaggregaten:

Ablängsäge
----------------
mit Laserrichtlicht, Motorstärke 3 KW, Spindeldurchmesser 40 mm,
Spindeldrehzahl 2.800 Upm, Werkzeugflugkreis 400 mm,
Verstellung axial über NC - Achse
Verstellung radial pneumatisch auf 8 Positionen

Aggregat von unten für Kantenrundung
----------------
Spindel mit Motorstärke 1 KW, Spindeldurchmesser 20 mm
Spindeldrehzahl 9.000 Upm
Werkzeugflugkreis 120 mm
Werkzeugspannlänge 13 mm
Verstellung axial mit Ablängsäge
Verstellung radial pneumatisch auf 2 Positionen
Zusätzliche axiale Position für Kantenrundung unten

Zapf- und Schlitzspindel
----------------
Motorstärke 15 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 2.925 Upm
Werkzeugflugkreis 400 mm
Werkzeugspannlänge 640 mm
Verstellung axial CNC - Achse
Verstellweg axial 580 mm
Verstellgeschwindigkeit 100 mm/sec.
4 - fach Konter montiert auf dem Schlitztisch

1. Profilspindel
----------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellung axial und radial über CNC - Achse

2. Profilspindel
----------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellung axial und radial über CNC - Achse

Profilfräsaggregat horizontal oben
----------------
Motorstärke 3 KW
Spindeldurchmesser 40 mm
Spindeldrehzahl 5.850 Upm
Werkzeugflugkreis 130 mm
Verstellung pneumatisch auf 8 Positionen axial und radial

3. Profilspindel
----------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellung axial und radial über CNC - Achse

Profilfräsaggregat vertikal rechts am Maschinenende
----------------
Motorstärke 3 KW
Spindeldurchmesser 40 mm
Spindeldrehzahl 5.850 Upm
Verstellung pneumatisch auf 8 Positionen axial und radial

Profilfräsaggregat horizontal unten im Zusatzständer
----------------
Motorstärke 3 KW
Spindeldurchmesser 40 mm,
Spindeldrehzahl 5.850 Upm
Verstellung pneumatisch auf 8 Positionen axial und radial

Längenanschlag CNC - gesteuert, montiert auf dem Schlitztisch
für Längen bis 3500 mm, schwenkbar +/- 60° mit Anzeige im PC

Doppelteilepaket mit automatischer Vereinzelung und Übergabe

Studiofenstereinrichtung, 60 ° beidseitig schwenkbar

Vorschubwalzen im Bereich der 3. Längsprofilierspindel axial getaktet
für schmale und kurze Teile

elektronsiche Vorschub - Höhenverstellung

Sprossenführung bestehend aus automatisch getakteter Führungsleiste
und Sprossenstützleiste

Umfräspaket, inklusive Umfräswagen von Flügelbreiten unter 500 mm

Tischplatte zum Werkzeugdurchmesser getaktet, 2 Positionen

Klimagerät im Schaltschrank

Zentralschmierung manuell

PC - Steuerung NEXUS

Automatisches Wendesystem
Lamellenförderer, inklusive Transportband zum
Rücktransport der Werkstücke zum Bediener

Absaugstutzen - Durchmesser:

Ablängsäge 80 mm
Rundungsgerät 80 mm
Schlitzspindel 140 mm
3 Profilspindeln je 140 mm
Beschlagspindel 120 mm
Profilspindel horizontal 80 mm
Profilspindel unten 80 mm

Technische Angabe laut Hersteller - ohne Gewähr !
