Details

Schlitzspindel:

2 St.

Anzahl der Fräsaggregate:

4 St.

Spindeldurchmesser:

40/50 mm

Steuerung:

CNC

Beschreibung

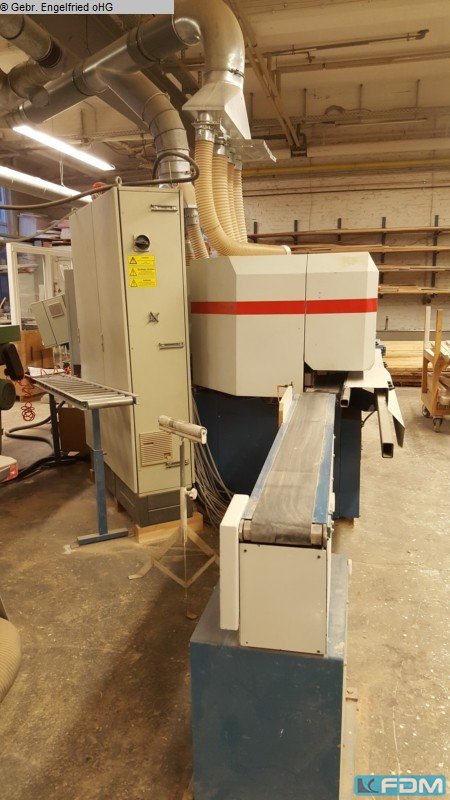

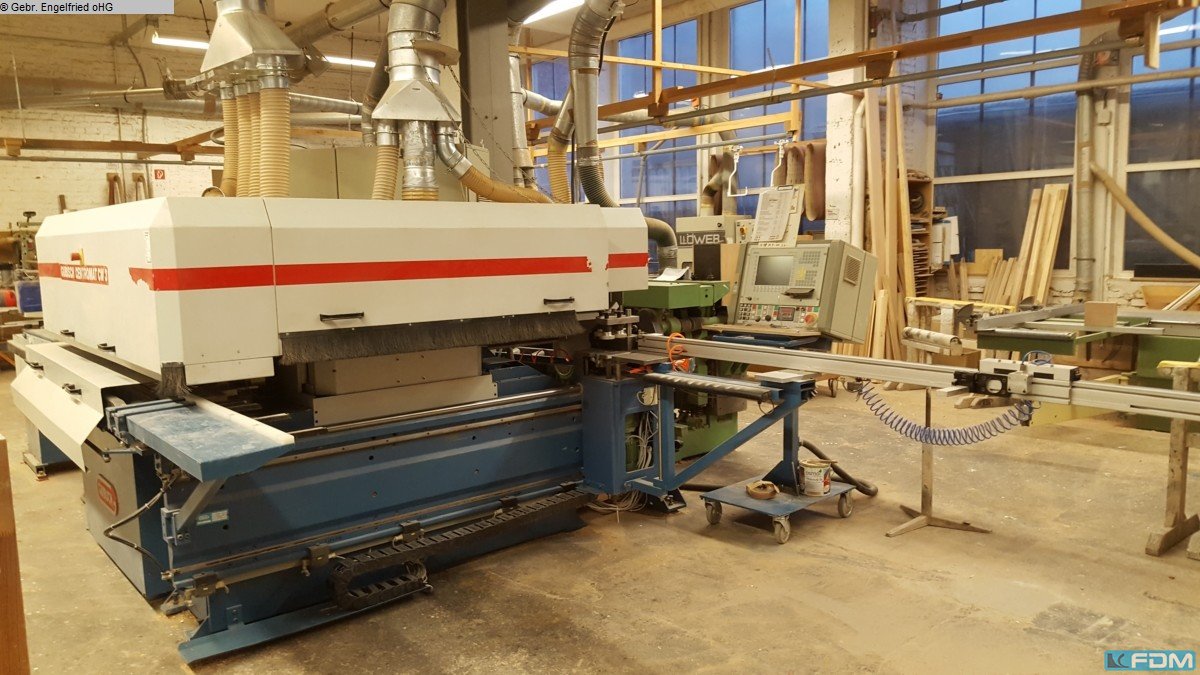

#6437 Gubisch CW 3 mit CNC-Schlitzspindeln

Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)


Allgemein

> Aufstellmaße: 7500x2500x2400 mm
> Maschinengewicht, ca.: 5200 kg

Ablängsäge

> Ablängsäge elektronisch gesteuert
> Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2800 U/min
> Spindeldurchmesser: 30 mm, Nebenloch
> Werkzeugdurchmesser max.: 350 mm
> Motorstärke: 3 kW
> Laserrichtlicht zur Erkennung des Sägeabschnitts:


Längenanschlag

> Länge 3000 mm
> elektronischer Längenanschlag

1. Zapf- und Schlitzspindel CNC

> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal/Verfahrweg: 240 mm elektronisch-stufenlos
> Spindeldrehzahl: 3800 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 320 mm
> Motorstärke: 9,2 kW


2. Zapf- und Schlitzspindel CNC

> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal/Verfahrweg: 240 mm elektronisch-stufenlos
> Spindeldrehzahl: 3800 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 320 mm
> Motorstärke: 9,2 kW


1. Profilierspindel mit Gleich und Gegenlauf

> Anzahl Werkzeuge: 2 Stk.
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 240 mm
> Motorstärke: 9,2 kW

2. Profilierspindel

> Anzahl Werkzeuge: 2 Stk.
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 240 mm
> Motorstärke: 9,2 kW

3. Profilierspindel

> Anzahl Werkzeuge: 2 Stk.
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 240 mm
> Motorstärke: 9,2 kW

Nutaggregat von oben, horizontal, vertikal getaktet

> Anzahl Werkzeuge: 1 Stk.
> Werkzeugspannlänge: 35 mm
> Spindelhub vertikal: 100 mm
> Spindeldrehzahl: 2800 U/min
> Spindeldurchmesser: 30 mm, Nebenloch
> Werkzeugflugkreis max.: 180 mm
> Motorstärke: 3 kW

Weitere Merkmale

> Online fähig
> Umfälzeinrichung zum aussrissfreien Umfälzen
> Doppelteilepaket
> Rückfördereinrichtung für 1-Mann-Bedienung:
> Bildschirmsteuerung
> Schrägfenstereinrichtung
> elektronische Winkelanzeige für Schrägfenster
> Steuerung: Siemens
> Werkstückrückführung auf Arbeitsebene (Schwenkband)

ABSAUGSTUZENDURCHMESSER:
Ablängsäge 100 mm
Schlitzspindeln 180 mm nach oben + 100 mm nach unten
3 x Profilspindeln mit 140 mm
Nutgerät 80 mm

Luftgeschwindigkeit ca. 32 m/s.

Option:
*******
Werkzeuge Oppold IV 68, IV 78 umbaubar auf IV 88


Techn. Angaben laut Hersteller - ohne Gewähr!
