Details

Modell:

SDM-1460 SDM-1660 SDM-1860 SDM-2060

Drehdurchmesser über Bett:

1460 mm1660 mm1860 mm2060 mm

Drehdurchmesser über Support:

960 mm1160 mm1360 mm1560 mm

Drehlänge:

2000/3000/4000/5000/6000/8000/10000/12000 mm

Bettbreite:

1180  mm

Werkstückgewicht:

20 t

Spindelbohrung:

105 mm

Spindelaufnahme:

140

Spindeldrehzahl:

3-200 1/min, 4 stufig

Gewindeschneiden metrisch:

1~60 mm

Längsvorschübe:

0.1~6  mm/U

Planvorschübe:

0.05~3  mm/U

Eilgang längs:

3400 mm/min

Eilgang quer:

1700 mm/min

Verfahrweg Support quer:

750 mm850 mm950 mm1050 mm

Verfahrweg des Oberschlittens:

280 mm

Werkzeuggröße:

45 x 45 mm

Reitstockpinolendurchmesser:

280 mm

Hub der Reitstockpinole:

300 mm

Reitstock-Pinolenkegel:

100; 1:7 metrisch

Spindelantrieb:

55 kW

Zubehör

Werkzeugstahlhalter:

4-fach

motorisierter Reitstock



Lünette mit Durchmesser:

250-600 mm

komplette Kühlmitteleinrichtung



Planscheibe



Festanschlag längs



Halogenleuchte



Bedienwerkzeuge



kompl. techn. Dokumentation in deutscher Sprache



CE-Ausführung



Eilgang längs und quer



Europäische Elektrik



Verankerungsbolzen u. Ausgleichselemente



Beschreibung

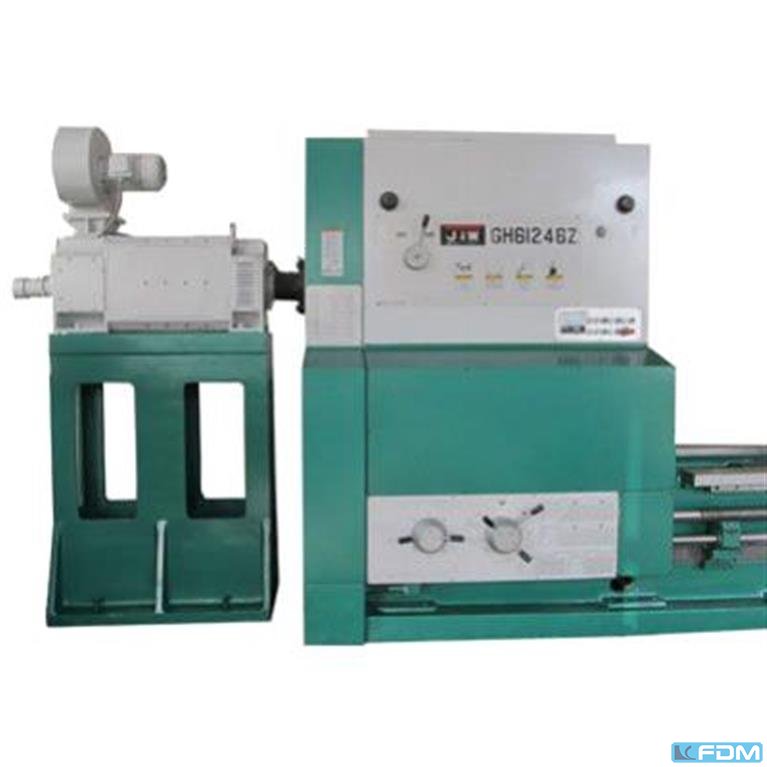

Große 2-Bahnen Schwerdrehmaschine mit folgenden Eigenschaften:

- Große Spindelbohrung
- Drehdurchmesser über Bett von 1260 bis 2060mm
- Bettführung und Zahnräder gehärtet und geschliffen
- Elektrische Komponenten von Siemens
- automatische Vorschub beim Obersupport
- Maschinenbett und Untergestell aus einem soliden Guß. Die Bettbreite von 1180 mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer -Zerspanung von Werkstücken bis zu 20t
- Kraftvoller Spindelmotor mit 55kw
- Drehlängen bis zu 12m erhältlich
- automatisches Zentralschmiersystem für die Führungsbahnen
- Hoher Drehzahlbereich von bis zu 200 U/min mit kraftvollen 4-stufigen Getriebe
- motorisierter Reitstock

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Digitalanzeige
CNC Steuerung von
Lünetten
diverse Planscheiben und Drehfutter
Multifix Werkzeughalter
PARAT-Werkzeughalter
Späneförderer und -wagen
