Details

Modell:

SDM 630 SDM 800 SDM 1000 SDM 1200

Drehdurchmesser über Bett:

630 mm800 mm1000 mm1200 mm

Drehdurchmesser über Support:

345 mm480 mm680 mm880 mm

Drehlänge:

1000,2000,3000,4000,5000,6000,7000,8000~12000 mm

Arbeitsweg des Querschlittens plan:

370 mm420 mm520 mm620 mm

Verfahrweg des Oberschlittens:

200 mm

Bettbreite:

600 (Monoblock) mm

Spindelbohrung:

105mm (130 oder 155 opt.) mm

Spindelnase:

DIN 55029 Größe11 oder DIN 55027 Größe 11

Spindelkonus:

Ø120mm/Konus 1:20

Spindeldrehzahlen:

7.5~1000 1/min5,5~730 1/min5,5~730 1/min5,5~730 1/min

Metrische Gewinde:

1~240 mm

Vorschübe - längs:

0.1~24,3 mm/min

Vorschübe - quer:

0.05~12,5 mm/min

Eilgang längs und quer:

4000, 2000 mm/min

Drehmeißel-Schaftquerschnitt:

32 x 32 mm

Reitstockpinolendurchmesser:

100 mm

Reitstockpinolenhub:

240 mm

Reitstockkonus:

6 MK

Hauptantriebsmotor:

11 (15 kw opt.) kW

max. Werkstückgewicht zwischen Spitzen:

3000 kg

Maschinengewicht ca.:

4t bei Spitzenw. 1000mm (+800kg/1m Spitzenw.)

Maschinenbreite/-höhe:

1170 x 1250 mm

Maschinenlänge:

Spitzenweite + 2m

Zubehör

4-fach Werkzeughalter



4-Backen-Planscheibe



3-Achsen Digitalanzeige:

SINO

Lünette feststehend:

Ø20~200 mm

mitlaufende Lünette:

Ø20~100 mm

Kühlmitteleinrichtung



Festanschlag längs



Halogenleuchte



Bedienwerkzeuge



Technische Dokumentation in deutscher Sprache



CE-Ausführung



Verankerungsmaterial



Eilgang längs und quer



Beschreibung

Fabrikneue Schwerdrehmaschine Fabrikat KRAFT, SDM 630-1200 mit folgenden Haupteigenschaften:

- Große Spindelbohrung mit Ø 105mm
- Drehdurchmesser über Bett von 630 bis 1200mm
- Bettführung und Zahnräder gehärtet und geschliffen
- Elektrische Komponenten von Siemens
- Maschinenbett und Untergestell aus einem soliden Guß. Die Bettbreite von 600mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer Zerspanung von Werkstücken bis zu 4t zwischen Spitzen
- Kraftvoller Spindelmotor mit 11kw (Optional 15kw)
- Drehlängen bis zu 12m erhältlich
- Automatisches Zentralschmiersystem für die Führungsbahnen
- Hoher Drehzahlbereich von bis zu 1000 U/min
- inkl. 3-Achsen Digitalanzeige, 4-fach Werkzeughalter und 3-Backenfutter uvm.
- Komplette Elektrik und Mechanik durch deutsche Fachmonteure geprüft
- auch mit LÖSER-Bandschleifer und entsprechendem SPS-Programm zum Schleifen/Polieren von Oberflächen lieferbar, als kostengünstige Alternative zur Rundschleifmaschine

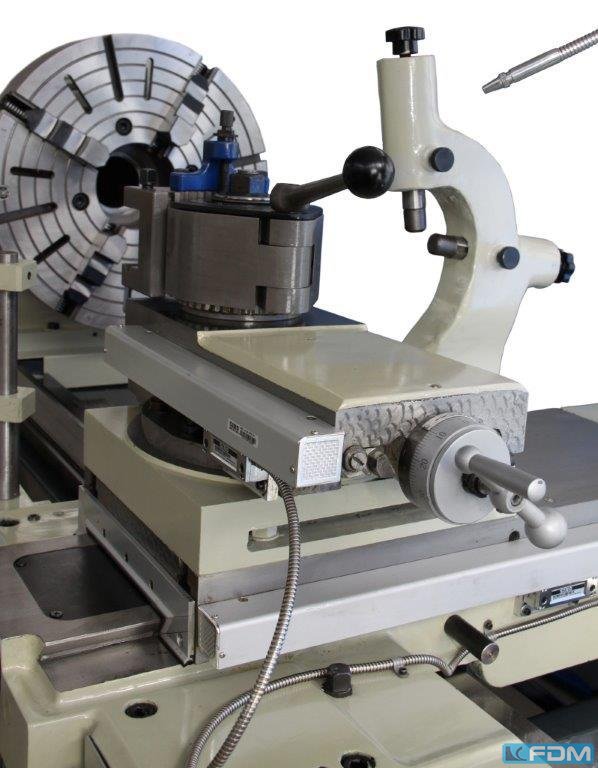

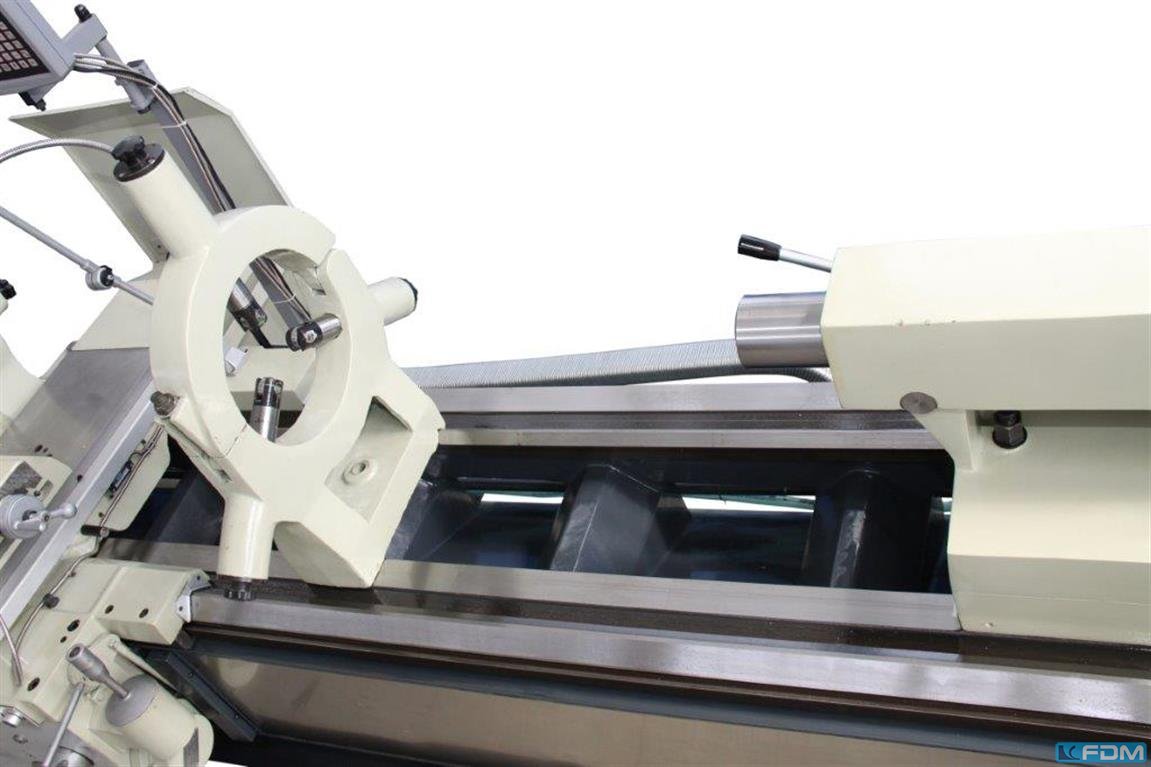

Abbildung zeigt. SDM 800/3000

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung
