Details

Modell:

KHL-160 KHL-180 KHL-200 KHL-220

Drehdurchmesser über Bett:

1600 mm1800 mm2000 mm2200 mm

Drehdurchmesser über Support:

1250 mm1450 mm1650 mm1850 mm

Drehlänge:

3000/4000/5000/6000/8000/10000/12000/14000/16000 mm

Bettbreite:

1600/2100 mm

Werkstückgewicht:

32t (40t,64t, 80t Option)

Spindelbohrung:

85 mm

Spindelaufnahme:

120mm taper 1:7

Spindeldrehanzahl:

0.86-160 U/min

Gewindeschneiden metrisch:

2-40 mm

Gewindeschneiden modul:

1.5-20 mm

Längsvorschub:

0.125-4.8 mm

Planvorschübe:

0.063-2.4 mm

Verfahrweg des Oberschlittens:

quer: 700mm/900mm

Verfahrweg des Oberschlittens:

längs: 600 mm

Drehmeißel-Schaftquerschnitt:

70x70

Reitstock- Durchmesser der Pinole:

300/500 mm

Reitstockaufnahme:

100 taper 1:7

Pinolenhub:

300 mm

Lünette geschlossen/offen:

400-750/650-1200 mm

Hauptantriebsmotor:

80/110 kW

Zubehör

4-Backenfutter Durchmesser:

1000 - 1600 mm

Lünette Durchmesser:

400 - 750 mm

kompl. Kühlmitteleinrichtung



Nivellierelemente



Festanschlag längs



Halogenleuchte



Bedienwerkzeuge



techn. Dokumentation in deutscher Sprache



motorisierter Reitstock



offene Lünette:

650-1200 mm

CE-Ausführung



Beschreibung

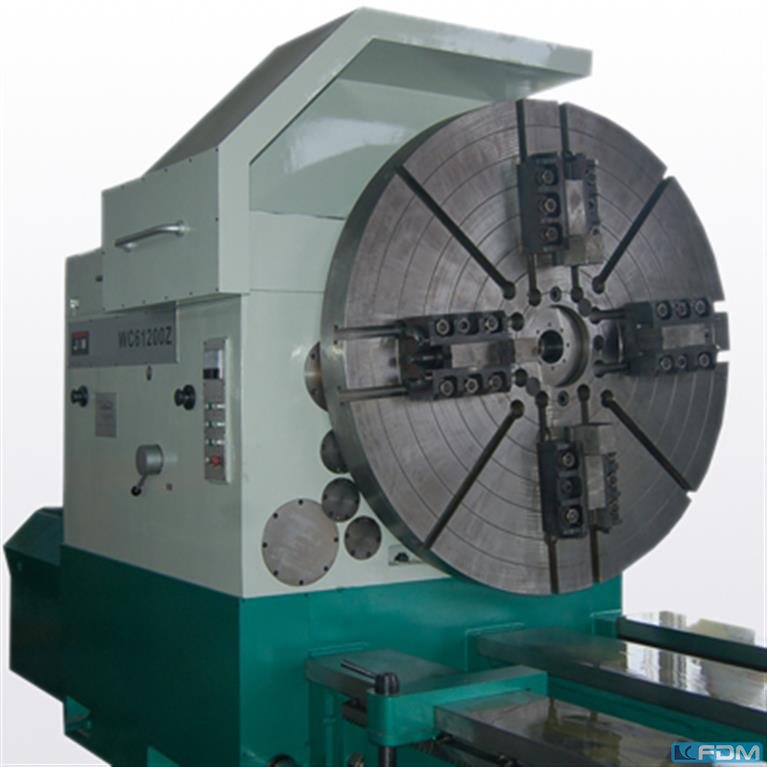

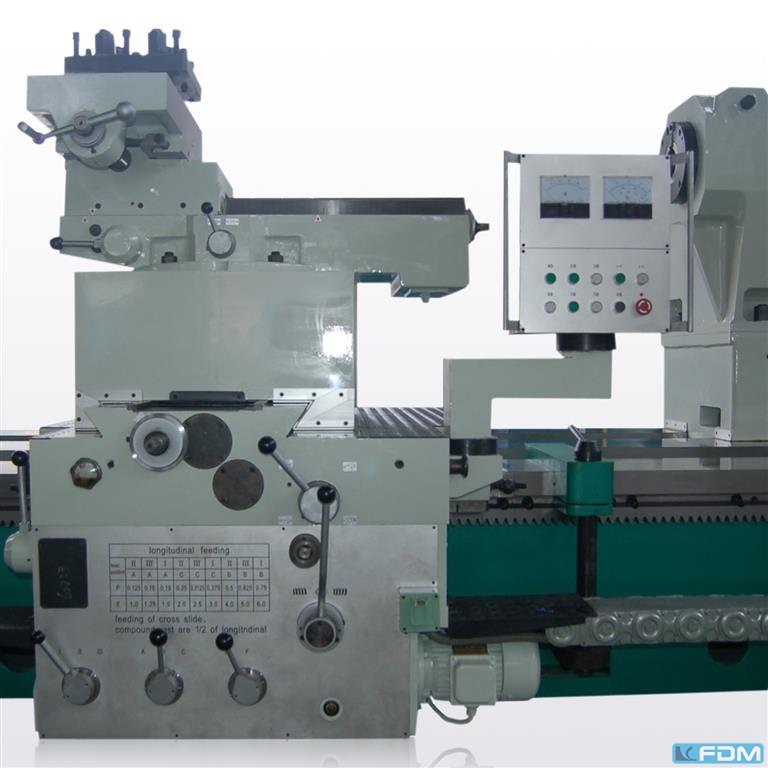

3-BAHNENBETT SCHWERDREHMASCHINE FÜR BIS ZU 80T WERKSTÜCKGEWICHT


HAUPTEIGENSCHAFTEN:

- Drehdurchmesser über Bett von 1600 bis 2400mm
- Bett mit 3 Führungsbahnen ausgestattet
- Bettführung und Zahnräder gehärtet und geschliffen
- Elektrische Komponenten von Siemens
- automatische Vorschub beim Obersupport
- Maschinenbett und Untergestell aus einem soliden Guß (Monoblock). Die Bettbreite von 1600mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer Zerspanung von Werkstücken bis zu 32t (Option bis zu 80t)
- Kraftvoller Spindelmotor mit 80kw/110kw
- Drehlängen bis zu 16m erhältlich
- Eilgang längs/quer
- Automatisches Zentralschmiersystem für die Führungsbahnen
- Hoher Drehzahlbereich von bis zu 160 U/min
- motorisierter Reitstock
- auch mit CNC-Steuerung von Siemens/Fanuc/Fagor erhältlich

Umfangreiches Sonderzubehör für noch mehr Produktivität.


Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

CNC Steuerung von
Bohrstangenhalterung
Werkzeugrevolver
C-Achse
Y-Achse
Digitalanzeige
Späneförderer und -wagen
Lünetten
