Details

Modell:

SDM-1480Z SDM-1680Z SDM-1980Z SDM-2080Z

Drehdurchmesser über Bett:

1480 mm1680 mm1980 mm2080 mm

Drehdurchmesser über Support:

1000 mm1200 mm1500 mm1600 mm

Drehlänge:

2000/3000/4000/5000/6000/8000/10000/12000 mm

Bettbreite:

1100 mm

Werkstückgewicht:

12 (15 opt.) t

Spindelbohrung:

130 mm

Spindelaufnahme:

140

Spindeldrehzahl (3-stufig):

2,5-250 U/min

Gewindeschneiden metrisch:

1~120 (44 Arten) mm

Längsvorschübe:

0.1 ~ 12 (56 Arten) mm/U

Planvorschübe:

0.05 ~ 6 (56 Arten) mm/U

Eilgang längs:

3400 mm/min

Eilgang quer:

1700 mm/min

Verfahrweg Support quer:

760 mm

Verfahrweg des Oberschlittens:

300 mm

Werkzeuggröße:

45 x 45 mm

Reitstockpinolendurchmesser:

260 mm

Hub der Reitstockpinole:

300 mm

Reitstock-Pinolenkegel:

80 metrisch

Spindelantrieb:

30 (50 opt.) kW

Zubehör

Werkzeugstahlhalter:

4-fach

motorisierter Reitstock



Lünette mit Durchmesser:

500-800 mm

komplette Kühlmitteleinrichtung



Nivellierelemente



Festanschlag längs



Halogenleuchte



Bedienwerkzeuge



kompl. techn. Dokumentation in deutscher Sprache



CE-Ausführung



Eilgang längs und quer



Europäische Elektrik



Verankerungsbolzen u. Ausgleichselemente



Planscheibe



Beschreibung

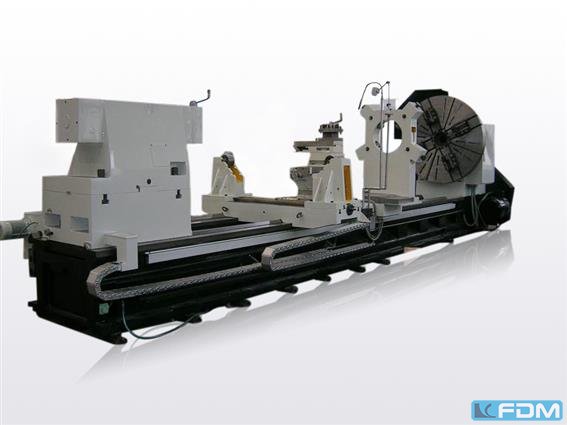

Große 2-Bahnen Schwerdrehmaschine mit folgenden Eigenschaften:

- Große Spindelbohrung mit Ø 130 mm
- Drehdurchmesser über Bett von 1280 bis 2080mm
- Bettführung und Zahnräder gehärtet und geschliffen
- Elektrische Komponenten von Siemens
- automatische Vorschub beim Obersupport
- Maschinenbett und Untergestell aus einem soliden Guß. Die Bettbreite von 1100mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer -Zerspanung von Werkstücken bis zu 15t
- Kraftvoller Spindelmotor mit 30kw
- Drehlängen bis zu 12m erhältlich
- automatisches Zentralschmiersystem für die Führungsbahnen
- Hoher Drehzahlbereich von bis zu 250 U/min

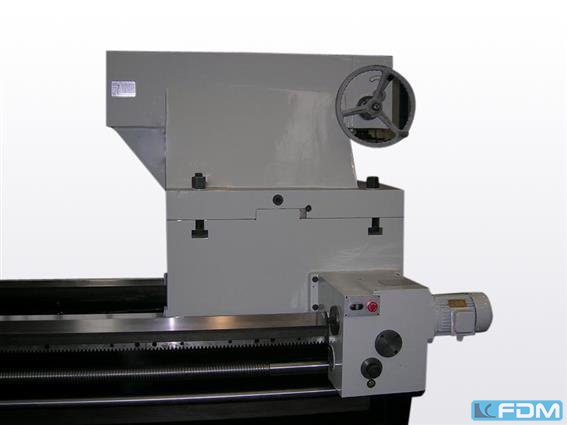

- motorisierter Reitstock

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Digitalanzeige
CNC Steuerung von
Lünetten
diverse Planscheiben und Drehfutter
Multifix Werkzeughalter
PARAT-Werkzeughalter
