Details

x-Weg:

3000 mm

y-Weg:

1000 mm

z-Weg:

1500 mm

T-Nuten (BreitexAbstandxAnzahl):

22H8x7 Stk. mm

Tischfläche:

3100x1050 mm

max. Tischbelastung:

8000 kg

Spindelaufnahme:

50 SK

Spindeldrehzahl:

3500 1/min.

Spindelantrieb:

15/18,5 kW

Vorschub:

1~8000 mm/min

Eilgangsgeschwindigkeit:

10 m/min

Positioniergenauigkeit:

JIS 6338;±0,005mm / 300mm VDI 3441:P0,014mm

Wiederholgenauigkeit:

JIS 6338:±0,003mm VDI3441:PS0,01 mm

Gesamtleistungsbedarf:

35 KVA

Maschinengewicht ca.:

18 t

Raumbedarf ca.:

7670x4325 (LxT) mm

Zubehör

Universal-Fräskopf:

2,5° auto

Werkzeugwechsler:

24-fach

Linear-Maßstäbe in X-Y-Z Achse:

von HEIDENHAIN; mit Ausblasvorrichtung

CNC Steuerung:

HEIDENHAIN 640i TNC

Späneförderer:

Schneckenausführung vorne/hinten

CE-Ausführung



Späneförderer, Schanierband



RS232 Schnittstelle



Bedienwerkzeuge



Nivellierelemente



Arbeitsleuchte



Alarm-Kontrolllampe



Bedienungsanleitung



CE-Konformitätserklärung



Beschreibung

FABRIKNEUE CNC-UNIVERSAL-BETTFRÄSMASCHINE MIT FOLGENDEN MERKMALEN:

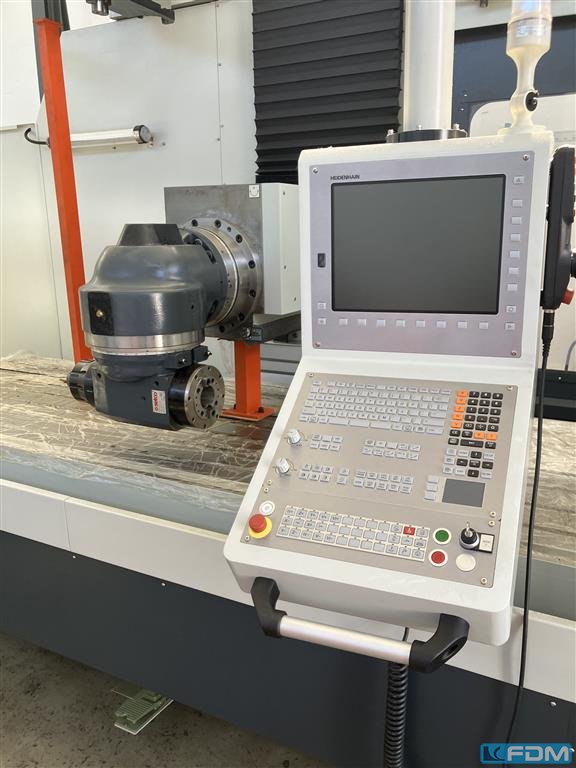

- Hochkomfortable HEIDENHAIN 640 i TNC CNC-Steuerung ist in einem ergonomisch angeordneten Bedienpanel aufgenommen, welches in nahezu jede Arbeitsposition geschwenkt werden kann.

- Maschinenbett aus einem Guss fur extrem hohe Steifigkeit und lang anhaltende Genauigkeit. Tisch, Saule und Kopf aus hoch robustem Qualitatsguss gefertigt. Die statischen, dynamischen und thermischen Eigenschaften der Maschine wurden anhand der "Finite Elemente Methode" optimiert.

- Hohes Maschineneigengewicht sorgt fur ein hohes Maß an Stabilitat

- Alle Achsen sind mit hoch prazisen Kugelrollspindeln mit bis zu 63mm Durchmesser ausgestattet und sorgen somit fur extrem hohe Positionier- und Wiederholgenauigkeit

- Glasmassstäbe von HEIDENHAIN in allen Achsen für höchste Genauigkeit

- Zwei frontseitige Spaneschutzturen mit optimalen Spane-Leitblechen fur eine effiziente Spaneabfuhr.

- Flachführungen in allen Achsen für höchste Stabilität auch beim Schruppen

- Z-Achsen- Gewichtsausgleich uber Hydrauliksystem fur "stick-slip"-freie Z-Bewegung und somit hochste Positioniergenauigkeit.

Installiertes Sonderzubehör:
- Vertikaler autom. Werkzeugwechsler: 24-fach (nicht mit Standardkopf)

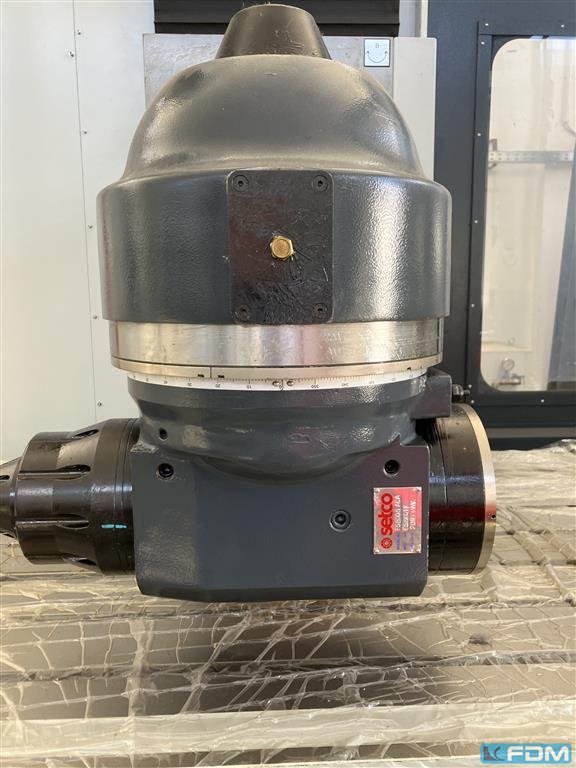

- CNC-Universalfräskopf VH-2,5 mit 2,5° Indexierung, (3500 U/min, aus Spanien), hydr. Werkzeugklemmung (built in Type)
- Scharnierband-Späneförderer und -wagen für 3000mm
- Erhöhung der Z-Achse auf 1500mm

- Werstückgewicht bis 8.000kg



Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
