Details

x-Weg:

2000 mm

y-Weg:

1000 mm

z-Weg:

950 (opt.1500) mm

T-Nuten (BreitexAbstandxAnzahl):

22H8x7 Stk. mm

Tischfläche:

2100x1050 mm

max. Tischbelastung:

5000 kg

Spindelaufnahme:

50 SK

Spindeldrehzahl:

3500 1/min.

Spindelantrieb:

15/18,5 (22/26 opt) kW

Vorschub:

1~5000 mm/min

Eilgangsgeschwindigkeit:

10 m/min

Positioniergenauigkeit:

JIS 6338;±0,005mm / 300mm VDI 3441:P0,014mm

Wiederholgenauigkeit:

JIS 6338:±0,003mm VDI3441:PS0,01 mm

Gesamtleistungsbedarf:

30 KVA

Maschinengewicht ca.:

11 t

Maße (Länge/Breite/Höhe):

4325 x 5640,5 x 2840 mm

Zubehör

Universal-Fräskopf:

manuell

Linear-Maßstäbe in X-Y-Z Achse:

von HEIDENHAIN; mit Ausblasvorrichtung von

Späneförderer:

Schneckenausführung vorne/hinten

CE-Ausführung



CNC Steuerung:

Siemens/Fanuc/Heidenhain

RS232 Schnittstelle



Bedienwerkzeuge



Nivellierelemente



Arbeitsleuchte



Alarm-Kontrolllampe



Bedienungsanleitung



CE-Konformitätserklärung



Beschreibung

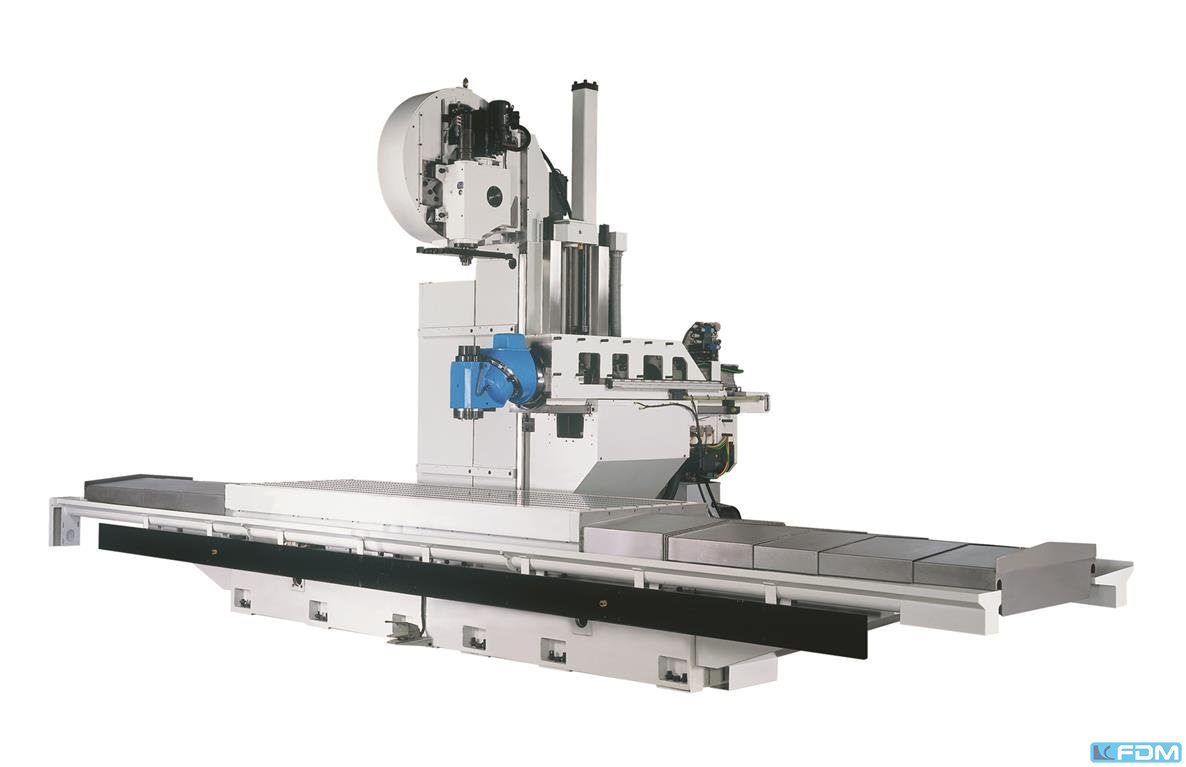

Fabrikneue CNC Bettfräsmaschine mit folgenden Eigenschaften:
- Hochkomfortable HEIDENHAIN 640i TNC CNC-Steuerung ist in einem ergonomisch angeordneten Bedienpanel aufgenommen, welches in nahezu jede Arbeitsposition geschwenkt werden kann.

- Maschinenbett aus einem Guss für extrem hohe Steifigkeit und lang anhaltende Genauigkeit. Tisch, Säule und Kopf aus hoch robustem Qualitätsguss gefertigt. Die statischen, dynamischen und thermischen Eigenschaften der Maschine wurden anhand der "Finite Elemente Methode" optimiert.

- Hohes Maschineneigengewicht der Bettfräsmaschine sorgt für ein hohes Maß an Stabilität

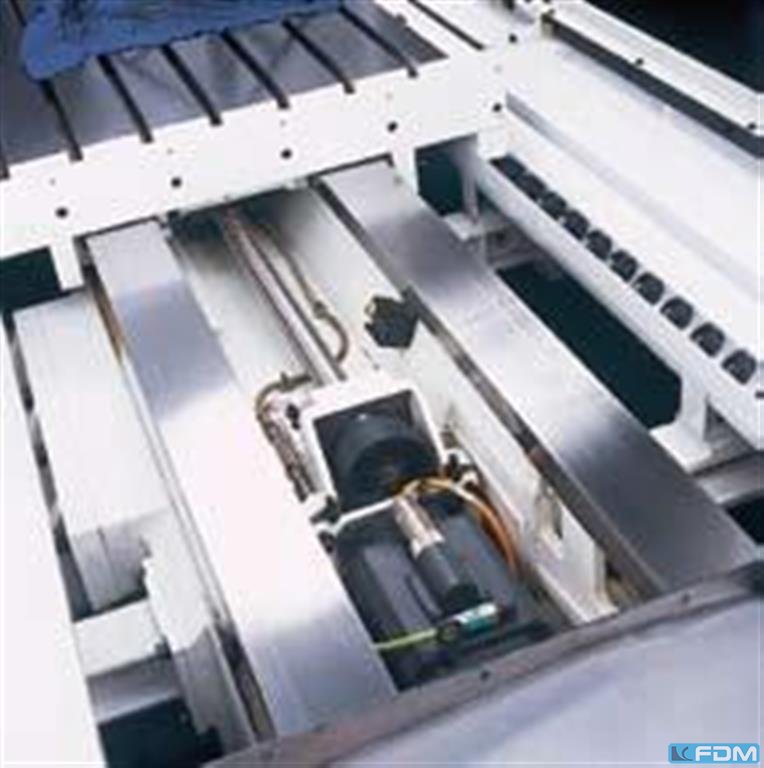

- Alle Achsen der Bettfräsmaschine sind mit hoch präzisen Kugelrollspindeln mit bis zu 63mm Durchmesser ausgestattet und sorgen somit für extrem hohe Positionier- und Wiederholgenauigkeit

- Glasmassstäbe von HEIDENHAIN in allen Achsen für höchste Genauigkeit

- Zwei frontseitige Späneschutztüren an den Bettfräsmaschinen, mit optimalen Späne-Leitblechen für eine effiziente Späneabfuhr.

- Flachführungen in allen Achsen für höchste Stabilität auch beim Schruppen

- Z-Achsen-Gewichtsausgleich über Hydrauliksystem für "stick-slip"-freie Z-Bewegung und somit höchste Positioniergenauigkeit.

- Werkzeugwechsler mit schneller Werkzeugwechselzeit, CNC-gesteuerter Rundtisch, Kühlung durch die Spindel, SIEMENS oder HEIDENHAIN-Steuerungen etc. als Option machen jede Bettfräsmaschine noch produktiver

- Jede Bettfräsmaschine kann Werkstückgewicht bis 9.000kg aufnehmen
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

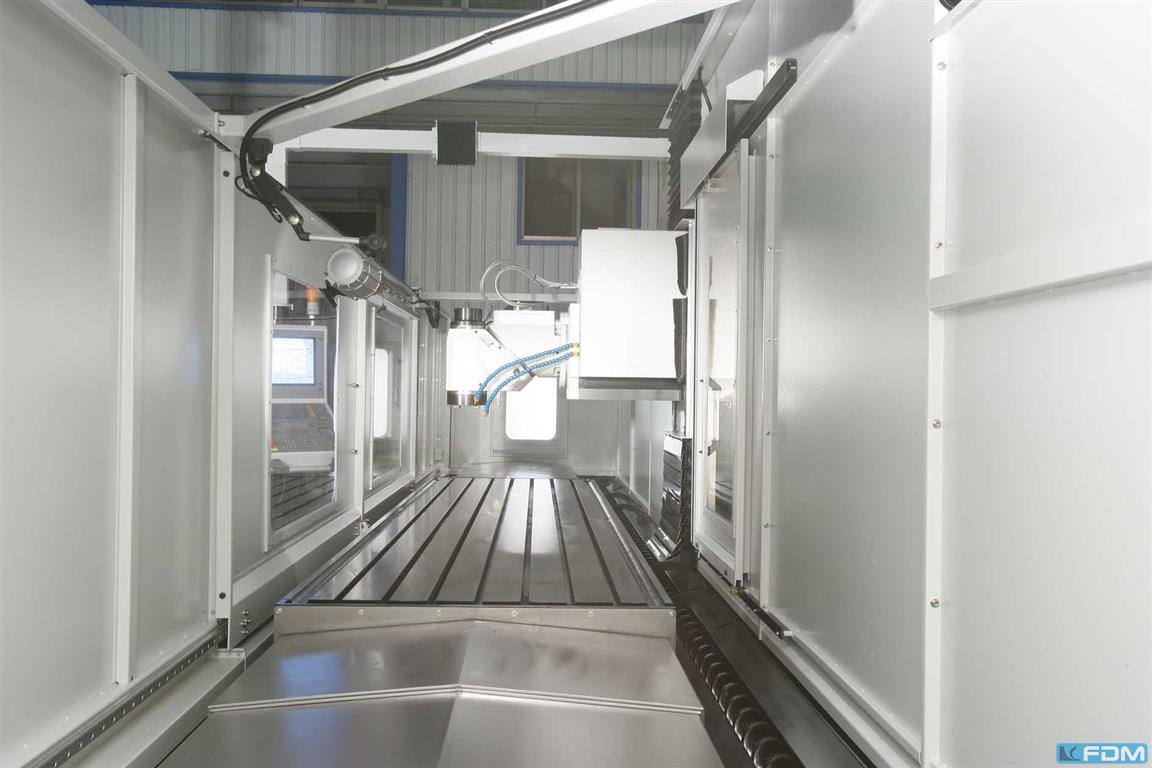

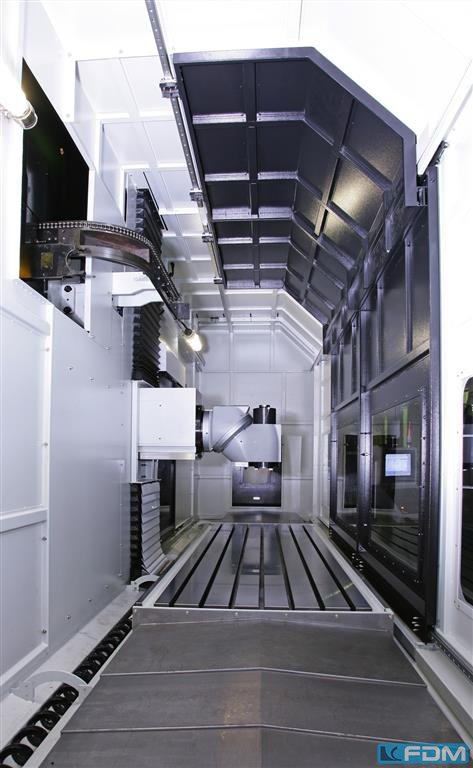

Vollumhausung
Universalfräskopf
IKZ
Werkzeugwechsler
Werkzeugvermessung
Späneförderer und -wagen
CNC-Rundtisch
