Details

x-Weg:

2300 mm

y-Weg:

2000 mm

z-Weg:

1000 mm

Tischgröße:

2300 x 1600 mm

T-Nuten (BreitexAbstandxAnzahl):

8x 22 x 180 mm

max. Tischbelastung:

8 t

Abstand zwischen den Ständern:

1840  mm

Abstand Spindelnase und Tisch:

180~1180 mm

Spindelmotor:

22/46 kW

Drehmoment an der Spindel:

140.1/286.5 Nm (S6-25%)

Spindelnase:

50 SK

Spindelgeschwindigkeit :

10000 (direkt)  U/min

Eilgang X,Y:

20000 mm/min.

Eilgang Z-Achse:

15000 mm/min

Fräsvorschubbereich:

1~10000 mm/min

Maschinengröße (LxBxH):

7027 x 5217 x 4339 mm

Gesamtleistungsbedarf:

60 kva

Maschinengewicht ca.:

25 t

Positioniergenauigkeit:

0,020 (gem. VDI/DGQ3441) mm

Wiederholgenauigkeit:

0,015 (gem. VDI/DGQ3441) mm

Zubehör

CNC Steuerung:

Heidenhain TNC 620

Werkzeugwechsler:

Optional

Getriebe:

BF Getriebe (optional)

Gewindebohren ohne Ausgleich (Rigid tapping)



Spindel Luftreinigung



Späneförderer mit Spänebehälter:

2 Stk. Spirale, 1 Stk. Scharnierband

Arbeitslampe



Signallampe 3-farbig



Spindelkühlung



IKZ:

20 bar

tragbares Handrad



Kühlsystem



autom. Schmiersystem



Pneumatikeinheit



Wasser-/Druckluftpistole



Transformator



Türverriegelung



CE-Ausführung:

vom TUEV

Transformator



Technische Dokumentation in deutscher Sprache



Automat. Abschaltmechanismus



Vollraumumhausung



Ölabscheider



Klimaanlage für den Schaltschrank



Aufstellelemente



Beschreibung

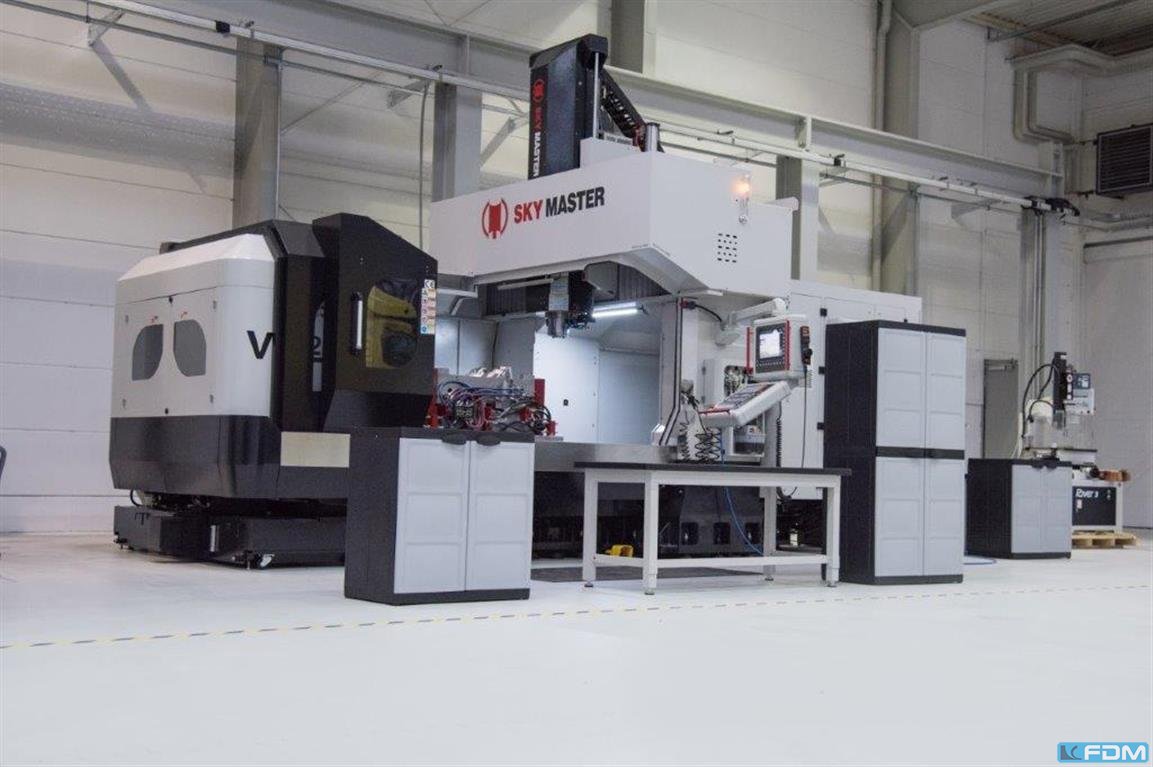

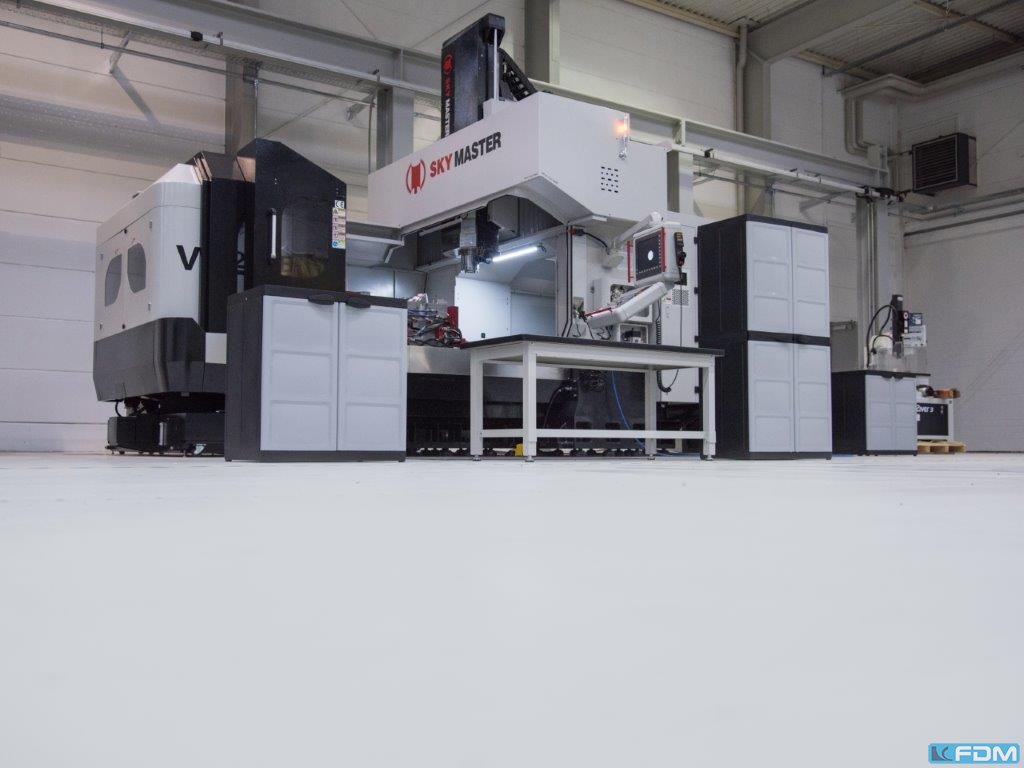

Gebrauchte CNC Portalfräsmaschine mit HEIDENHAIN 620 TNC Steuerung und umfangreichen Zubehör und folgenden Merkmalen:

Monoblock- Gusseisen-Maschinenbett und Monoblock- Quertraverse liefern höchste Steifigkeit für präzise Bearbeitungsergebnisse.

Die gesamte Struktur wurde durch FEM analysiert, um Steifigkeit und Präzision zu optimieren.

Vorschubrollen-Linearführungen der P-Klasse erlauben max. Beladung mit einem niedrigeren Reibungskoeffizienten (0,003-0,006). Sie sorgt für einen reibungslosen Lauf durch optimierte Rollenumwälzung und -führung, wodurch der Energieverbrauch gesenkt wird.

Die Doppelmuttern-Kugelgewindetriebe C3 sorgen für präzises Fräsen auch für schwere Lasten.

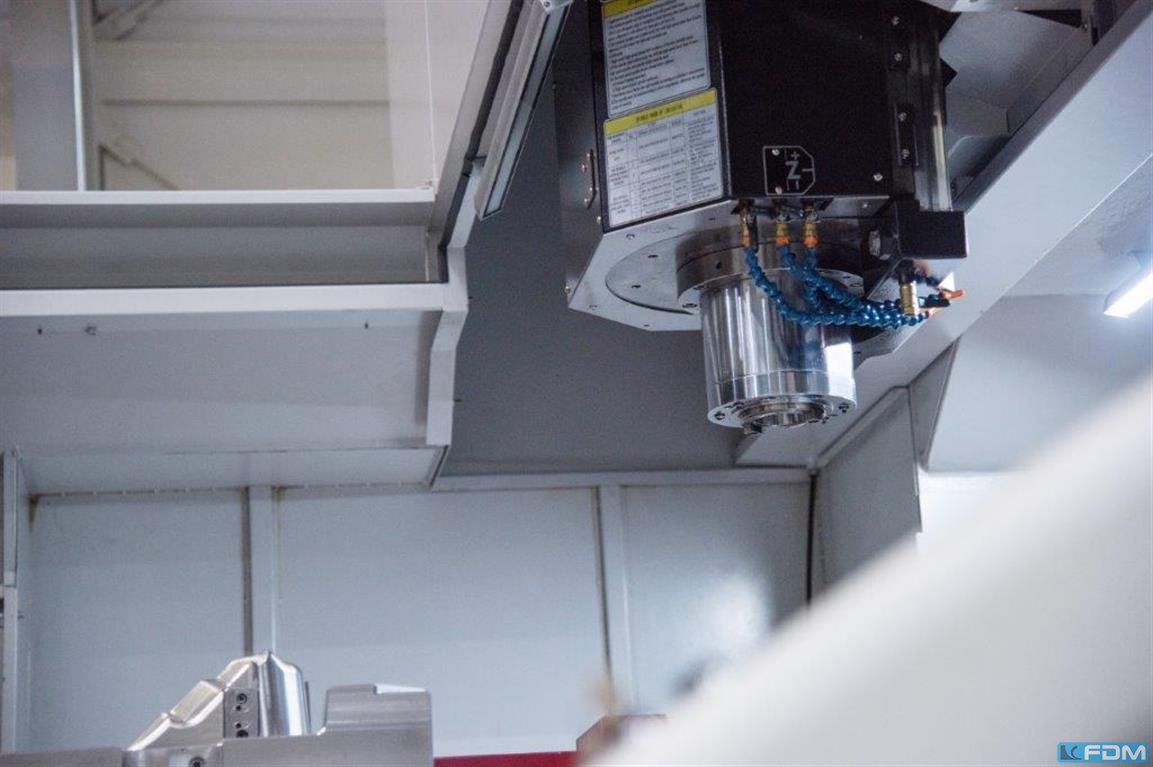

Spindeldirektantrieb mit 10.000 1/min, Werkzeugaufnahme SK50.

Spindelmotorleistung 22/46 Kw (S6-25%). (22Kw, kontinuierliche Leistung 46Kw bis 30 Minuten Überlast)

Spindeldrehmoment entspechend 140.1/286.5 (S6-25%) N.m

Zwei Spiralförderer und ein Kettenspäneförderer entfernen die Späne effektiv.

Allen wesentlichen Komponenten von namhaften Herstellern aus Europa oder International. Damit ist eine zuverlässige, kurzfristige und dauerhafte Ersatzteilversorgung gewährleistet.

Installation von weiterem Sonderzubehör möglich.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.


Natürlich können wir auch die Lieferung/Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung gegen entsprechenden Mehrpreis anbieten.
