Details

Raddurchmesser - max.:

215 mm

Radbreite:

40.65 mm

max. Übersetzung :

1:10

x-Achse:

(horizontal) -152 to 102 mm

y-Achse:

(vertical) -102 to 178 mm

z-Achse:

Sliding Base Travel 2" to 12" (51 to 304mm)  mm

b-Achse:

3 - 90  °

Max. Abstand Maschinemitte - Spindelschlitten:

115 mm

Max.Anzahl Zähne:

5 - 200 ( inclusive ) St.

Werkstückaußendurchmesser max.:

215 mm

Zahnprofil - Breite x Höhe:

16 x 40,65 mm

Schleifscheibendurchmesser:

51 -190 mm

Schleifscheibendrehzahlbereich:

1000 - 6000 1/min

Werkstückdrehzahlen:

0 - 30 1/min

Werkstückspindelbohrung:

konisch 3-29/32 "

Achsengeschwindigkeit:

125 mm/sec.

Gesamtleistungsbedarf:

20 kW - 380 V - 50Hz kw

Maschinengewicht ca.:

10000 kos.

Raumbedarf ca.:

4750 x 3400 x 2540 mm

Beschreibung

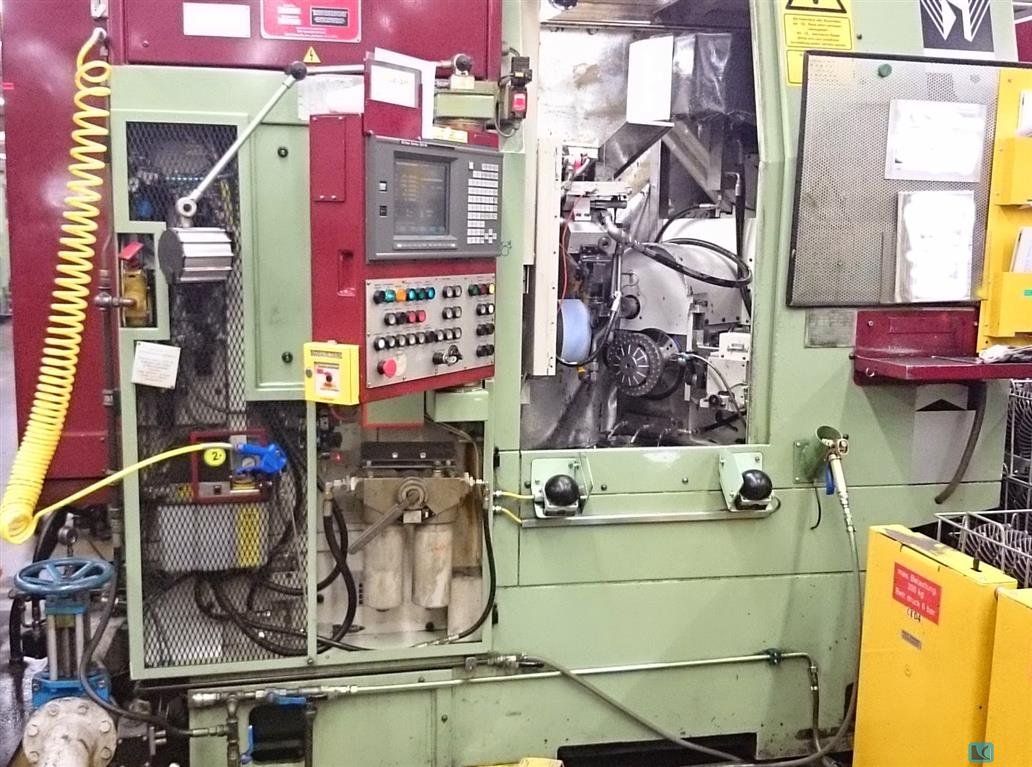

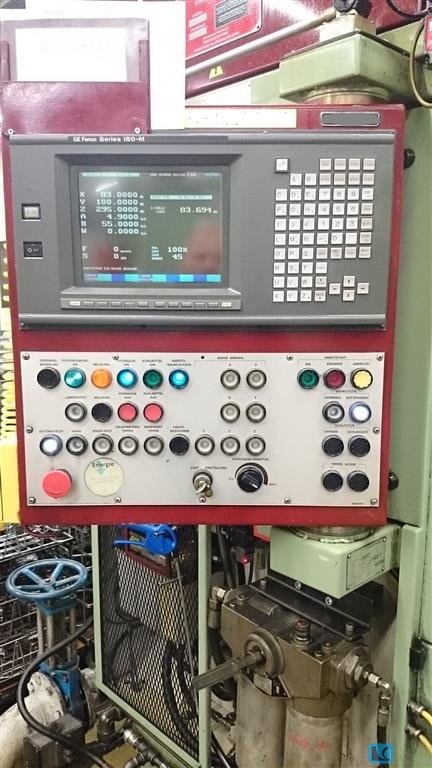

Moderne Kegelrad-Schleifmaschinen, Gleason 200 HG mit 7-Achsen FANUC 150 Steuerung mit Bildschirm und Direkteingabe, selbsttaetige Berechnung aller Werkstueck- und Schleifparameter. Angetriebenes Schleifscheibenabrichtgeraet mit CNC-Abrichtsteuerung fuer das automatische Kompensieren von Form und Durchmesser nach jedem Abrichten. Maschine ist an zentraler Külhlmittelenrichtung angeschlossen.

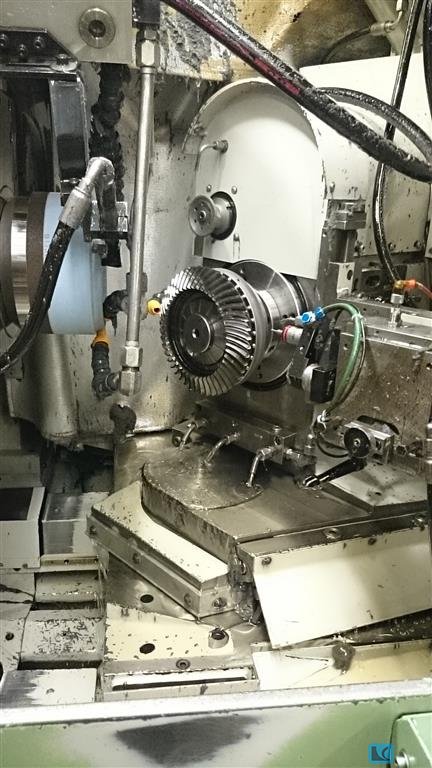

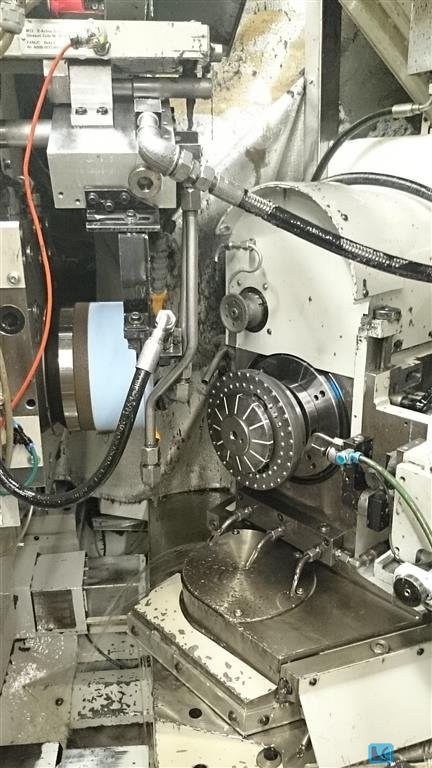

Die gezeigten Bilder sind von einer der Gleason 200HG aus der Bearbeitungslinie stellvertretend für alle.
