Details

Drehdurchmesser:

145 mm

Drehlänge:

210 mm

Gesamtleistungsbedarf:

40 kW

Umlaufdurchmesser:

145 mm

Spindelbohrung Sp. 1:

56 mm

Spindelbohrung Sp.2:

56 mm

Umlaufdurchmesser max. über Planschieber:

145 mm

Umlaufdurchmesser über Bett:

145 mm

Drehzahl Hauptspindel:

7.000 1/min

Anzahl der Werkzeugträger:

12

Schaftdurchmesser:

25 mm

C-Achse Drehzahl:

2.000 1/min

Futterdurchmesser Spindel 1:

140 mm

Futterdurchmesser Spindel 2:

140 mm

Anzahl der Werkzeuge:

12 fach St.

Werkzeugaufnahme:

VDI 25

Schaftdurchmesser:

25 mm

Maschinengewicht ca.:

5.300 kg

Raumbedarf ca.:

5.000 x 4.100 x 2.050 mm

Beschreibung

Schlittenweg plan: X1, X2, X3: 220mm, 120mm ( 145mm )
Schlittenweg läng: Z1, Z2, Z3:320mm, 345mm, 380mm
Schlittenweg senkrecht Y1:+/- 30mm
Längsweg Spindel Z3: 380mm
Spannrohrinnen Zugrohr 46mm Durchmesser
Drehzahlbereich Hauptantrieb1+2 bis 7.000/min
Drehzahl d. angetr. Werkzeugebis 6.000 U/min
Haupt- und Gegenspindel Spannzangenfutter
1 angetr. Werkzeug axial
1 angetr. Werkzeug radial

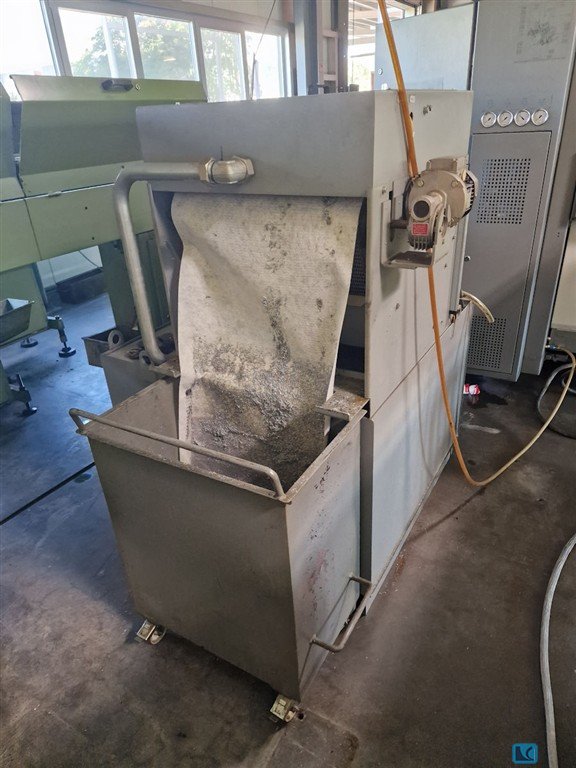

Bandfilteranlage

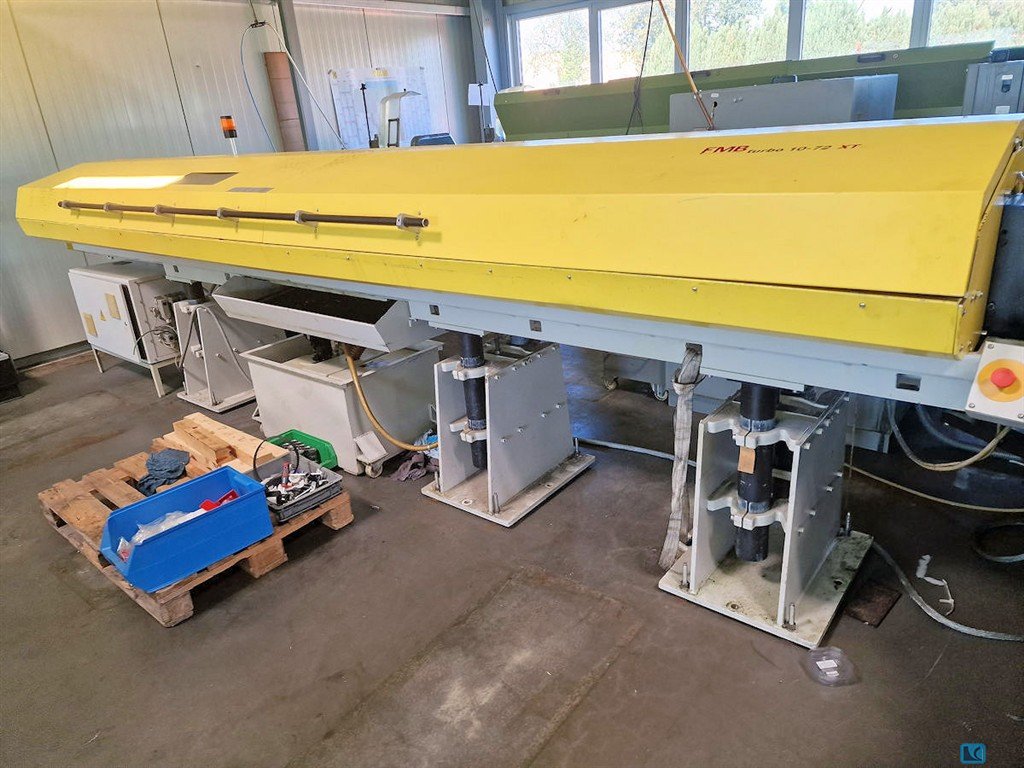

Lademagazin FMB Turbo 10-72 XT
