Beschreibung

Arbeitstisch Abmessungen 1200 x 780 x 1600mm
Schwenkbereich der Frässpindel +45,50° -45,50°
Werkzeug-Schnellwechselsystem MK5
- Rechts-/Linkslauf der Spindel
- Automatischer Motoranlauf
- Version M-E komplett mit:
* Elektrospindel mit maximaler Leistung ab 3.400 U/min
* Elektrospindelleistung 7,5kW 10PS [S6 -40%]
* Inverter für Drehzahlen von 900 bis 12.000 U/min
- Auswechselbare Frässpindel MK5
Gewicht : 932 kg
Masch.Nr. : AB/ 217484
Aufspannläge der Frässpindel C.E. Durchm. 30-35 (40-50) [mm] 140 (160) [140 (140) Version H-E]
Überstand der Spindelbasis vom Tisch [mm] 50
Max. Werkzeugdurchm. unter dem Tisch [mm] 300x80
"Flex" Fräsanschlag (Positionierung in Bezug auf der Spindelachse) [mm) 250 (von -125 bis +125)
Durchmesser des Absaugstutzen am Fräsanschlag [mm] 120
Durchmesser des Absaugstutzen am Maschinengestell (für Luftzwangskühlung der 7,5kW Elektrospindel) [mm] 2x100 + (1x100)
Absaugluft-geschwindigkeit [m/s] 20
Absaugvolumen [m3/h] 2500 [2000 11 kW]
Grundausstattung und Zubehör
- Schwenkbares Bedienpult einfach erreichbar vom Bediener

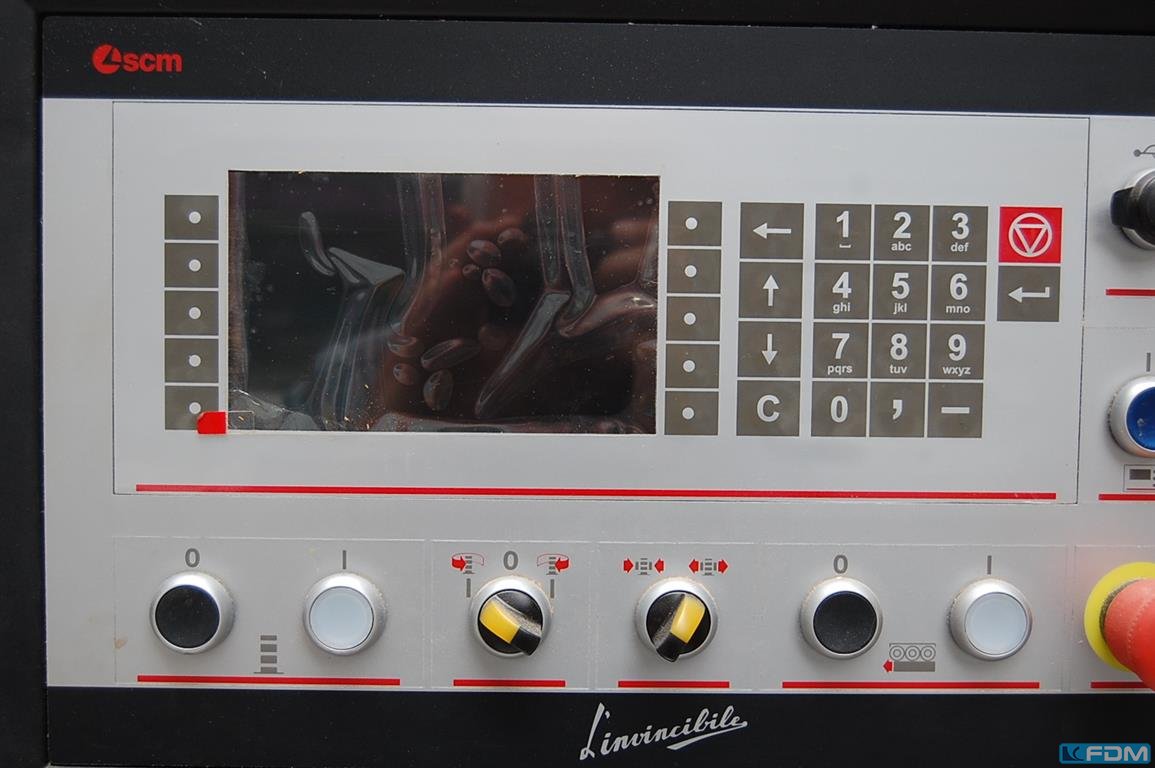

- "Easy" Elektroniksteuerung :
* Elektroniksteuerung von 4 bis 7 Achsen auswählbar über numerische Tastatur und Anzeige über LCD Farbbildschirm " im 16:9 Format.
* 300 Programmplätze
- Bedienerhilfe auf elektronischer Steuerung komplett mit:
* Werkzeuge Database Verwaltung
* Angabe der Koordinaten bezüglich 3 Punkte auf dem Werkzeug, um einen neuen Nullpunkt zu bestimmen
* Verwaltung der Randgeschwindigkeit des Werkzeugs
* Bedienerhilfe für die häufigsten Bearbeitungen
- Einstellung der Spindelhöhe über elektronische Steuerung
- Einstellung der Spindelneigung über elektronische Steuerung (+45,50° -45,50°)
- "Flex"-Fräsanschlag mit automatischer Einstellung über elektronische Steuerung. Gesamter Anschlag in Bezug auf Werkzeugdurchmesser, Einlaufbacke für die gewünschte Spanabnahme. des "FLEX"-Anschlages vom Arbeitstisch.
- Aluminiumanschlagbacke für den Fräsanschlag mit Einlagen für eine durchgehende Auflage
- "Fast" Tischeinlage, manuell verstellbar, anstelle von Tischringen für dei Einstellung einer optimalen Werkstückauflagefläche
- Elektrische Vorbereitung für einen Vorschubapparat
Sicherheit/Schutz
- Frässchutz, max. Werkzeugdurchmesser 160 mm
- Elektronische Motorbremse mit garantierter Wirkung auch ohne Netzspannung
- Sicherheitssensoren bei Werkzeugwechsel für: Spindelstillstand, Spindelblockierung, Öffnen/Schließen Werkzeugaufnahme
- Elektropneumatische Spindelblockierung
- Mikroschutzschalter an der Maschinentür
- Notausschalter
- Abschließbarer Hauptschalter
- Motorschutzschalter
- 110 V. Niederspannungsstromkreis
- C.E. Konformitätserklärung
Sonderzubehör:
57.02.57 Manuelle Vorrichtung für den Vorschubsupport
Höhenverstellung gemäß der Werkstückdicke mit mechanischer Digitalanzeige und horizontale Einstellung gemäß dem Werkzeugdurchmesser. Dank der Bedienpultsäule ermöglicht diese Vorrichtung das Wegschwenken des Vorschubs vom Arbeitstisch.
11.02.93 Ausf. "LL" Arbeitstisch mit zwei Tischverlängerungen aus Gusseisen mit:
- Gesamtlänge 2500 mm komplett mit ausziehbarer Auflageschiene für breite Werkstücke
- Notausschalter
21.16.15 Ersatzspindel 40 mm
Lagerort: Garbsen
