Details

Werkstücklänge:

600 mm

Werkstücklänge:

600 mm

Werkstückdurchmesser - max.:

400 mm

Werkstückgewicht:

100 kg

Druckluft:

4-6 bar

Gesamtleistungsbedarf:

20 kVA

Gesamtleistungsbedarf:

20 kVA

Beschreibung

Dieses Rissprüfgerät von KARL DEUTSCH mit dem Typ DEUTROFLUX UWE 600 befindet sich in erstklassigem Zustand. Es arbeitet nach den Standards von DIN EN ISO 9934-1 als Magnetpulver-Rissprüfung. Dabei wir der Skineffekt des Wechselstroms für die gleichmäßige Magnetisierung und problemlose Entmagnetisierung genutzt und kann auch bei komplizierten Werkstücken eingesetzt werden. Zwei phasenverschobene Wechselströme erzeugen ein drehendes Magnetfeld, Risse jeder Richtung werden dadurch in einem
Arbeitsgang angezeigt. Bedienfehler werden durch automatischen
Takt des Prüfablaufs (Spannen, Bespülen, Magnetisieren, Nach-, Entmagnetisieren, Entspannen) größtmöglich ausgeschlossen.
Elektronik- und Pneumatik-Bausteine von nahmhaften Herstellern sorgen für hohe
Betriebssicherheit und problemlosen Service, auch noch nach Jahren.

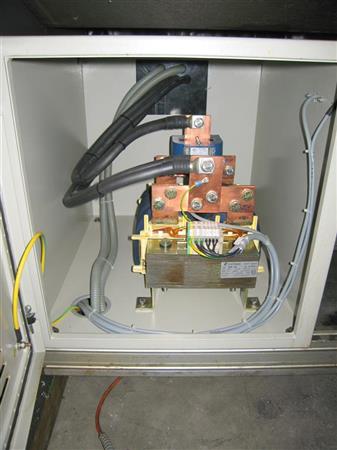

Der angeflanschter Schaltschrank ist gut zugänglich für die Bedienung und Wartung. Jede Bespüldusche wird einzeln ein- und ausgeschaltet. Damit kommt es zu kurzen Bespülzeiten ohne Nachtropfen. Die Führungs- und Verstellmechanik liegt außerhalb des Nassbereiches. Dort wiederum wird Edelstahl eingesetzt. Der FLUXA-Behälter hat einen schrägen Boden,
mit Umwälzeinrichtung und ohne Ecken im Pumpenbereich so daß ein Absetzen des Fluxmittels vermieden wird. Die Kontaktlitze ist dreh- und höhenverstellbar
und sorgt damit für hohe Standzeit und geringe Übergangsverluste.
Die Kabine und deren Beleuchtung ist der Aufgabenstellung angepaßt und die Geräte darin sind fahrbar.
Die Entmagnetisierung ist per Handbedienung oder elektronisch gesteuert möglich. Das Werkstück wird mit einen Rollwagen durch die Entmagnetisierungsbrücke gefahren. Der Wasserbedarf liegt bei 40 l/min.

Auf der Anlage ist die Prüfung von Längs- und Querrissen möglich.
