Details

Schleifdurchmesser max.:

3-220 mm

Regelscheibenbreite:

500 mm

Schleifscheiben-Breite max.:

500 mm

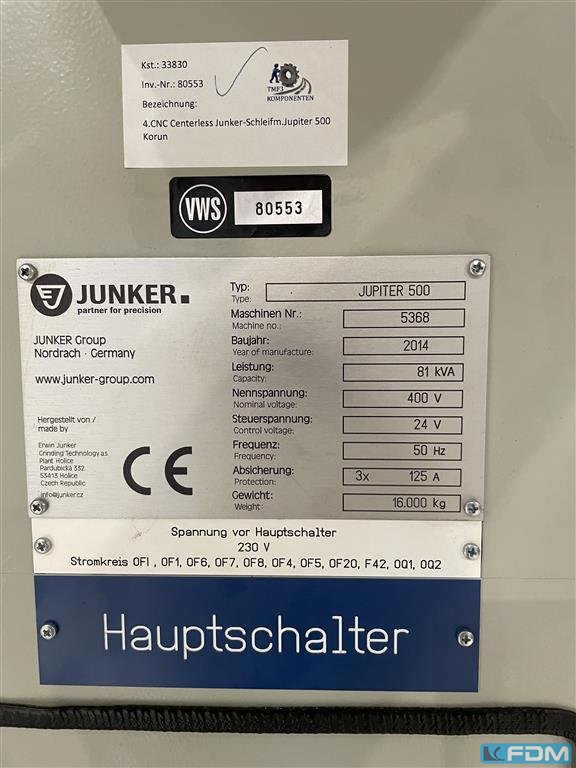

Maschinengewicht ca.:

16 t.

Raumbedarf ca.:

12 x 10 x 8 m.

Schleifscheibendurchmesser min./max.:

420-610

Schleifscheibendurchmesser x Breite - Innensc:

304,8 x 500 mm

Regelscheibendurchmesser min/max.:

300-350 mm

Beschreibung

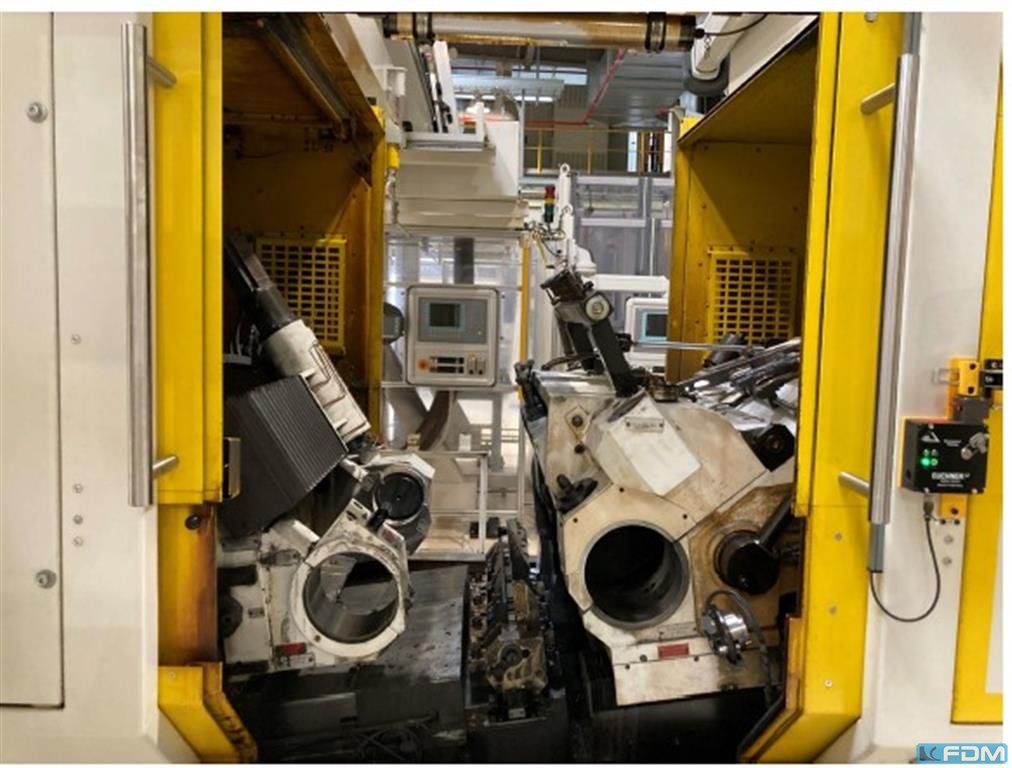

Die Maschine ist im Moment für Einstechschleifen ausgelegt

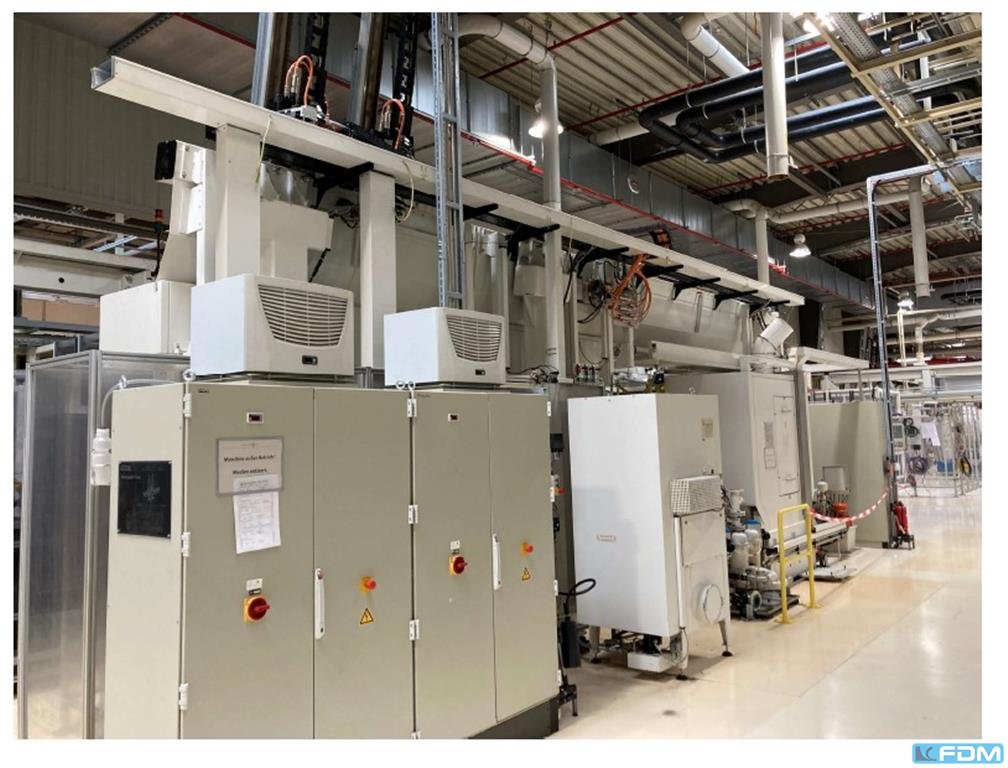

Centerlessschleifen mit Verkettung und PPM
Marposs; Güdel

Mit JUPITER schleifen heißt Spitzenlos Rundschleifen, auf Wunsch auch mit CBN. JUNKER verbindet diese Rundschleifmethode mit CBN-Schleifscheiben, was durch die langen Standzeiten der Schleifscheibe besonders bei hohen Stückzahlen erhebliche Produktivitätsvorteile erschließt. Hinzu kommt die gleichzeitige Abtragung auf der gesamten Schleswig-Holstein, die sowohl in der Großserienfertigung als auch bei kleinen Losgrößen für deutlich reduzierte Bearbeitungszeiten sorgt.

Die Schleifverfahren mit JUPITER

Beim Spitzenlos-Schleifen gibt es zwei Schleifverfahren: das Durchgangsschleifen und Einstechschleifen. Beide Verfahren sind mit der JUPITER möglich.
Einsatzgebiete Durchgangsschleifen:

Bolzen und Lagerkörper, Großringe, Kleinere Ringe, Kolbenteile (z.B. für Kompressoren), Wellen mit konstantem Durchmesser, Kolbenstangen (z.B. für Stoßdämpfer), Kleine Kolben für Hydraulik und Einspritzung, Präzisionsdrähte und -stangen, Kolbenbolzen.
Einsatzgebiete Einstechschleifen:

Rotorwellen, Getriebeteile, Lagerflächen von Nockenwellen, Rohrstücke für gebaute Nockenwellen, Kreuzgelenke, Nadelteile für Einspritzanlagen, Ventilschäfte, Tonnenrollen.
