Details

Blechbreite:

3050 mm

Blechlänge:

1650 mm

Blechstärke:

8 mm

Gesamtleistungsbedarf:

29 kVA

Raumbedarf ca.:

7,6 x 7,0 x 2,5 m

Beschreibung

Max. Stanzkraft ca.:220 kN
Arbeitsbereich:3050 x 1550 mm
Steuerung:Siemens Sinumerik 840 D
Max. Blechdicke:8 mm
Platzbedarf:7600 x 7000 mm
Gewicht Maschine ca.:17.300 kg (Grundmaschine)
Gesamtanschlusswert ca.:29 kVA

- stabiler C-Rahmen
- Koordinatenführung mit integriertem Linearmagazin
- 21 Plätze für Werkzeuge,, 4 Spannpratzen
- autom. Teilerutsche
- Teilekiste
- Antriebe: wartungsfreie Drehstrom Servomotoren

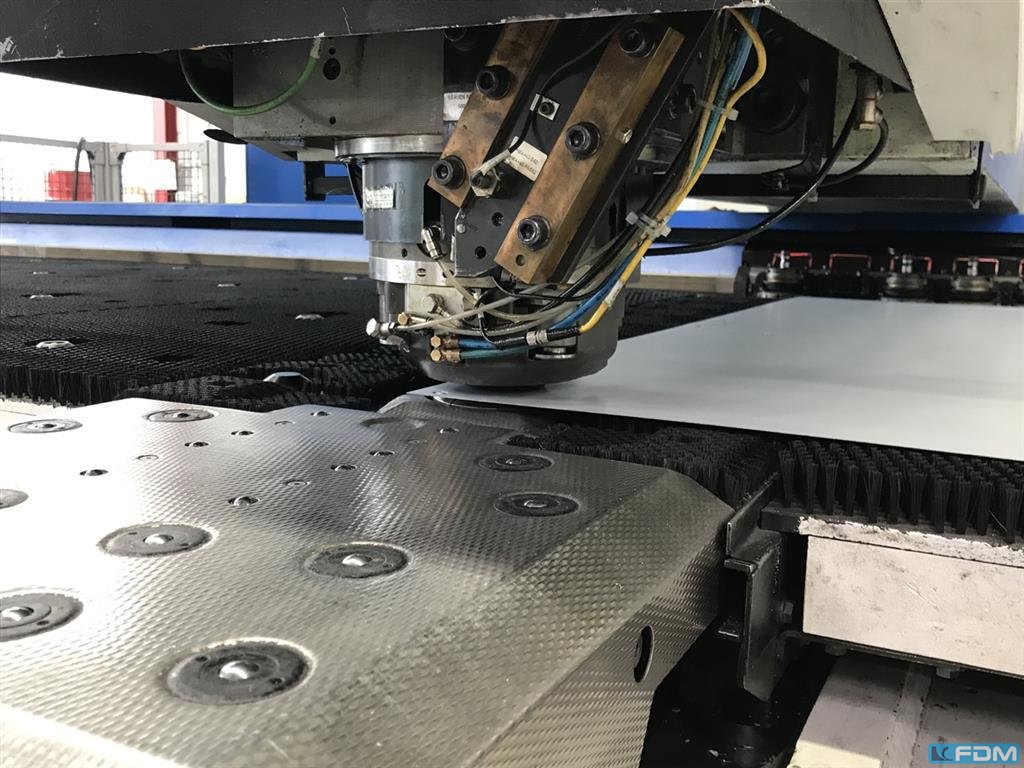

Stanzkopf:
- hydraulische Mono-Werkzeugaufnahme
- 360° Rotation für alle Werkzeuge
- autom. werkzeuglängenkompensation
- Werkzeugsprühschmierung
- 2. Schmiermittelbehälter
- programmierbare Abstreiferbewegung
- Stanzbutzenabsaugung
- programmierbarer Niederhalter zum Nachsetzen mit einstellbarer Niederhalterkraft
- Aufwölberkennung

Steuerung:
- Siemens 840D
- TFT-Farbbildschirm
- einfache Bedienung
- Diagnosefunktion
- Grafikprogrammierung
- RJ45 Netzwerkanschluss

Sicherheit:
- CE-Kennzeichen
- mehrstrahlige Lichtschranken
- Schnellabschaltung Hydraulik

Erweiterte Stanzausstattung:
- Multitool
- Schlitzen
- Signieren / schnelles Sicken
- Softpunch
- ASC Advanced Stripper Control
- Rollentechnologie

Erweiterte Maschinenausstattung:
- Sensor für Teilerutsche
- schwingungsgedämpfte Aufstelliung

Spezielle Feinblechbearbeitung:
- Bürstentische mit Be- und Entladehilfe
- Ausblaseinrichtung

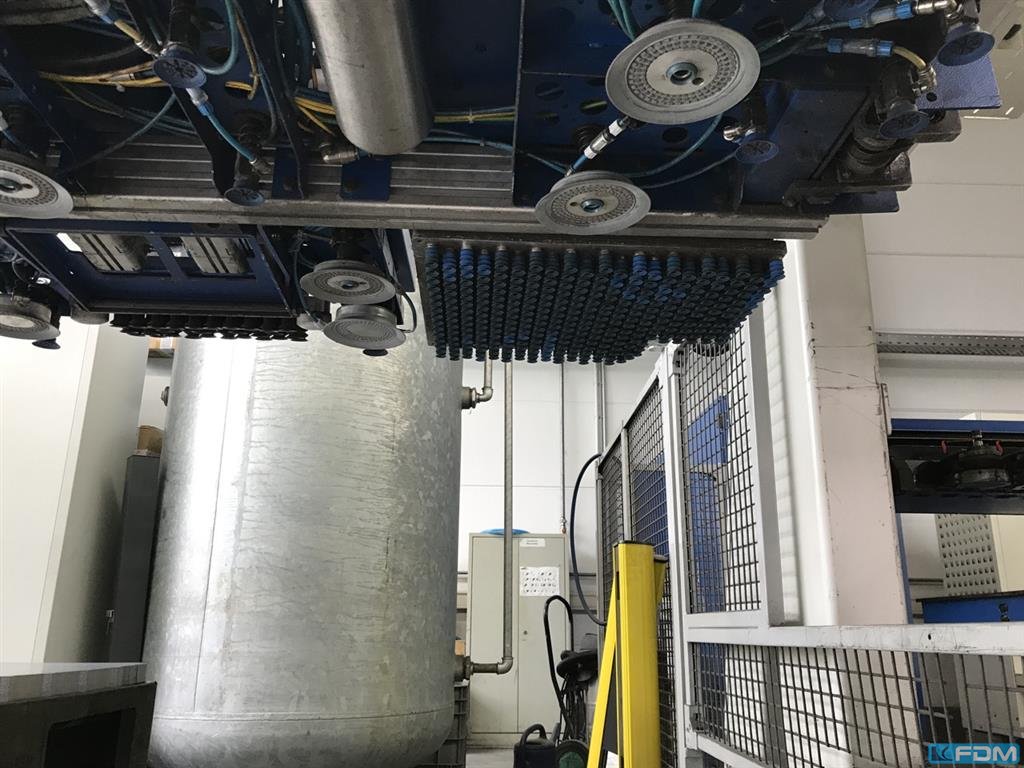

Sheet Master 1605
- Beladestation mit Spreizmagnete
- Abschälsauger
- Vakuumsensorik
- Zentralschmierung
- Entladepodest
- Restgitterentsorgungseinheit Trumagrip 5000 mit Scherenhubtisch 400 mm
- Restgitterzangen mit Sensorik
- Blechdickenmessgerät
- Steuerung TASC 1000

Erweiterte Sheet Master 1605 Ausstattung:
- Abschälsystem
- Baustein Saugerplatte Vakuumsensorik
- hauptzeitparalleles Be- und Entladen
- Entladeüberwachung

weitere Automatisierungskomponenten:
- Lagerschnittstelle "Vorlagern"
- Lagerschnittstelle "Rücklagern"

Trumatool 40
- hauptzeitparalleles Rüsten Trumatool
