Details

Blechbreite:

1550 mm

Blechlänge:

3050 mm

Blechstärke:

8  mm

Beschreibung

Baujahr: 2012
Betriebsstunden Maschine: 26.346 h (21.02.2017)
Max. Stanzkraft ca.: 220 kN

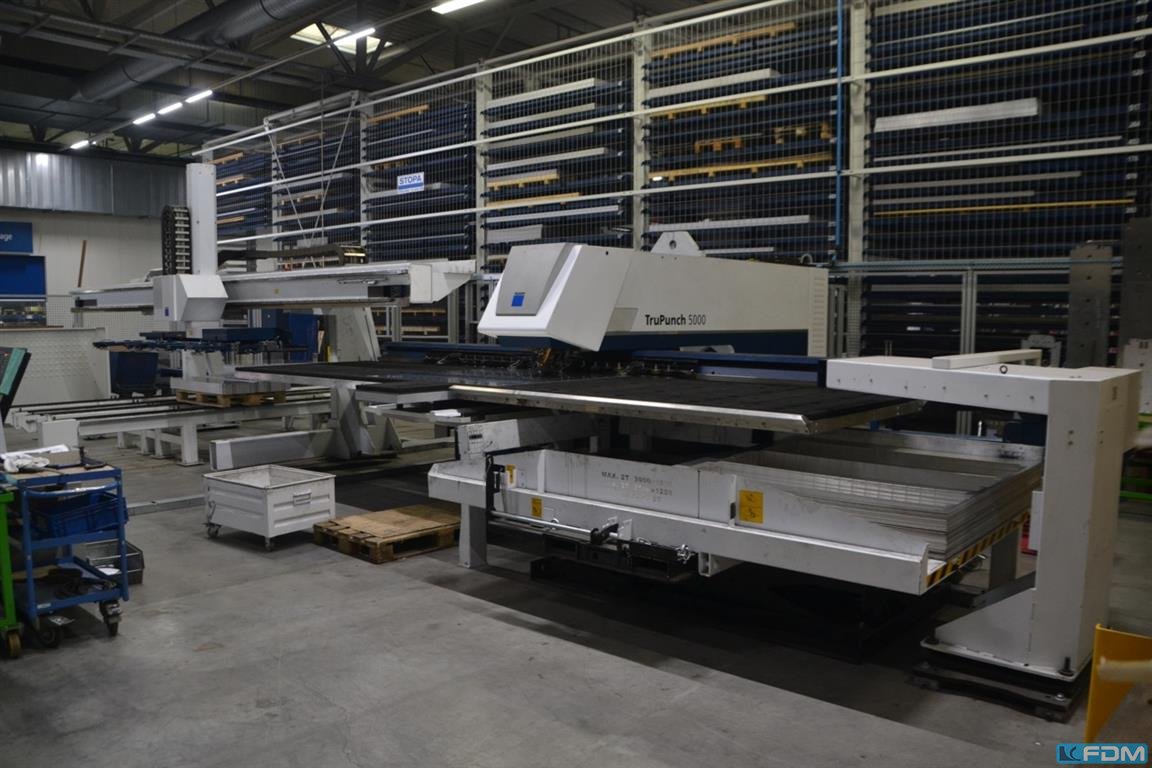

Arbeitsbereich: 3050 x 1550 mm

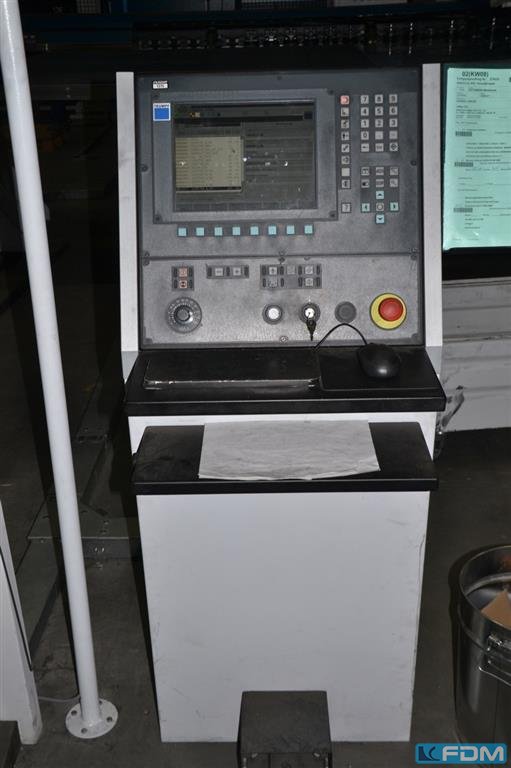

Steuerung: Siemens Sinumerik 840 D
Max. Blechdicke ca.: 8 mm
Platzbedarf ca.: 16420 x 7905 mm
Gewicht Maschine ca.: 17.300 kg
Gesamtanschlusswert ca.: 38 kVA

Standardausstattung

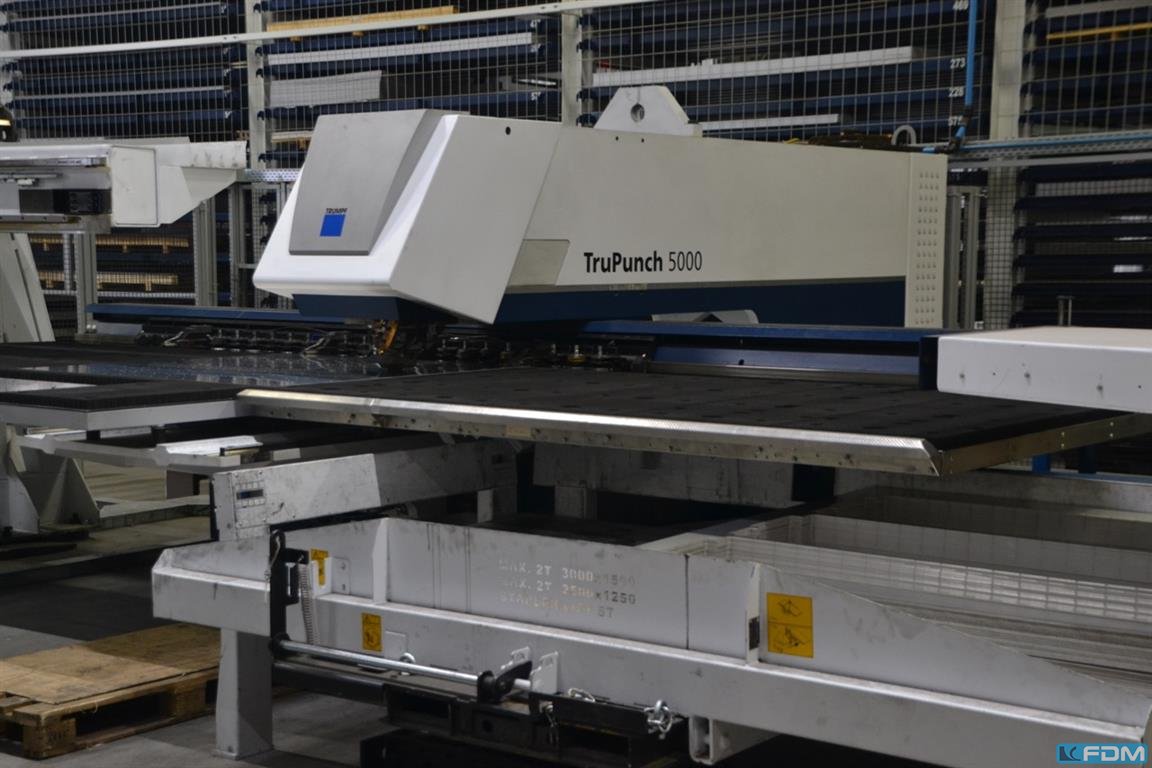

- Stabiler, gut zugänglicher C-Rahmen
- Linearmagazin mit 21 Werkzeugplätzen inkl. 4 Spannpratzen
- Kugelrollentische
- Teilerutsche 500 x 500 mm
- 1 Gutteilbehälter

Stanzkopf
- hydraulische Einzelwerkzeugaufnahme 360° Rotation
- Programmierbarer Niederhalter (aktiv / passiv / nachsetzen)
- Sprühschmierung Stempel
- Stanzbutzenabsaugung
- Abschaltautomatik

Steuerung
- Offene Steuerung auf Basis Sinumerik 840D
- 12" TFT-Farbbildschirm
- Teleservice

Datenübertragung:
- USB-Schnittstelle
- Netzwerkanschluss

Sicherheit
- CE-Kennzeichnung
- Mehrstrahlige Lichtschranken
- Schnellabschaltung Hydraulik
- Aufwölbungserkennung

Programmierung
- Werkstattprogrammierung auf Basis TruTops Punch Basic
- Einfach-Programmierung

Erweiterte Maschinenausstattung
Erweiterte Stanzausstattung
- Funktion MultiTool
- Funktion Gewindeformen
- Funktion Signieren/Schnelles Sicken
- Umformen
- StripLine
- Sprühschmierung Matrize
- Aktive Matrize

Erweiterte Maschinenausstattung
- Sensor für Teilerutsche
- Späneförderer mit Kippbehälter

Spezielle Feinblechbearbeitung
- Bürstentische mit Be- und Entladehilfe

Automatisierung:

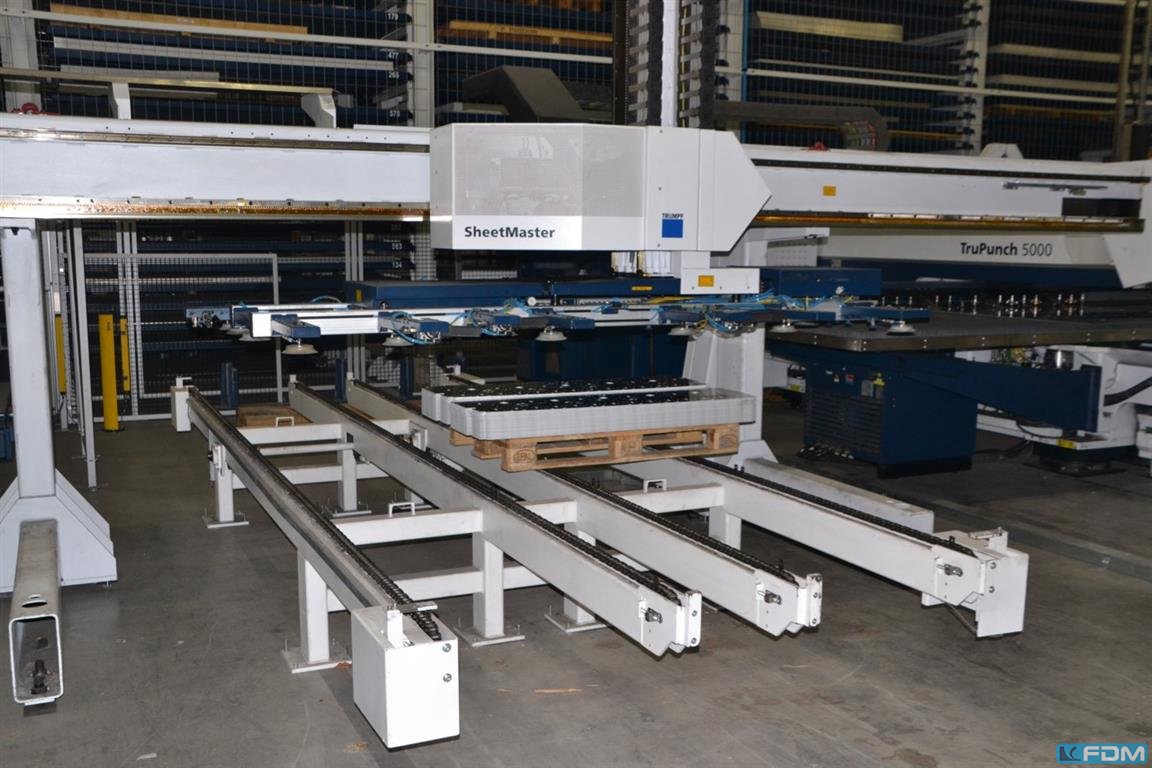

- SheetMaster (3000 x 1500 mm)
- Beladestation / Entladestation 3000 x 1500 mm

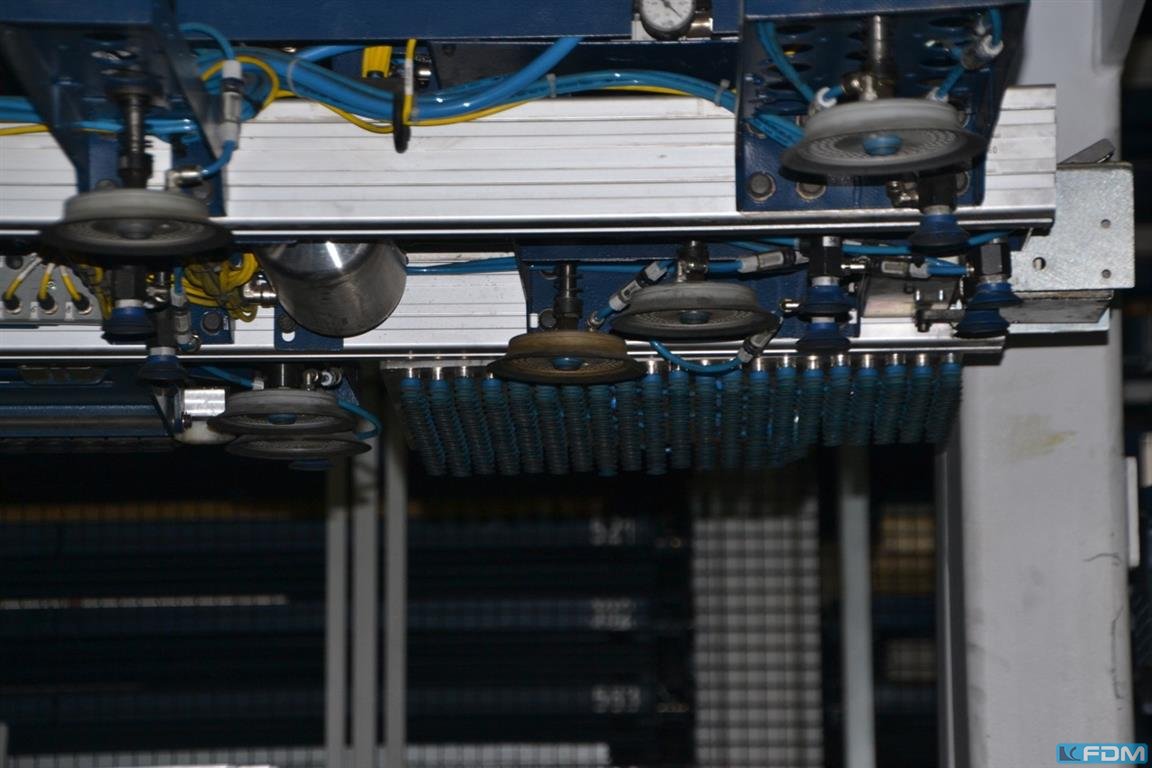

- Saugerrahmen 3000 x 1500 mm
- Abschälsauger
- Vakuumsensorik
- Zentralschmierung
- Blechdickenmessgerät zur Doppelblechkontrolle
- Steuerung TASC 100
- Automatisches Prazenschließen
- Baustein Saugerplatte

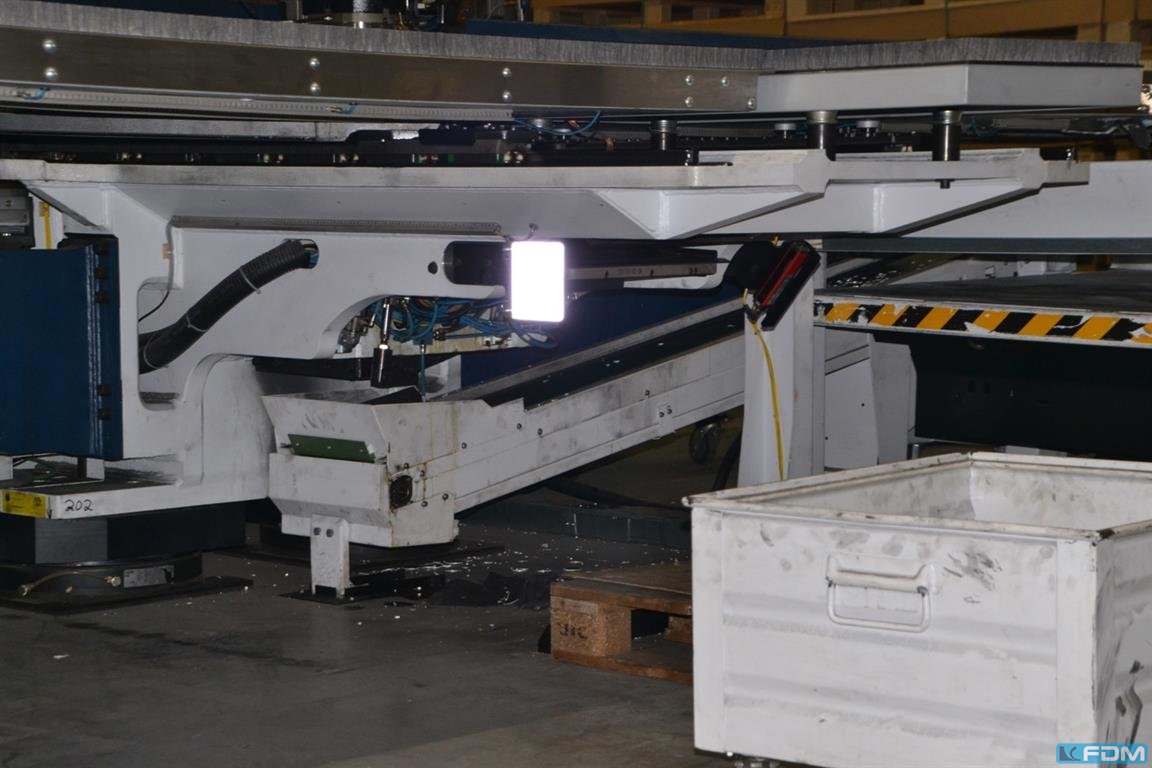

GripMaster (3000 x 1500 mm)
- Restgitterzangen mit Sensorik
- Scherenhubtisch 400 mm
- Restgitterpalette kippbar 3000 x 1500 mm
- Lagerschnittstelle

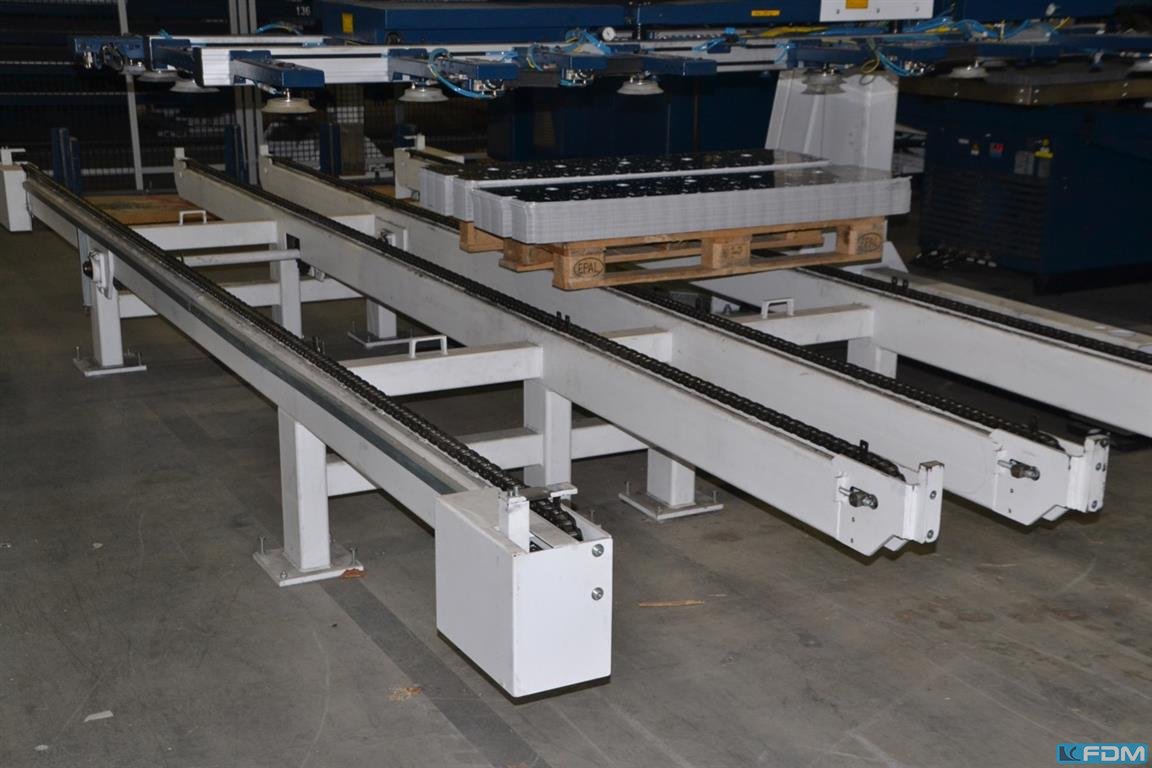

Sort-Master-Pallet:
Anzahl Paletten: 4
Palettenlage: längs
