Details

Tischlänge:

3600 mm

Tischbreite:

3600 mm

Tischbelastung:

50 t

Tischverfahrweg:

2000 längs / longitudinal mm

Tischhöhe über Flur:

1350 mm

Tischgeschwindigkeit:

ca. 1000 mm/min

Tisch drehbar:

360 °

Gesamtleistungsbedarf:

14 kW

Maschinengewicht ca.:

38,5 t

Abmessung Maschine ca. LxBxH:

5,5x3,7x1,4 m

Raumbedarf ca.:

6,2x3,7x1,4 m

Beschreibung

Haupteinsatzgebiete:
-für die Mehrseitenberabeitung
-Ergänzung für Fahrständer-Fräsmaschinen oder Bohrwerke
Ausstattung:
- mit digitalem Wegemesssystem für x-Weg und Rotation
- Steuerung über Bedienpult
- Aufspannplatte Bohrtisch 14t Gewicht (11 Stück T-Nuten nach DIN 650: - a=42mm; h=75mm; b=70mm; c=31mm)

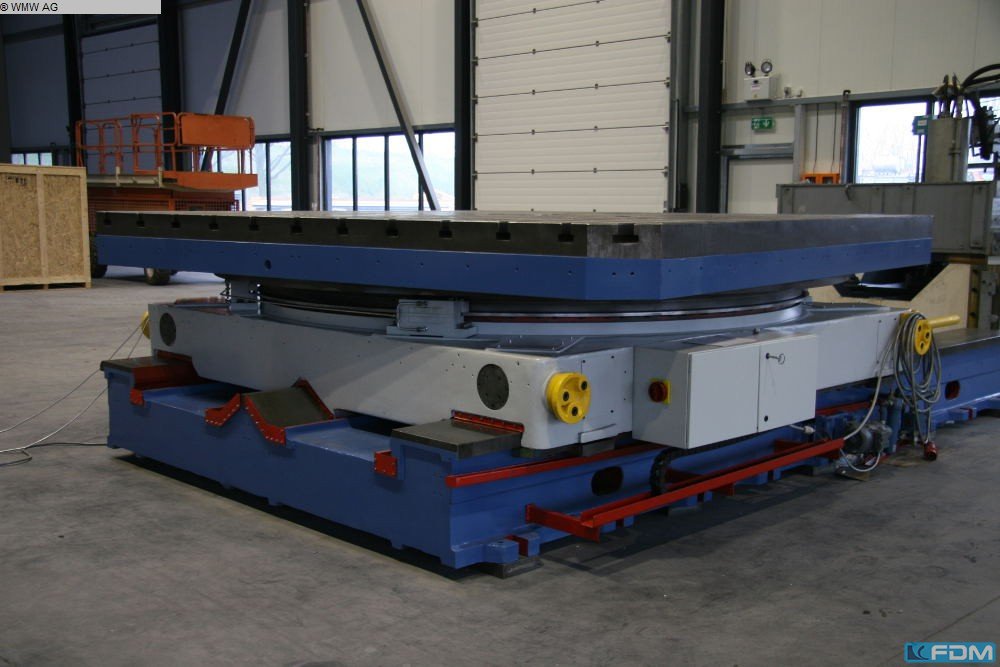

Der Bohrtisch/Drehtisch/Frästisch ist mechanisch und elektrisch überholt.
Nachstehende ausgeführte Arbeiten sind durchgeführt:
- Integration eines digitalen Wegemesssystems für X-Achse und einen Drehgeber für C-Achse
- Integration einer Steuerung über ein Bedienpult

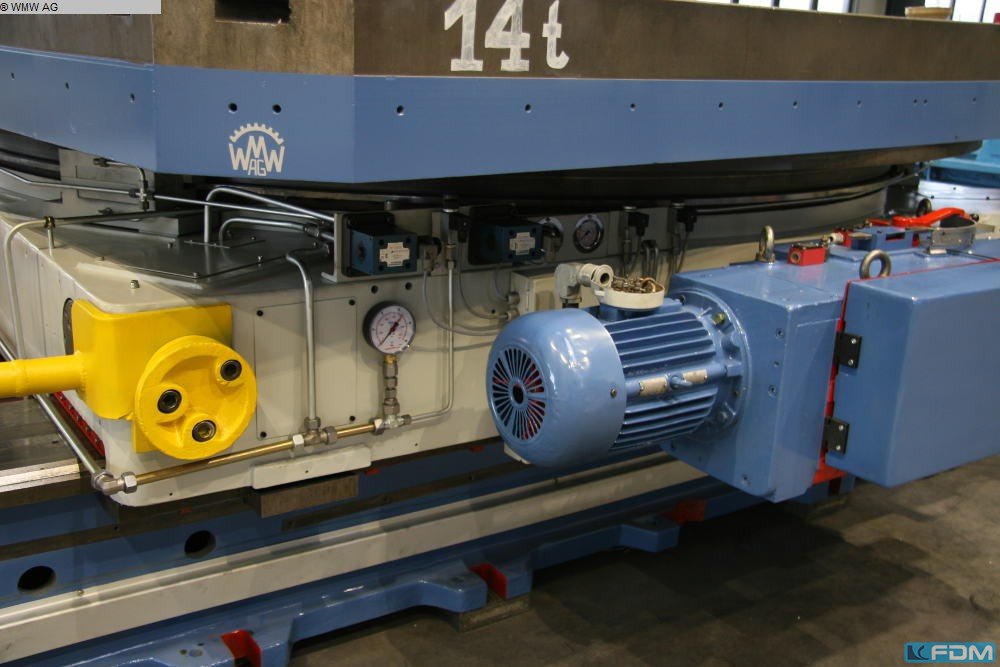

- Erneuerung von Hydraulikrohren-/Schläuchen, Verschraubungen, Manometern, Durchlaufdrosseln und Filter
- Neulagerung der beiden Achs-Getriebe
- Erneuerung der Achsgetriebedichtungen
- Schaltschrank und komplette Maschinenverkabelung neu
- Endlagen gereinigt, überprüft, eingestellt und defekte Endlagen durch neue ersetzt
- Frequenzumrichter für stufenlose Geschwindigkeit nachgerüstet
- gerissenes Getriebegehäuse durch Gussverriegelung instandgesetzt

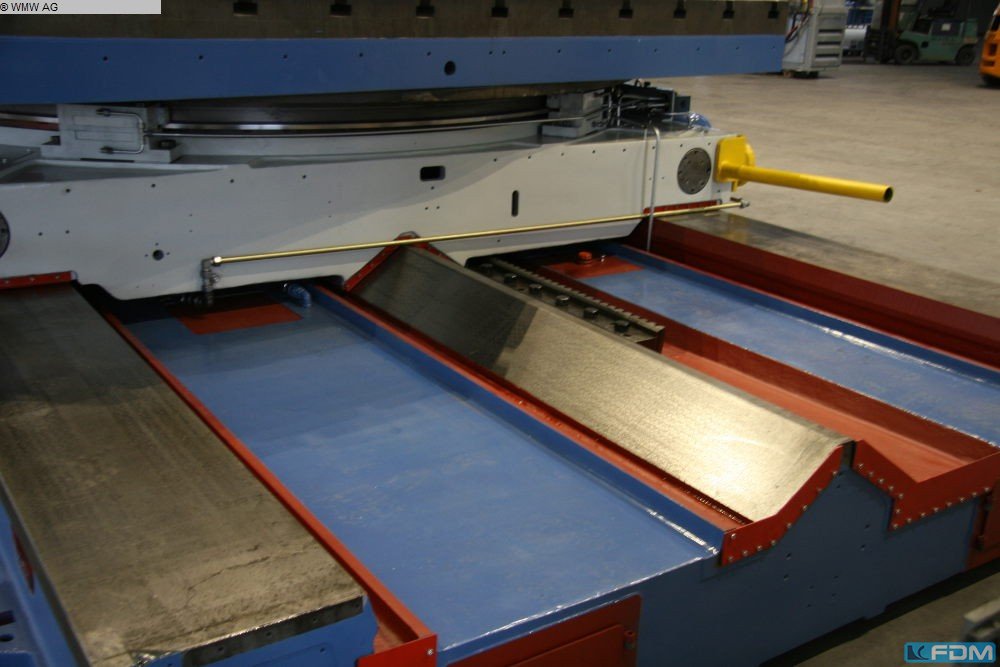

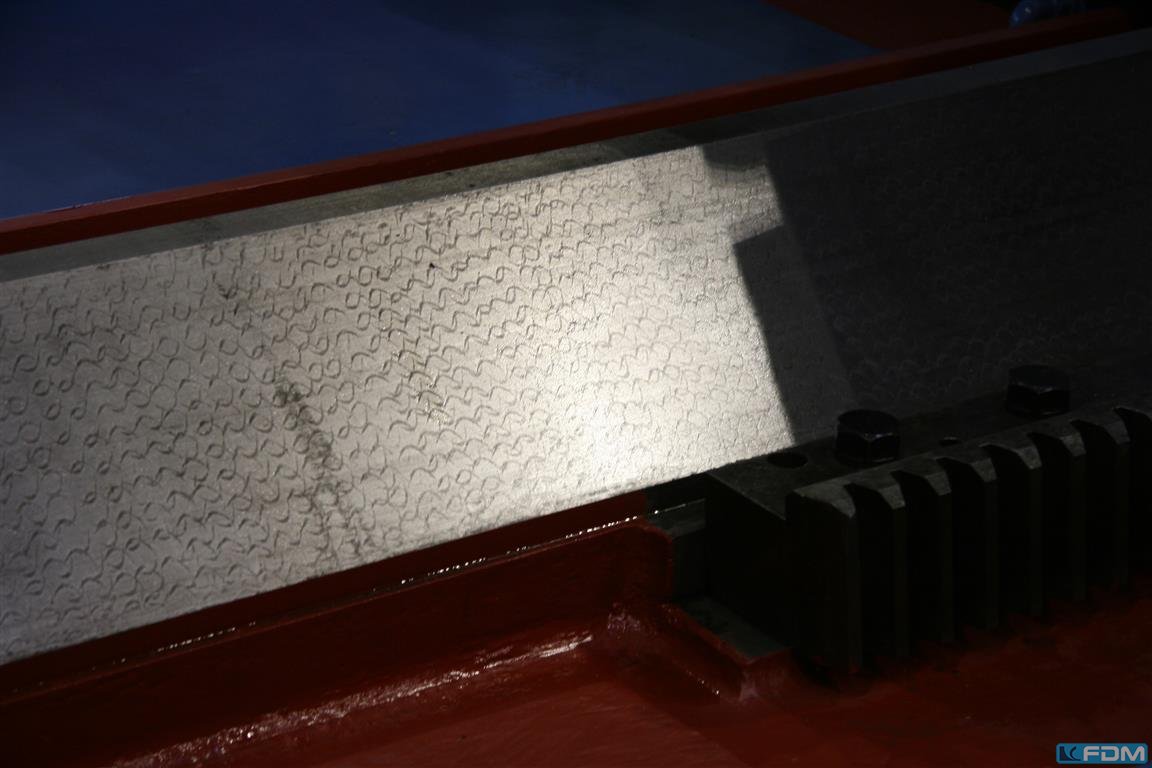

- Erneuerung der Führungsbahnabstreifer (Aufarbeitung der Führungsbahnabdeckung inkl. neue Abstreifer)
- Vorschubgetriebe gereinigt und neu abgedichtet
- Vorschubmotor neu gelagert
- neue Lackierung

Der Bohrwerkstisch/Drehtisch kann unter Strom vorgeführt werden. Siehe gern dazu unser Demofilm, wie dieser zum Verkauf steht!
