Details

x-Weg:

820 mm

y-Weg:

280 mm

z-Weg:

410 mm

Spindelaufnahme ISO:

SK 40

Abstand Tisch/Horizontalspindel:

min. 30 / max. 440 mm

Querbalkenverstellung - horizontal:

650 mm

Drehzahlbereich:

40...2000 / 18step U/min

Schwenkbereich +/-:

bei 90°: 360° und bei 45°: 360° Grad

Aufspannfläche:

1120 x 250 mm

Tisch schwenkbar ca.:

45° rechts / links

Vorschub::

X/Y: 12,5 - 830 + Z: 5,2 - 260 mm/min

Eilgang:

X/Y: 2500 und Z: 1040 mm/min.

Gesamtleistungsbedarf:

10 kW

Maschinengewicht ca.:

2000 kg

Abmessung Maschine ca. LxBxH:

2,2 x 1,8 x 1,7 m

Beschreibung

Ausstattung:
2x Gegenlager Ø 55mm
Kühleinrichtung: Pumpe und Zuführung

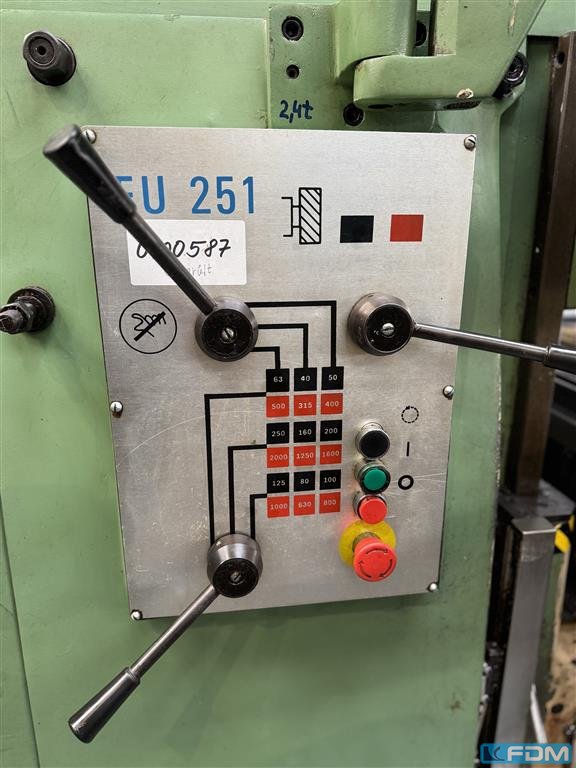

Bedienung über 3-Wege Messsystem ACU-Ride und Bedientafel
Maschinenfüße
