Details

x-Weg:

3 500 mm

y-Weg:

2 200 mm

z-Weg:

1 200 mm

c-Achse:

+/- 200°

Steuerung:

Heidenhain TNC 426

Spindeldrehzahlen im Linkslauf::

max. 10000

Spindeldrehzahlen im Rechtslauf::

max. 10000

Abstand zwischen den Ständern:

2 500 mm

Abstand Spindel / Tisch:

vertical: 1230 mm

Aufspannfläche:

Tisch: 3000 x 2000 mm

Tischbelastung:

10 t

Werkzeugaufnahme:

HSK A 63

Vorschub::

X/Y/Z: max. 20 m/min.

Druckluft:

8 bar

Gesamtleistungsbedarf:

ca. 100 kW

Maschinengewicht ca.:

40 000 kg

Abmessungen Maschine:

18,0 x 6,0 x 5,8 m

Beschreibung

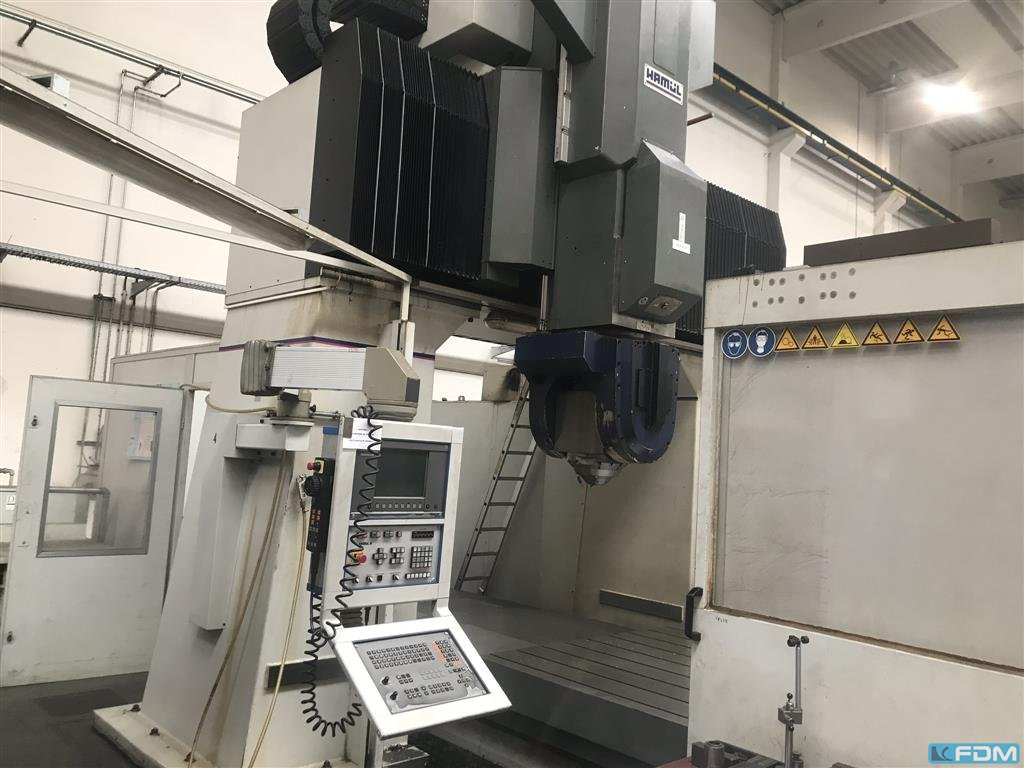

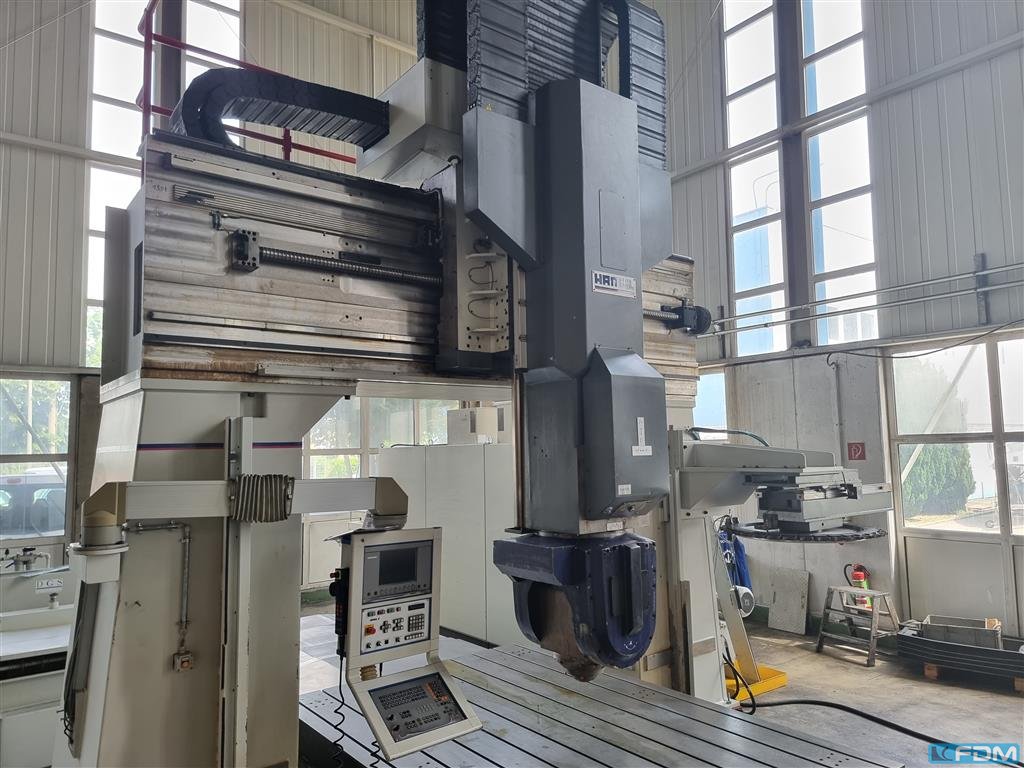

5-Achsen Portalfräsmaschine

Frässpindel: Fabrikat Hauser Typ HS 256A-01 Uni, Drehzahl max. 10.000 U/min. Direktantrieb

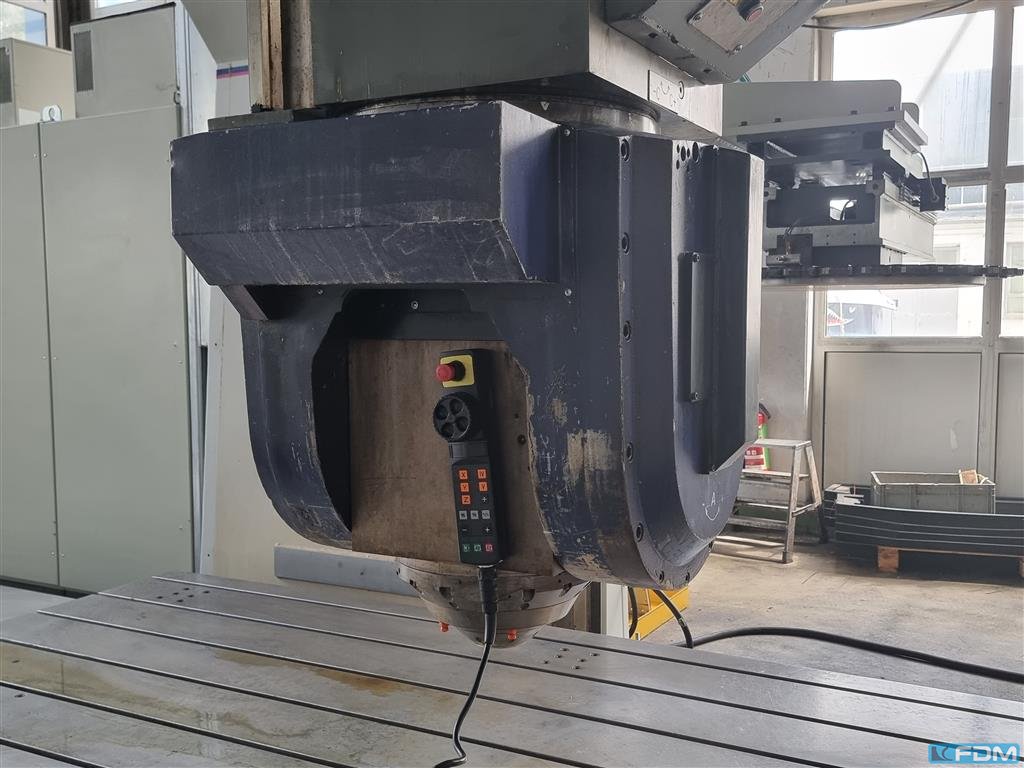

Fräskopf: Fabrikat Hamül, Bauart Gabelausführung, A-Achse integriert = Drehwinkel +/- 110°

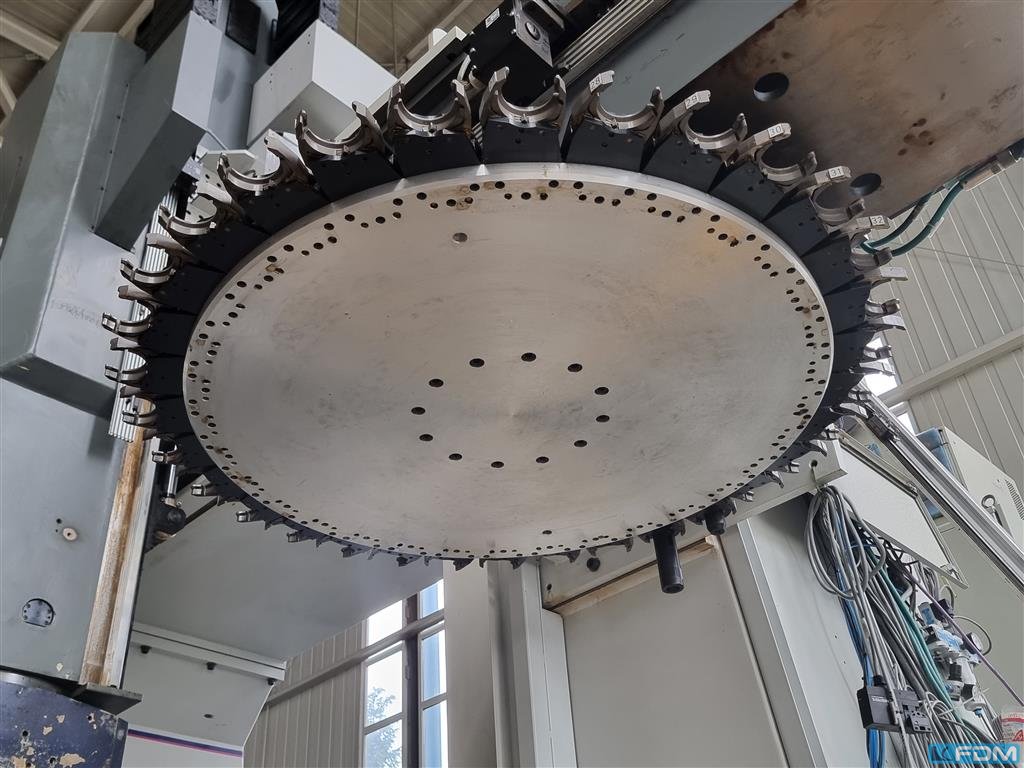

Werkzeugwechsler: Fabrikat Hamül, Bauart Rundschalttisch mit Drehteller, für 32 Werkzeugplätze

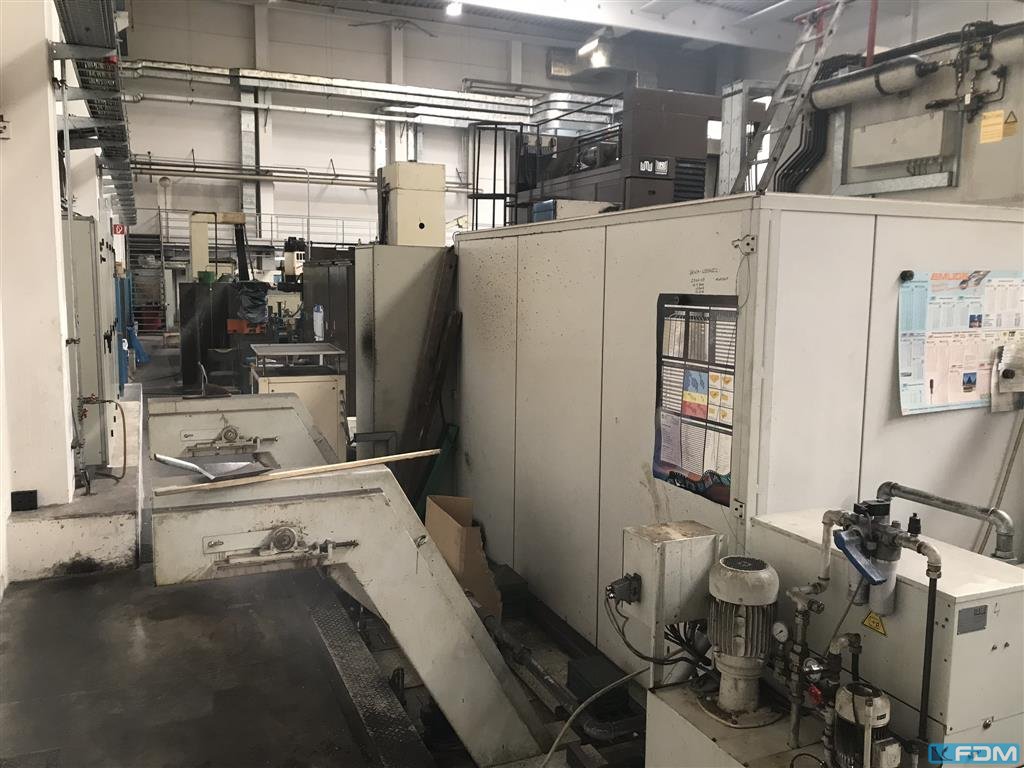

Späneförderer: 2 Stück Scharnierbandförderer Fabrikat DGS mit Wasserbehälter, Einschublänge 8.500mm
Fabrikat BKW Typ DL 55V-2KK, Leistung 2,41 l/min.;
kombiniertes Öl- Wasserrückkühlaggregat für hydr. Öl und Spindelkühlung
Kühlschmiermittelanlage: Bandfilter Fabrikat DGS Typ SBF 150
Bedienung: über Steuerpult Typ Heidenhain LE 426
X-, Y- und Z-Achse mit Heidenhain-Messstäbe.
Handbediengerät HR 410
hydraulischer Gewichtsausgleich (Z-Achse)

Ausstattung:
Umhausung (Schutzwände mit Sichtfenstern und Schutztüren)
Hydraulikanlage
Arbeitsraumbeleuchtung
