Details

Schleifscheiben-Ø:

350 mm

Schleifscheiben-Breite max.:

40 mm

Schleiftisch: schwenkbar:

25°

Gesamtleistungsbedarf:

21 kW

Maschinengewicht ca.:

8 t

Raumbedarf ca.:

4300 x 2050 x 1820 mm

Spitzenweite:

1200 mm

Gewindelänge:

bei Steigungswinkel 25 Grad Recht 850 mm

Gewindelänge:

bei Steigungswinkel 25 Grad Links 865 mm

Tischweg:

max 920 mm

Schleifdurchmesser min. beim Rundlaufschleif.:

0 - 200 mm

Schleifdurchmesser max. beim Rundlaufschleif.:

200 mm

Werkstückdurchmesser - max.:

220 mm

Spitzenhöhe:

der Maschine 1060 mm

Profiltiefe:

28 ( Modul 12) mm

Schwenkwinkel der Taktscheibe:

25 Grad rechts und links °

Abstand Schleifsp. - Spanneinricht. min./max.:

min 136 mm

Abstand Schleifsp. - Spanneinricht. min./max.:

max 276 mm

Schleifscheibenbohrung:

160 mm

Eilrücklauf:

30 mm

Umfangsgeschwindigkeit:

35 m/sec

Drehzahl:

1910 U/min

Hinterschliff:

max 6 mm

Beschreibung

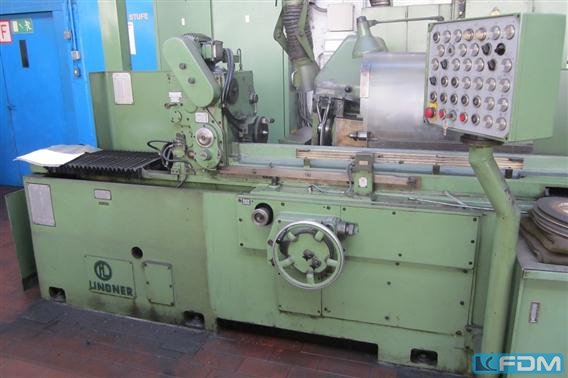

Halbautomatische Gewinde oder Schneckenschleifmaschine, Hydraulikaggregat, Schleifscheibenverstellung 140mm, Schleifspindelkegel 55mm K = 1,5.
Gewindeform - Abziehvorrichtung bis max 12 Modul, Radial - Teileinrichtung für 2,3,4,6, und 12 Teilungen,
Kühlölanlage 440 l, 2 Elektropumpen je 40 l/min 1,8 bar
