Details

Drehdurchmesser:

1100 mm

Drehlänge:

2020/3020/4520/6020 mm

Beschreibung

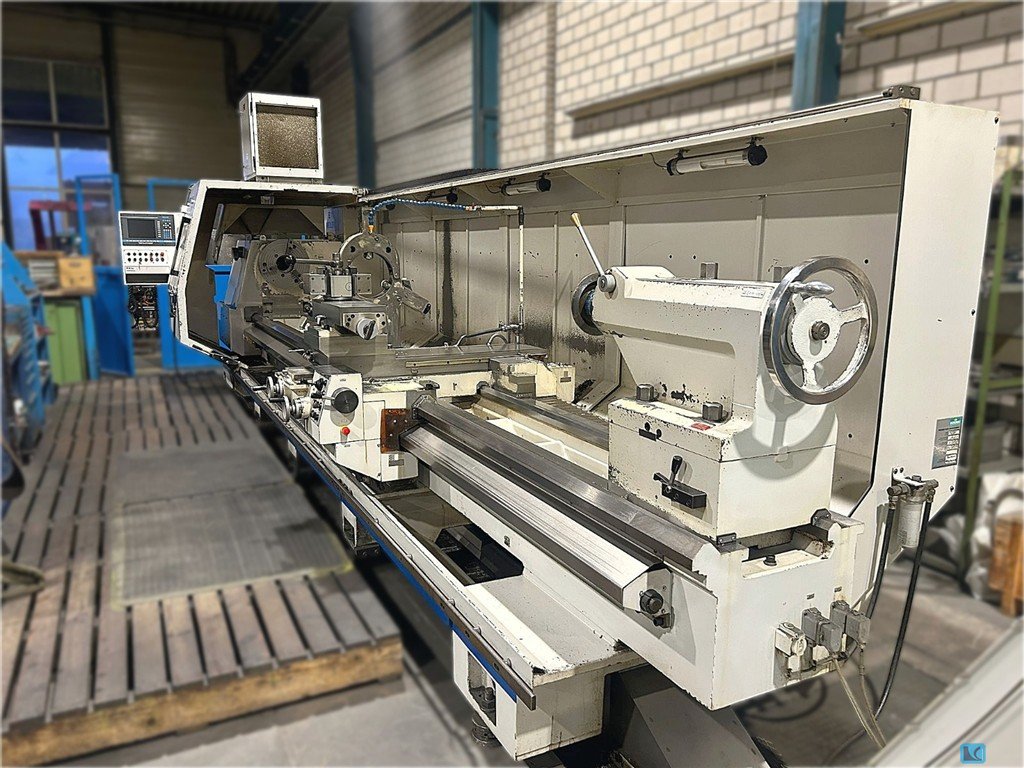

Technische Daten – WEILER Universal-Drehmaschine E110
Arbeitsbereich
Spitzenhöhe:
550 mm
Spitzenweite:
2000 / 3000 / 4500 / 6000 mm
max. Drehlänge:
2020 / 3020 / 4520 / 6020 mm
max. Umlauf-Ø über Bett:
1100 mm
max. Umlauf-Ø über Planschlitten:
730 mm
max. Umlauf-Ø in der Kröpfung:
1130 mm
Länge der Kröpfung vor Planscheibe:
230 mm
max. Werkstückgewicht:
6000 kg
Arbeitsspindel
Spindelkopf nach DIN:
55027
Spindel-Ø im vorderen Lager:
178 mm

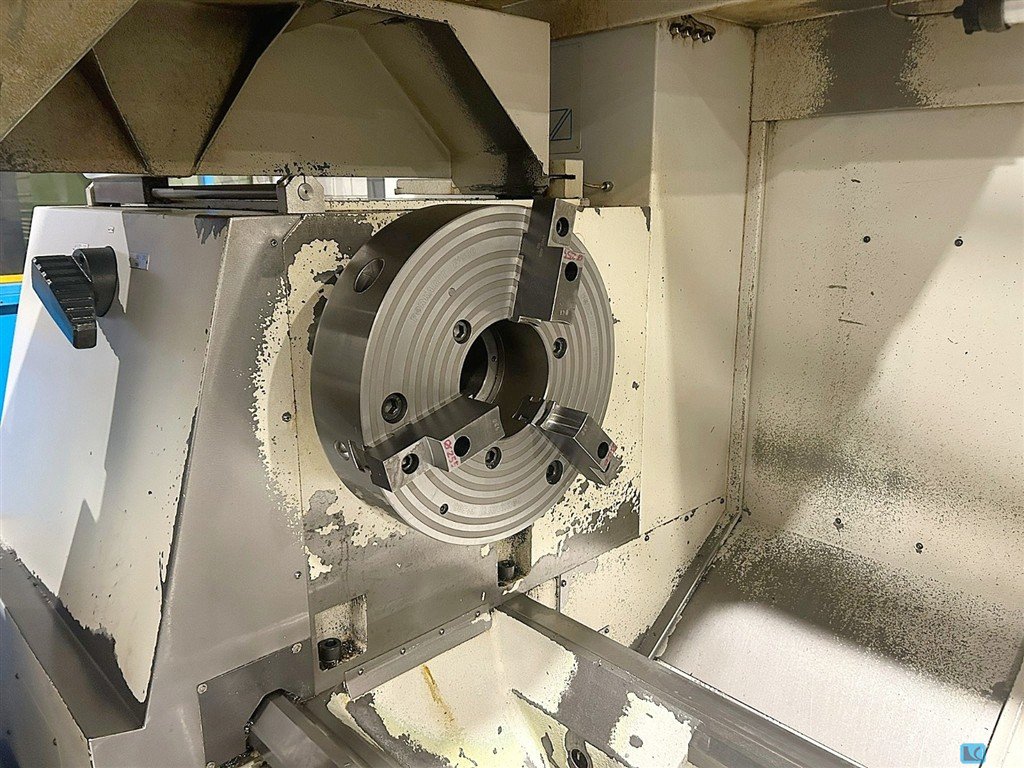

Planscheiben-Ø:
1000 mm
max. Drehmoment:
6000 Nm
Spindelbohrung:
128 mm
max. Futter-Ø:
500 mm
Innenkegel:
metrisch 140
Größe:
11
Support / Werkzeug
Werkzeugsystem:
Parat
Meißelquerschnitt:
40 × 40 mm
Anzahl der Bettschlitten:
1
Anzahl der Planschlitten:
1
Planhub:
590 mm
Längshub:
2020 / 3020 / 4520 / 6020 mm

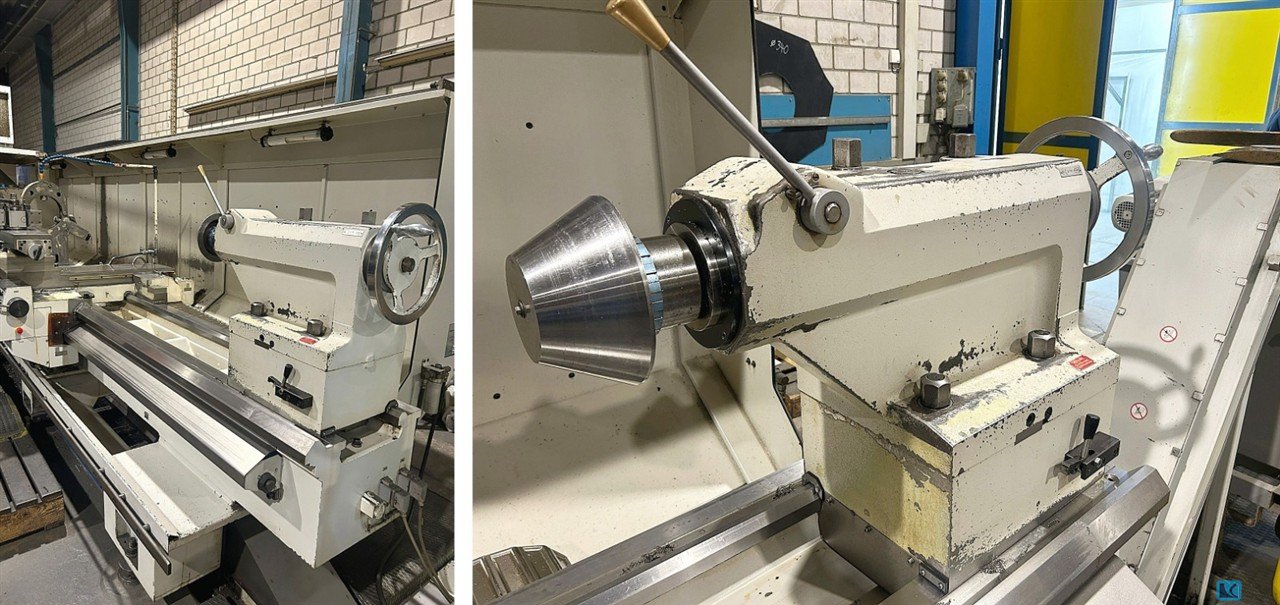

Reitstock
Pinolenkegel:
MK 6
Pinolen-Ø:
140 mm
max. Pinolenhub von Hand:
300 mm
max. Reitstockverschiebung von Hand:
2000 / 3000 / 4500 / 6000 mm
