Details

x-Weg:

800 mm

y-Weg:

950 mm

z-Weg:

1020 mm

Steuerung:

Sinumerik 840D sl MDynamics Operate

Drehzahl:

10.000 U/min

Leistung:

26/20 kW

Drehmoment an der Spindel:

340/262 Nm

Werkzeugaufnahme:

HSK-A 100

Werkzeugwechseleinrichtung:

120 (2x60) Pos.

Palettenwechsler 2x:

630 x 630  mm

Tischbelastung:

800 kg

Gesamtleistungsbedarf:

kVA kW

Maschinengewicht ca.:

20 t

Raumbedarf ca.:

3,3 x 6,15 x 3,2 m

Beschreibung

Mapal Tooltronic U-Achsensteuerung

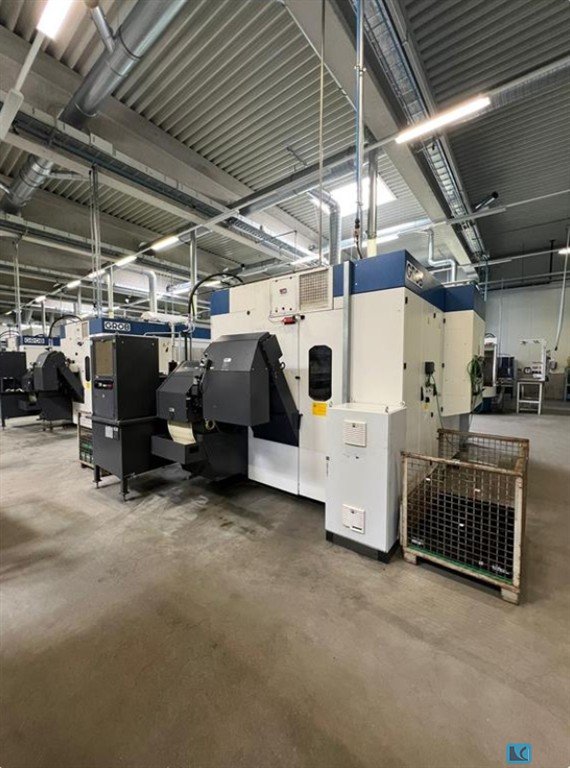

6-Achsen-simultan Horizontalbearbeitungszentrum mit gesteuertem Rund- Schwenktisch (A/B-Achse) Die B-Achse hat einen Schwenkbereich von 180°, d.h. das Teil kann über Kopf bearbeitet werden, die Späne können frei nach unten fallen. U-Achse = CNC-gesteuerte Radialbewegung des Werkzeuges, damit können unterschiedliche Durchmesser einer Bohrung mit einem Werkzeug bei einem Arbeitsgang bearbeitet werden. 2-fach Palettenwechsler, Paletten 630 x 630 mm 6-fach Hydraulikzuführung zu Paletten mit Kupplungsmechaniken, Drehdurchführung in A- und B-Achse, Spezial Hydraulik Pumpensystem. IKZ (10-80bar), Ein Spannkanal im Arbeitsraum mit Proportionalventil 10-200 bar elektromech. Werkzeuglängenprüfeinrichtung GROB, BLUM Laser für Werkzeugüberwachung Werkzeugcodierung Späneförderer, 3D Taster Messtaster M&H, Ölnebelabsaugung, el. Handrad Siemens HT8 Spülpistole, Kühlmittelspülung im Arbeitsraum Luftpistole Ölskimmer, Automatiktür Ferndiagnose Im Preis inbegriffen ist eine 6. Achse MAPAL Tooltronic mit 2U-Achsenköpfen: 1. LAT125-HSK100 2. LAT160-HSK100
