Details

x-Weg:

6500/13500 mm

y-Weg:

4000 mm

z-Weg:

1500 mm

w-Achse:

2250 mm

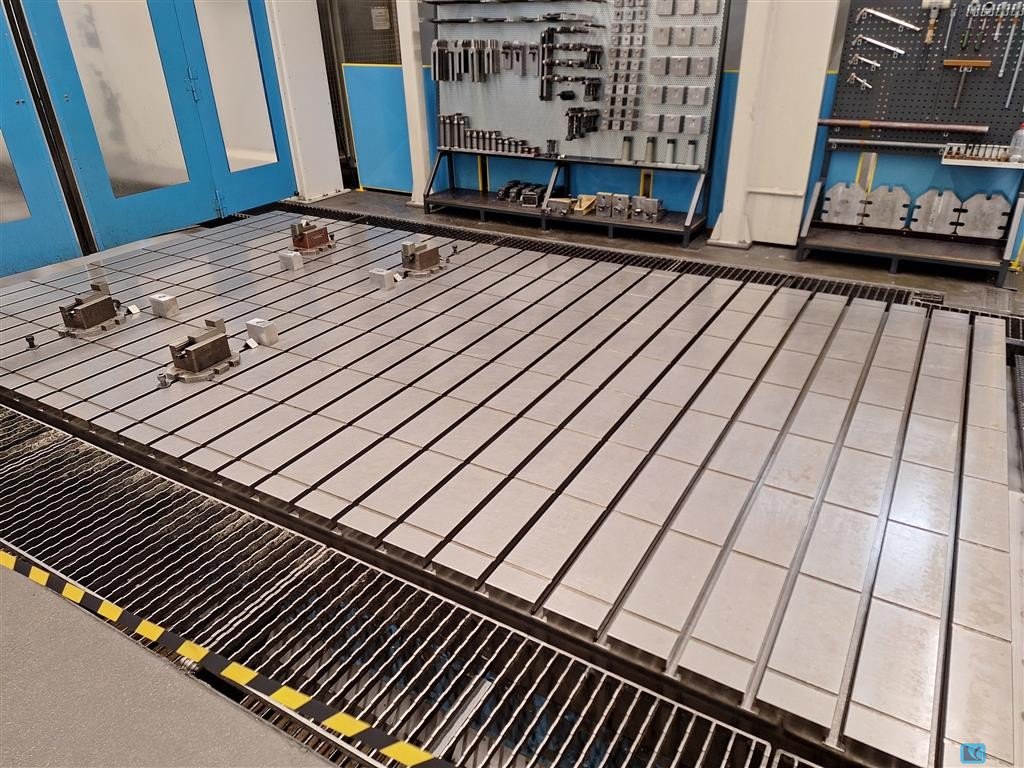

Tischfläche:

5500/12500 x 3000 mm

max. Werkstückgewicht:

50.000/75.000  kg

Stößelabmessungen:

520 x 625 mm

Frässpindelmotor:

67,4 ( s1/100% )  kW

Drehmoment an der Spindel:

2900 Nm

Werkzeugaufnahme:

DIN 69893 HSK-A 100

Frässpindeldrehzahlbereich:

1 - 1000 / 5 - 5000 U/min

Vorschubgeschwindigkeit:

1 - 24000 mm/min

w-Achse:

1 - 6000 mm/min

Durchgang zwischen den Ständern:

3500 mm

Durchgangshöhe:

3000 mm

Gesamtleistungsbedarf:

120 kW

Maschinengewicht ca.:

250  t

Raumbedarf ca.:

29,5 x 9,5 x 8,2 m

Beschreibung

mit CNC SIEMENS 840 D
autom. Werkzeugmagazin für 212 Werkzeugplätze
autom. Fräskopfmagazin für 6 Fräsköpfe
1 Bearbeitungsmodul -gerade- 67 kW, 2900 Nm, 5000 rpm, HSK-A 100
2 Bearbeitungsmodul -gerade verlängert- 40 kW, 1700 Nm, 5000 rpm, HSK-A 100
3 Bearbeitungsmodul -Winkel BM verlängert- 40kW, 4000 rpm, 1800 Nm, HSK-A 100
4 Bearbeitungsmodul -Winkel BM - 67 kW, 4000 rpm, 2900 Nm, 360 x 1°, HSK-A 100
5 Bearbeitungsmodul -Winkel BM - 67 kW, 4000 rpm, 2900 Nm, 360 x 1°, HSK-A 100
6 Bearbeitungsmodul -Universal Index BM - 40 kW, 4000 rpm, 2100 Nm,
C-Achse 360 x 1°, B-Achse +/- 110 x 1°, HSK-A 100
Kühlmitteleinrichtung, Späneförderer
