Beschreibung

TECHNISCHE DATEN
Vorschubgeschwindigkeit Kette 10 m/min
Arbeitshöhe - (Bündigfräsen) 8-50 mm
Anleimstärke Streifenkanten 0,4-2 mm
Anleimstärke Rollenkanten max. 2 x 45 mm
Max. &Ü;bermaß im Vergleich zu der Plattendicke 4 (2+2) mm
min. Plattenbreite für Rollenkanten
(mit min. Länge 210 mm) 65 mm
min. Plattenlänge für Rollenkanten
(mit min. Breite 100 mm) 140 mm
Schmelzkleberaggregat
Heizleistung 2,4 kW
Füllmenge 1,0 kg
Kappaggregat HF
Motorleistung 0,2 kW
Fräserdrehzahl 12000 U/min
Bündigfräsaggregat RI/100
Schrägstellung des Werkzeugs 0-10 Grad
Motorleistung je 0,35 kW
Fräserdrehzahl 12000 U/min

GRUNDAUSSTATTUNG
Maschinenständer mit Querrippen und Versteifungen für eine optimale Aggregatsaufhängung

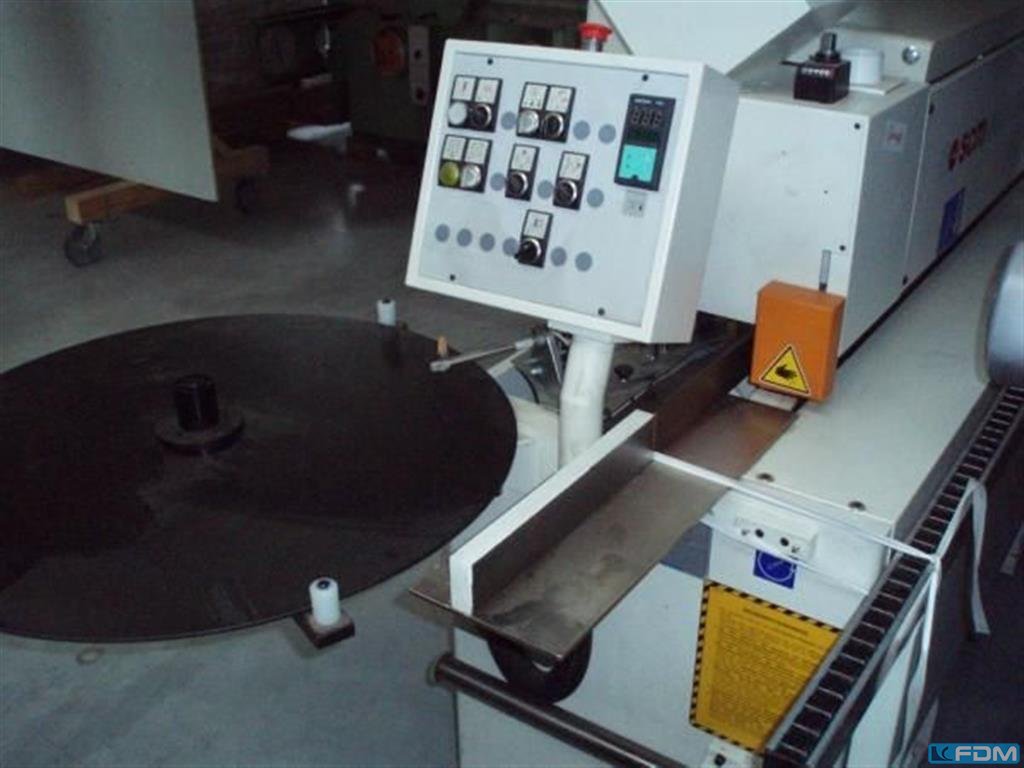

Schwenkbares Schaltpult
Auflagerollenbahn auf der ganzen Maschinenlänge
Absaugstutzen
Schutzhaube
elektrische Anlage mit abschliessbarem Hauptschalter und thermomagnetischem Motorschutzschalter
Notaustaster im Ein- und Auslauf
Inverter

PLATTENVORSCHUBSYSTEM
Vorschubkette mit Auflagen aus Gummi, mit hohem Reibungskoeffizienten, auf Industriekette befestigt
die Kette gleitet auf 2 Führungen aus gehärtetem und geschliffenem Stahl, einer runden und einer flache Führung, um einen geradlinigen Vorschub zu garantieren und gegen seitlichen Versatz zu schützen
der obere Druckbalken ist aus dickwandiger Stahlkonstruktion mit zwei Reihen gelagerter Rollen
manueller Hub des Druckwerkes mit automatischer Aggregatspositionierung bei Wechsel der Plattenstärke
mech. Digitalanzeige für die Kontrolle der gewählten Plattenstärke

ARBEITSAGGREGATE

LEIMAGGREGAT, AUFBRINGEN UND ANDR&Ü;CKEN DER KANTE
Leimbehälter (für Schmelzkleber), innen teflonbeschichtet für leichteren Leimwechsel
Auftragwalze für die Plattenleimauftragung
Digitalthermostat für die Temperatureinstellung der aufgetragenen Leimmenge
automatische Temperaturabsenkung, um die &Ü;berhitzung des Leimes bei zeitweiliger Nichtbenutzung der Maschine zu verhindern
Vorrichtung für die Wiederverwertung von unverbrauchtem Kleber
automatisches Aufbringen der Kanten mit Kappmesser für Rollenware bis 2 mm . Vorrichtung für die optimale Führung der Kante.
Andruckrollen mit Pneumatikregelung. 2 Rollen: die erste angetriebene Rolle mit Motor und Kupplung. Beide Rollen mit mech. Druckeinstellung
Andruckrollenverstellung ausserhalb der Schutzhaube
Drehteller


KAPPAGGREGAT "HF"
mit Hochfrequenzmotor für 90 Grad-Kantenschnitte vorn und hinten.
Die Blattverstellung in Bezug zur Schnittebene ist mit einer Kopiervorrichtung ausgerüstet, die einen gleichbleibenden und genauen Schnitt unter allen Arbeitsbedingungen gewährleistet.

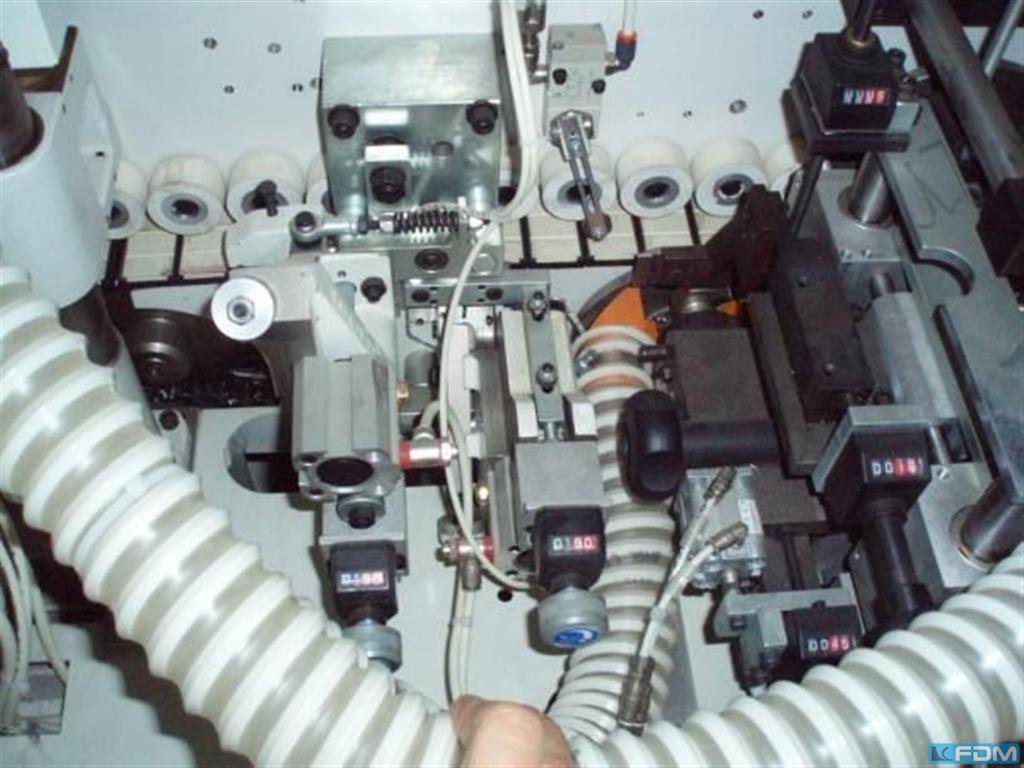

SCHRÄGSTELLBARES B&Ü;NDIGFRÄSAGGREGAT "RI/100"
Manuelle Schrägstellung von 0 bis 10 Grad.
Dieses Aggregat ist mit 2 unabhängigen Hochfrequenzmotoren auf einer Halterung für Bündigfräsen oben und unten befestigt.
Horizontale und vertikale Motorverstellung auf gehärteten und geschliffenen Stahlführungen mit Kugelrollbüchsen.
Jeder Motor komplett mit vertikalen Tastrollen und horizontalen Tastrollen und Gleitschuhen mit geschliffenen und verchromten Kontaktflächen, für perfekte Werkzeugpositionierung. Zwei Arbeitspositionen mit manueller Verstellung über Revolver mit 4 Anschlägen. Das Aggregat ist komplett mit HM-aufgelöteten Bündig- oder Radiusfräsern, entsprechend der Ausführung ausgestattet.

ZIEHKLINGENAGGREGAT "RAS/K" (nur für Ausf. E)
zur Endbearbeitung der Kanten aus PVC/ABS. Das Aggregat sichert eine optimale Endbearbeitungsgenauigkeit dank der horizontalen- und vertikalen Tastrollen, die eine genaue Werkzeugpositionierung am Arbeitspunkt sichern. Das Aggregat ist komplett mit 2 mechanischen Digitalanzeigen und 2 Nonius
um die Einstellungen der vorderen Tastrollen und Messer zu erleichtern.
Fräserpaar inklusive (R= 2 mm)

Freier Platz für eins der folgenden Aggregate:
Ziehklingenaggregat (nur für K 200)
Bürstenaggregat
Flächenziehklinge

Ausstattung: Serie und gewählte Optionen

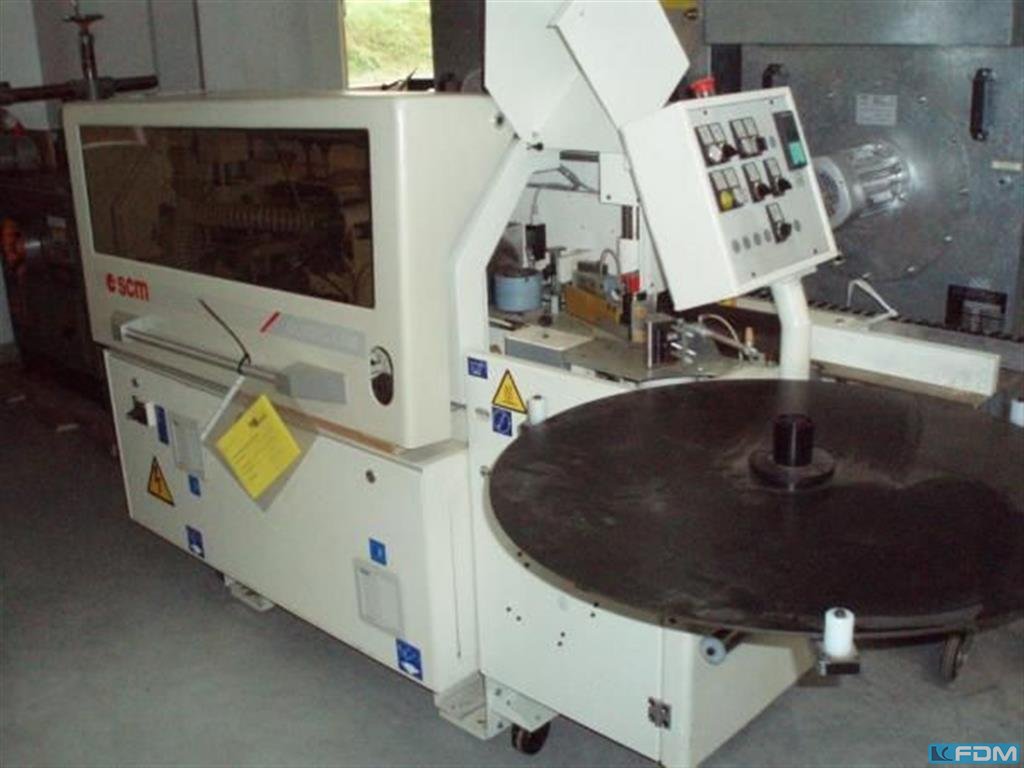

- 01.12.53 Olimpic K 200 - Kompakte einseitige Kantenanleimmaschine mMit Einphasenstromversorgung (230V - 50/60 HZ)
- 50.02.14 Europäische Sicherheitsvorschriften (CE)
- 37.01.12 Fahrwerk
- 62.11.74 Verstärktes Kappmesser für max. 3 mm Rollenware
Anstatt des Standard-Kappmessers. Max. Abmessung des Kantenabschnitts 135 mm² (z.B. 3 mm Stärke x 45 mm Höhe)
- 62.11.69 "KK" Kappaggregat anstatt des Standardaggregats
Ersetzt das "HF" Kappaggregat.
Technische Eigenschaften des "KK" Aggregats:
Ein Hochfrequenzmotor mit 2 Fräserpaaren für Schnitt der überstehenden Kanten vorn und hinten.
Zwei Arbeitspositionen um den Schnitt der Kante mit geradem oder schrägstellbarem Sägeblatt ausführen zu können.
Es ist möglich Post/Softformingkanten zu kappen.
Zwei Tastrollen für die genaue Fräserpositionierung.
Fräserpaar inklusive.
- 62.10.27 Positionierung des "KK" Kappaggregats vom Schaltpult
Vorrichtung für die pneumatische Positionierung des Aggregats vom Schaltpult um den Schnitt mit geradem oder schrägstellbarem Sägeblatt ausführen zu können.
(1. oder 2. Arbeitsschritt)
- 62.11.70 Kit mit 2 pneum. Verstellungen für schrägstellbares Bündigfräsaggregat
Vorrichtung für die pneumatische Positionierung des schrägstellbaren Bündigfräsaggregats vom Schaltpult, für einen raschen Bearbeitungswechsel je nach Kantenstärke (z.B. von dünner Kante auf 2 mm Kante und umgekehrt).
Mit dieser Option wird das Aggregat mit HM-aufgelöteten Radiusfräser R 2 mm geliefert.
- 97.05.13 Motorverstärkung des oberen Bündigfräsaggregats
Verstärkung nur für oberen Motor des 1.
Bündigfräsaggregats von kW 0,35 auf kW 0,50
- 62.10.73 Werkzeuge mit Wendeplatten anstelle der HM-Fräser
Ersetzt alle HM-Fräser durch Wendeplatten-Werkzeuge
- 62.11.72 Ziehklingenaggregat (E)
Zur Endbearbeitung der Kanten aus PVC/ABS 2 mm. Das Aggregat sichert eine optimale Endbearbeitungsgenauigkeit dank der frontalen- und vertikalen Tastrollen, die eine genaue Fräserpositionierung sichern.
Das Aggregat ist komplett mit 2 mechanischen Digitalanzeigen und 2 Nonius um die Einstellungen der frontalen Tastrollen und Messer zu erleichtern.
Fräserpaar inklusive (R=2 mm)
Mit dieser Option wird das Bündigfräsaggregat mit HM-aufgelöteten Radiusfräser R 2 mm, anstatt der geraden Fräser, geliefert.
- 15.00.13 Pneumatische Fernverstellung (on-off) für Ziehklingenaggregat vom Schaltpult.


Lagerort: Nattheim
