Beschreibung

- NEU -

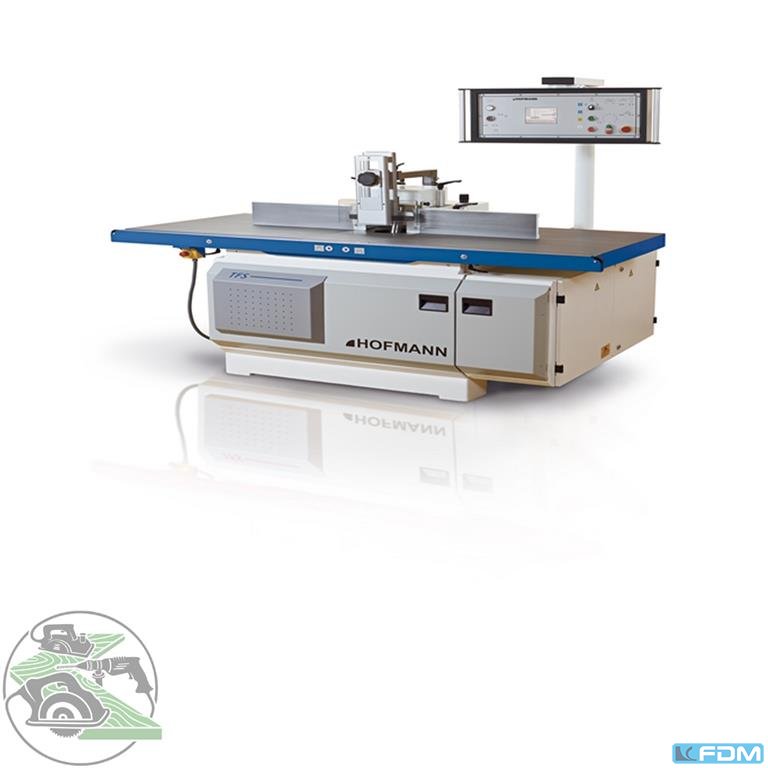

Fabrikat Hofmann
Typ TF/TFS 1245 ECO- Ein- bzw. Zwei-Achsensteuerung für Fräshöhe und (-schwenkung bei TFS 1245)
über Touchscreen-Bedienoberfläche
- 5,7? Touchscreen TFT LCD VGA, Farbtiefe 16 Bit, 256 Farben, Blickwinkel 140°/110°
- Klar gegliederte Bedienoberfläche
- Struktur der Bedienfelder und die Symbole sind in allen Masken gleich
- Symbole sind zudem textunterstützt
- Permanente Navigationsleiste daher kein Umschaltung zwischen den Masken und
keine Zwischenschritte (wie z. B. ?Home-Seite)
- Einfache, selbsterklärende Bedienerführung durch Hinweis- und Informationszeile
- Masken: Manuell , Programm und Werkzeug
- Programmspeicher mit 99999 Plätzen (hierdurch optimale Organisation).
Es werden die Achse Fräshöhe (und Spindelschwenkung bei TFS 1245) hinterlegt
- Bildliche Darstellung des Werkstücks
- Werkzeugspeicher mit 99999 Plätzen (hierdurch optimale Organisation mit hoher Effizienz.
System offene Datenstruktur, benutzerkonform anlegbar, für alle Werkzeuge).
Es werden alle Daten des verwendeten Werkzeugs hinterlegt
- Bildliche Darstellung der Werkzeuge
- eigene Fotos für Werkstück und Werkzeug können mit USB-Stick eingefügt werden
(USB-Stick mit Datensicherungssoftware erforderlich)
- jeweils Listensuchfunktion für Programm und Werkzeugspeicher
- komfortable Referenzfahrt für alle Achsen
- Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich für Fräshöhe
- Datenschutz durch Schlüsselschalter
- USB-Schnittstelle für Datensicherung
- Umstellmöglichkeit auf Landessprache

Technische Daten:
Tischbreite 815 mm
Tischlänge * 1.250 mm
Tischhöhe 890 mm
Tischringe-D * 420/252/206/105/66 mm
Schwenkbereich ** - 45,5 bis + 45,5°
Frässpindel D * 30 mm
Aufspannlänge * 140 mm
Höhenverstellung Spindel max. 150 mm
Höhenverstellbereich Funktionsstativ (optional) 0-175 mm
Motorstärke * 7,5 kW
Drehzahlen * 3.000/4.500/6.000/9.000 U/min.
Absaugstutzen-D (2 Stück) 120 mm
Mindestluftstrom 1440 m3/h
Gewicht 950 kg
Aufstelltiefe 1195 mm
* Angaben im Standard, optional erweiterbar
** nur bei TFS 1245, da TF 1245 nicht schwenkbar
ab Werk
