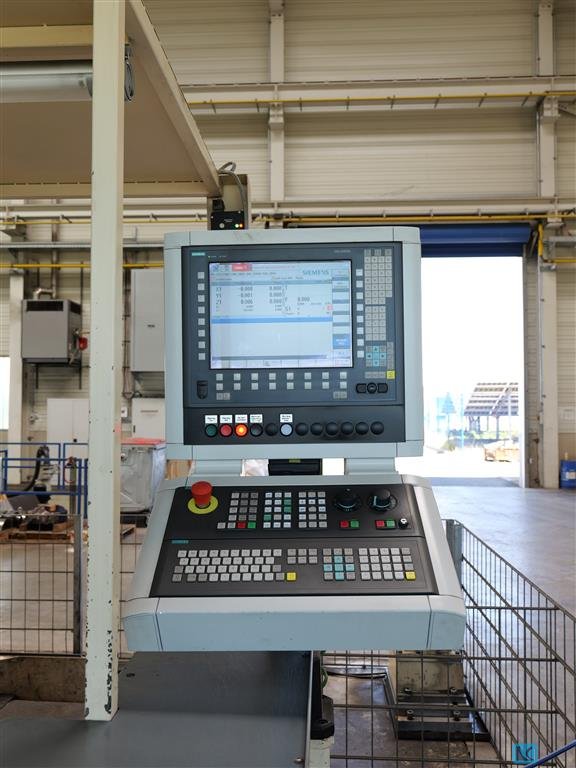

Details

x-Weg:

7.000 mm

y-Weg:

2.100 mm

z-Weg:

1.500 mm

z-Weg vertikal:

1.200 mm

Vorschubgeschwindigkeit X,Y und Z-Achse:

2 - 12.000 mm/min

Eilganggeschwindigkeit X, Y und Z-Achse:

12.000 mm/min

Antriebsleistung 100% ED / 60% ED:

31,5 / 39 kW

Aufnahmekonus für Werkzeuge mit Steilkegel:

SK50 (DIN 69871)

Spindeldrehzahlen:

22 - 2240 U/min

Schwenkbereich Fräskopf:

180 °Grad

Schwenkbereich Fräskopfaufnahme:

340 °Grad

Werkzeugeinzugskraft:

19 kN

Abmessungen Aufspannplatte:

6.000 x 1.500 x 300 mm

Anzahl der T-Nuten:

6

T-Nuten:

28H7 DIN 650

T-Nuten - Abstand:

250 mm

max. Belastung:

10 t/m²

Gewicht Aufspannplatte, ca. :

7,2 t

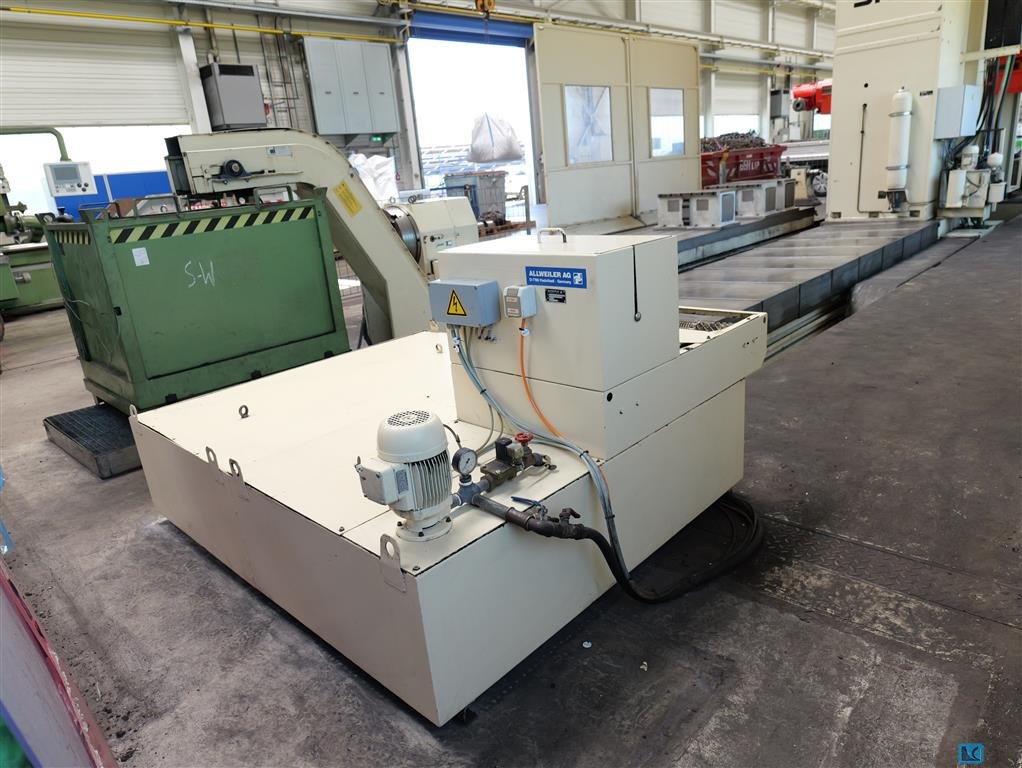

Fabrikat:

ALLWEILER AG

Typ:

PF 60 DVS / 500

Pumpenleistung, bei max. 3 bar:

40 l/min

Fabrikat:

SCHIMPKE-HAAN

Typ:

DK-H 62-V

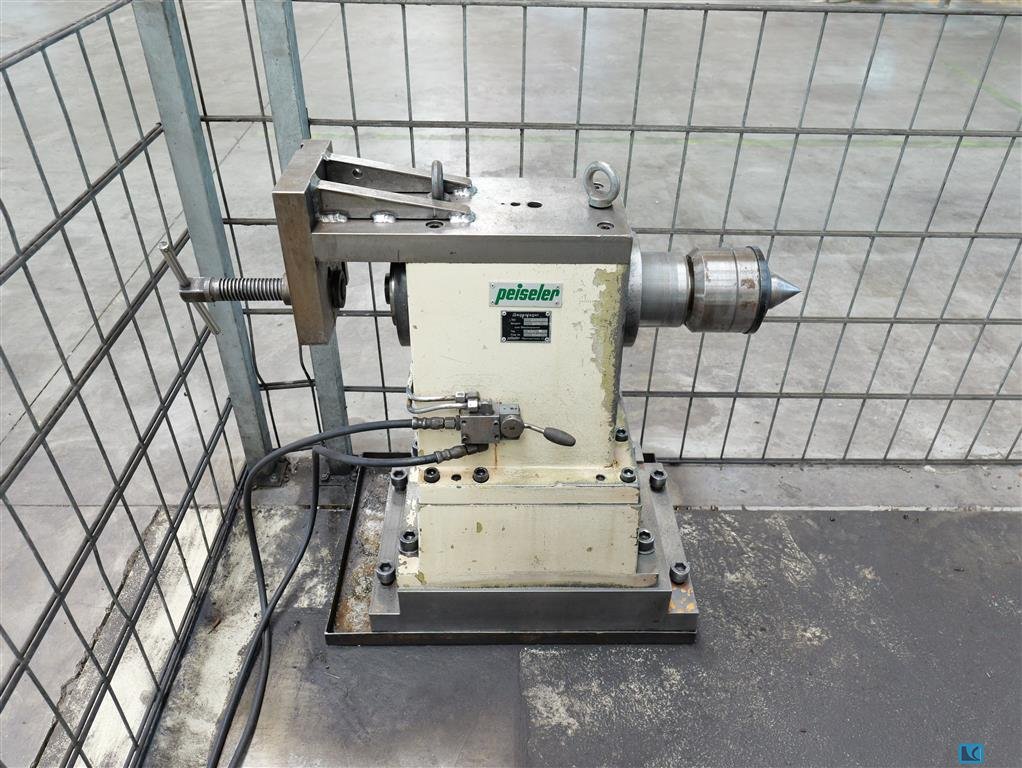

Fabrikat:

PEISELER REMSCHEID

Typ:

AWU 650

Baujahr:

1995

Betriebsdruck, max. :

70 bar

mit vertikaler Planscheibe, Durchmesser :

650 mm

Planscheibendrehzahl, max:

5 U/min

Tangentialmoment geklemmt :

8.000 Nm

Kippmoment:

26.800 Nm

Teilgenauigkeit aus Scheckengetriebe +/-:

12 sec

NC Teileapparat
Fräskopf Ausführung mit hydromechanischer Werkzeugschnellspannung
Direktes berührungsloses Messen über Linearmesssysteme
Indirektes Messen der Winkelstellungen von Fräskopf und Fräskopfaufnahme
Ölumlaufschmierung für Hauptgetriebe und Fräskopfantrieb
Impulszentralschmierung für Führungsbahnen und Kugelrollspindeln
Kühlmittelführung durch Fräskopfaufnahme und Fräskopf
Arbeitsbühne mitfahrend in X-Richtung, Schutzverkleidung mit Sichtfestern
