max. Werkstücklänge:

4500 mm

Frässpindel:

1 Stück

Hauptmotor:

12 kW

Beschreibung

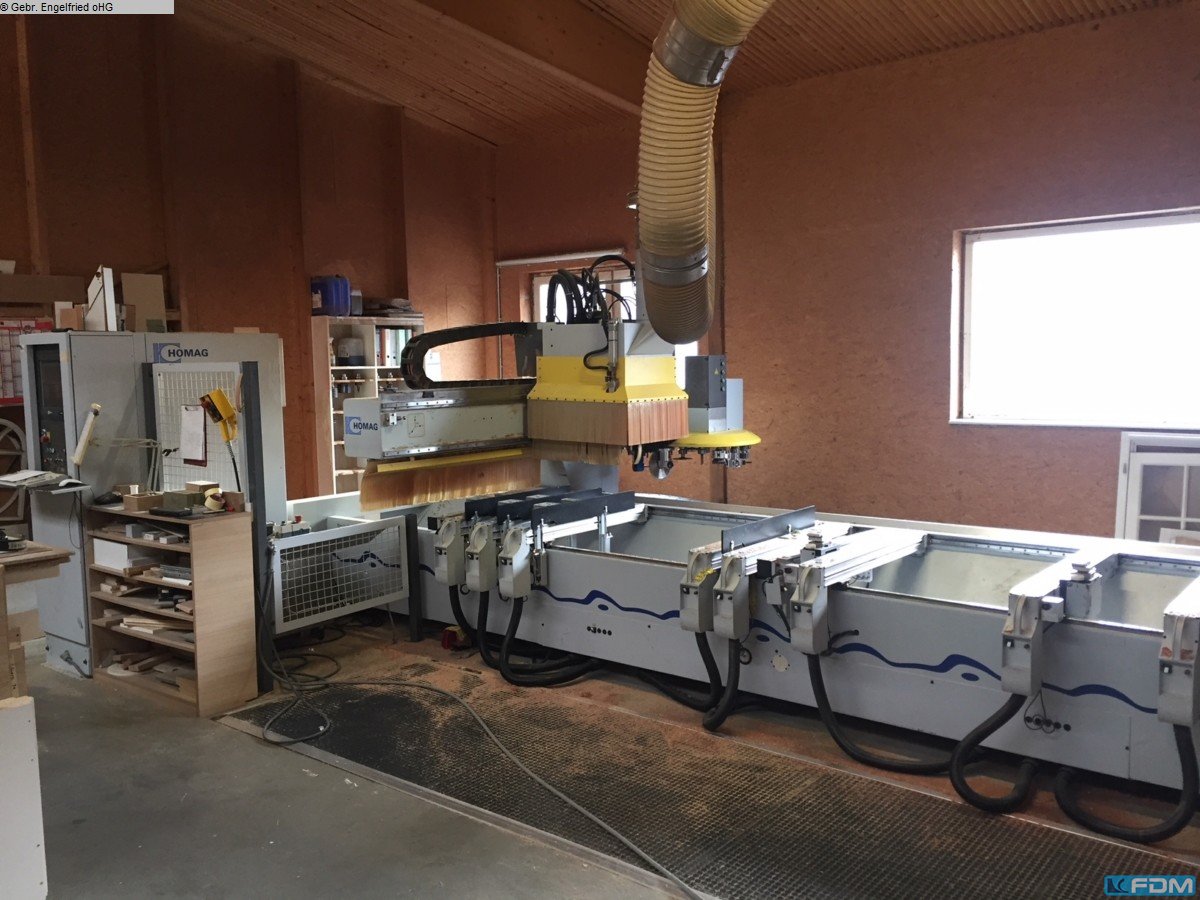

HOMAG Bearbeitungszentrum GENIUS BOF 411/45/PM
-----------------------------------------------
Elektronisch gesteuertes Fräs- und Bohrzentrum zur kommissions-
weisen Fertigung von Möbelteilen, Massivholzteilen und
Bauelementen, z.B. Fenster, Türen, Treppen. Mit 1 Hauptspindel.

KURZBESCHREIBUNG DER GRUNDAUSRÜSTUNG:
• Konsolen-Aufspanntisch „K“.
• HOMATIC-Steuerung PC 83 mit Windows-Bedienung.
• Hauptspindel 12 kW.
• Tellerwechsler 18-fach.
• Geniale Schnittstelle zum Einwechseln von Bearbeitungs-
aggregaten mit integrierter Pneumatikversorgung und Antrieb
C-Achse.
• Programmiersystem WoodWOP.
• Laser-Positionierhilfe.



TECHNISCHE DATEN:
Werkstücklänge bei BOF 411/45/PM max. 4500 mm

Werkstückbreite max. 1150 mm für alle Aggregate
max. 1300 mm für Fräsbearbeitung bis Fräser Ø 20 mm

Werkstückdicke max. 60 mm mit Standardspanner
max. 200 mm mit Spannschablonen (kundenseits)

Die angegebenen Werkstückabmessungen sind nicht den
max. möglichen Bearbeitungsgrößen pro Aggregat gleich-
zusetzen - siehe separate Tabelle.
Die min. Werkstückgröße ist abhängig von Spannvorrichtungen,
Werkstückoberfläche und Kontur.
Arbeitshöhe Unterkante Werkstück 920 mm.
Bodenverhältnisse müssen dem Fundamentplan entsprechen.


HAUPTSPINDEL 12 kW, wassergekühlt
Für Werkzeugaufnahme für HSK F63 - DIN 69893. Inkl.
Raumabsaugung für alle Werkzeuge und Aggregate.
Drehstrom Asynchronmotor 12 kW bei S1, 600 Hz,
wassergekühlt. Der Wasserkreislaub arbeitet automatisch
über Pumpe und mit Temperaturüberwachung.
Werkzeuggewicht max. 6 kg inkl. Aufnahme.
WZ-Länge max. 200 mm ab Motor-Spindelunterkante,
Werkzeug-Ø max. 180 mm für Fräswerkzeuge,max. 200 mm für Schleifwerkzeuge.
Frequenzwandler 15 kW zur elektronischen
Drehzahlregulierung. Drehzahlbereich stufenlos
programmierbar von 1500 bis 18.000 1/min. Volle
Nennleistung ab 12.000 1/min. Bei Reduzierung der
Drehzahl reduziert sich die Leistung entsprechend.
Ohne Werkzeugaufnahme und Werkzeuge.

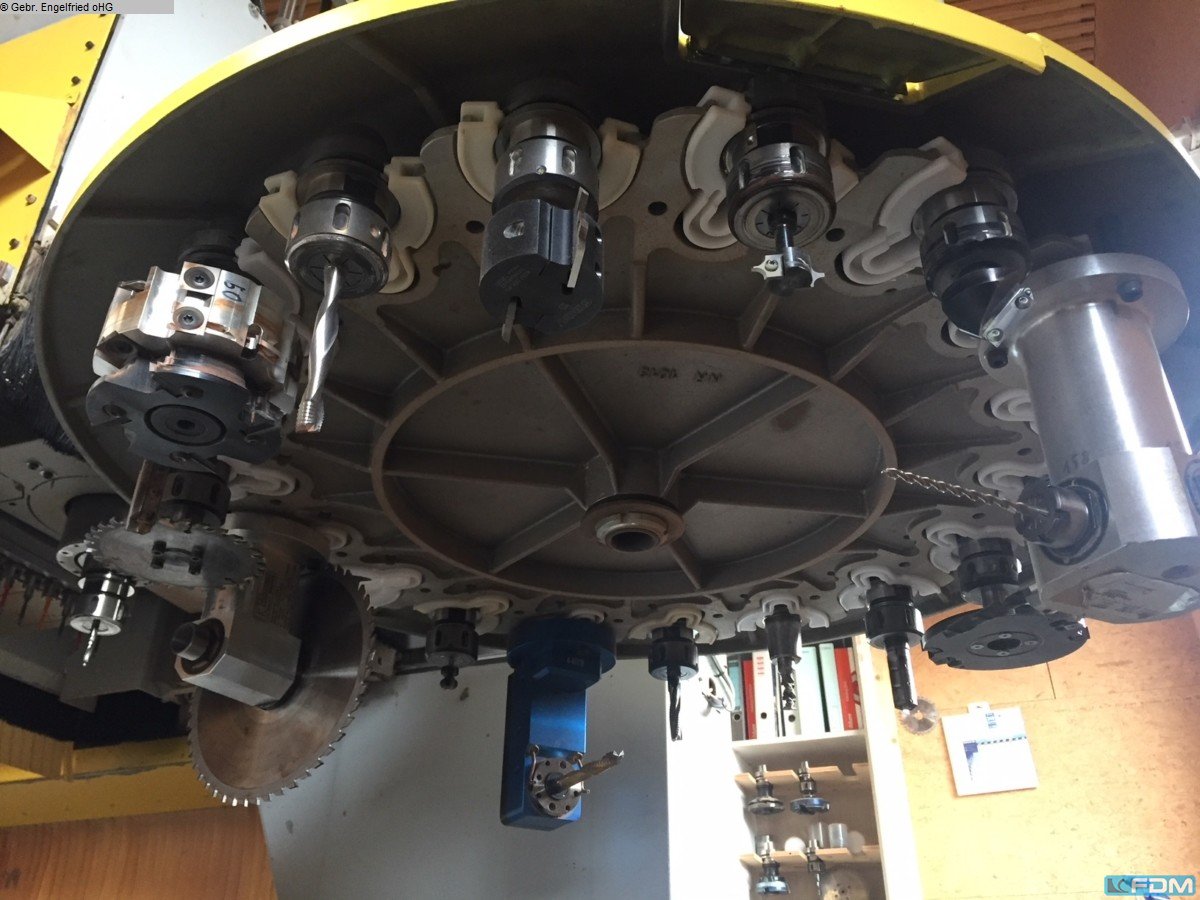

TELLERWECHSLER 18-FACH
für Werkzeuge und Aggregate mit HSK F 63.
Tellerwechsler für 18 Werkzeug-/Aggregatplätze.
Werkzeuggewicht max. 6 kg inkl. Aufnahme.
WZ-Länge max. 200 mm ab Motor-Spindelunterkante.
Mögliche Werkzeug- und Aggregatbestückungen:
- 18 x Durchmesser max. 130 mm oder
- 9 x Durchmesser max. 180 mm und
9 x Durchmesser max. 70 mm.
Werkzeugdurchmesser max. 200 mm für Schleifwerkzeug,
Achsgesteuerter Antrieb des Werkzeugtellers für schnellen
Werkzeugwechsel.

AGGREGATE-SCHNITTSTELLE FÜR HAUPTSPINDEL
zum Anschluss der Bearbeitungsaggregate.
Inkl. Schnittstelle Pneumatik und Schwenkantrieb C-Achse
mit Drehmomentmitnahme und 3-Punkt-Abstützung. Antrieb
für alle Aggregate mit Schwenkachse. Schwenkbereich ohne
Begrenzung. Schlauchlose Druckluftführung.


CNC-PROGRAMMIERSYSTEM WOODWOP
Mit diesem Softwarepaket können CNC-Programme für
die NC-Steuerung grafisch interaktiv erstellt werden. Es
beinhaltet folgende Funktionen:
• komfortable, vollständig menügeführte Bedienoberfläche,
Konturerzeugung über ein integriertes Konturzugprogramm/
Maßeingaben über absolute Werte oder über Variablen
zur einfachen Erzeugung von Varianten (Variantenprogramm),
• menügeführte Anwahl der einzelnen Bearbeitungen/grafische
Darstellung des programmierten Werkstücks direkt bei der
Eingabe am Bildschirm,
• automatisches Siegeln der Teile.

POSTPROZESSOR
Der Postprozessor erzeugt in Verbindung mit WoodWOP
CNC-Programme in DIN 66025.

LASER-POSITIONIERHILFE FÜR VAKUUMSPANNER
Über ein separates Unterprogramm werden dem Maschinen-
führer mit einem Laserstrahl (Fadenkreuz) die exakten Sauger-
positionen angezeigt. Der Laser ist an der Hauptspindel
angebaut.


VKNR.: 7206
4 Abhubschienen für Konsolentisch Gleitbelag
Abhubschiene mit Kunststoffgleitbelag, seitlich an der
Konsole angebaut.
Hubeinrichtung für 100 mm Freiraum unter der Werkstückauflage.
Gesamthub ca. 105 mm. Hubkraft pro Abhubschiene 35 kg.
Die Position an den Konsolen muss gemäß technischen Daten
festgelegt werden.

VKNR.: 7316
4 Spannelement 3-stufig manuell für K-Tisch
3-stufiges mechanisch-/pneumatisches Spannelement zum
Aufspannen von geraden Holzkanteln, Kantelpaaren und
Rundbögen.
Anordnung seitlich an der Konsole mit Anschluss an das
Druckluftsystem. Spannbereich 15 - 80 mm.
Pneumatische Spannelemente absenkbar zum Umsetzen
bei Rundbögen.
Inkl. pneumatisch unterstützten und absenkbaren Werkstück-
auflagen für breitere Werkstücke.
Betätigung über Handventil an der Konsole. Zur Dimensionierung
der Spannflächen sind bei Sonderprofilen die zu spannenden
Profilquerschnitte mit HOMAB abzustimmen.

VKNR.: 7407
Bohrkopf 17 Spindeln vertikal
1 Motor, 1,9 kW, frequenzgeregelt.
Drehzahl stufenlos regelbar 4000 - 7500 1/min.,
für Vertikalbohrungen, Ausstellhub 50 mm.
16 Bohrspindeln bis max. 35 mm Bohrungsdurchmesser,
1 Bohrspindel bis max. 20 mm Bohrungsdurchmesser.
Jede Spindel einzeln abrufbar.
11 Spindeln in X-Richtung, 7 Spindeln in Y-Richtung.
Anordnung der Spindeln in T-Form.
Spindelabstand 32 mm
Bohrerlänge 70 mm
Schaftdurchmesser 10 mm

VKNR.: 7515
1 Säge- und Bohraggregat schwenkbar für WZ-Wechsler
Zum automatischen Einwechseln in die Hauptspindel.
Für Schmiegenschnitte sowie schräge Bohrungen.
Manuell 0 - 90° schwenkbar.
Aufnahmeflansch Ø 30 mm mit 4 St. Senkkopf-
schrauben M5. TK-Ø 52 mm. LL.
Vorbereitet für Kappsäge Ø max. 220 mm.
Bohreraufnahme mit Weldon-Spannfutter Ø 10 mm.
Nutzlänge gem. technischen Daten.
Drehzahl max. 9000 1/min.
Über C-Achse unbegrenzt schwenkbar.


VKNR.: 7527
1 Fräs-/Bohraggregat 2 Spindeln horizontal Ø 16 mm
zum Einwechseln in die Hauptspindel.
Mit 2 Spindeln zum Ausfräsen von Schlosskasten und Stulp
horizontal bei Türen, Staketenbohrungen usw.
Mit integrierter Ausblasdüse.
Zweiseitiger Spindelaustritt:
- 1 x Weldon-Spannfutter Durchm. 16 mm
Werkzeuggesamtlänge max. 180 mm
Werkzeugausstand max. 135 mm
- 1 x Spannzange ER 16 DIN 6499 mit Durchm. 10 mm
Werkzeuggesamtlänge max. 70 mm
Werkzeugausstand max. 40 mm
Drehzahl max. 12.000 1/min.
Ohne Werkzeuge.
Über C-Achse unbegrenzt schwenkbar


Maschine ohne Beabreiuntgswerkzeuge.

(technsiche Angaben laut Hesteller - ohne Gewähr!)
