Details

max. Werkstücklänge:

5150 mm

Frässpindel:

1 Stück

Hauptmotor:

16 kW

Steuerung:

Beckhoff

Beschreibung

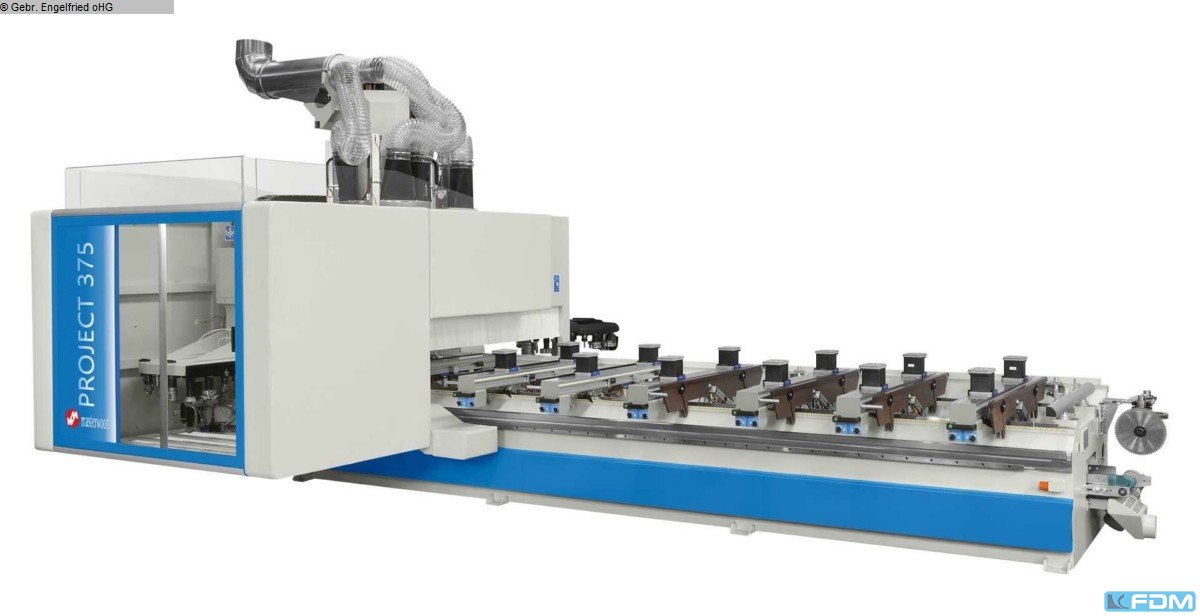

CNC-Bearbeitungszentrum Masterwood Project 385 WL, NEUMASCHINE

Der Allrounder für
Fenstern, Rundbogen und Türen
Innenausbau
Pfosten-Riegel
5-Achsbearbeitungen aller Art

Ausführliche Beschreibung in der nebenstehender PDF-Datei!

HIGHLIGHTS:

- Arbeitsbereich: X = 5150 mm; Y = 1500 mm; Z = 200 mm
- 1 Stk. 5-Achs-Hochleistungsspindel, 16 kW,
doppelt gelagert mit HSK 63 F Aufnahme
- fest installierter Bohrkopf mit 19 Spindeln
mit 7 einzeln abrufbaren Vertikalbohrspindeln X-Richtung
mit 6 einzeln abrufbaren Vertikalbohrspindeln Y-Richtung
mit 2 doppelten Horizontalbohrspindeln X-Richtung
und 1 doppelte Horizontalbohrspindel in Y-Richtung
Sägeaggregat in Bohrkopf integriert

- Karussellwerkzeugwechsler mit 22 Plätzen und 102 mm Rasterabstand
- Karussellwerkzeugwechsler mit 16 Plätzen und 102 mm Rasterabstand
- lineares 4-fach Werkzeugmagazin

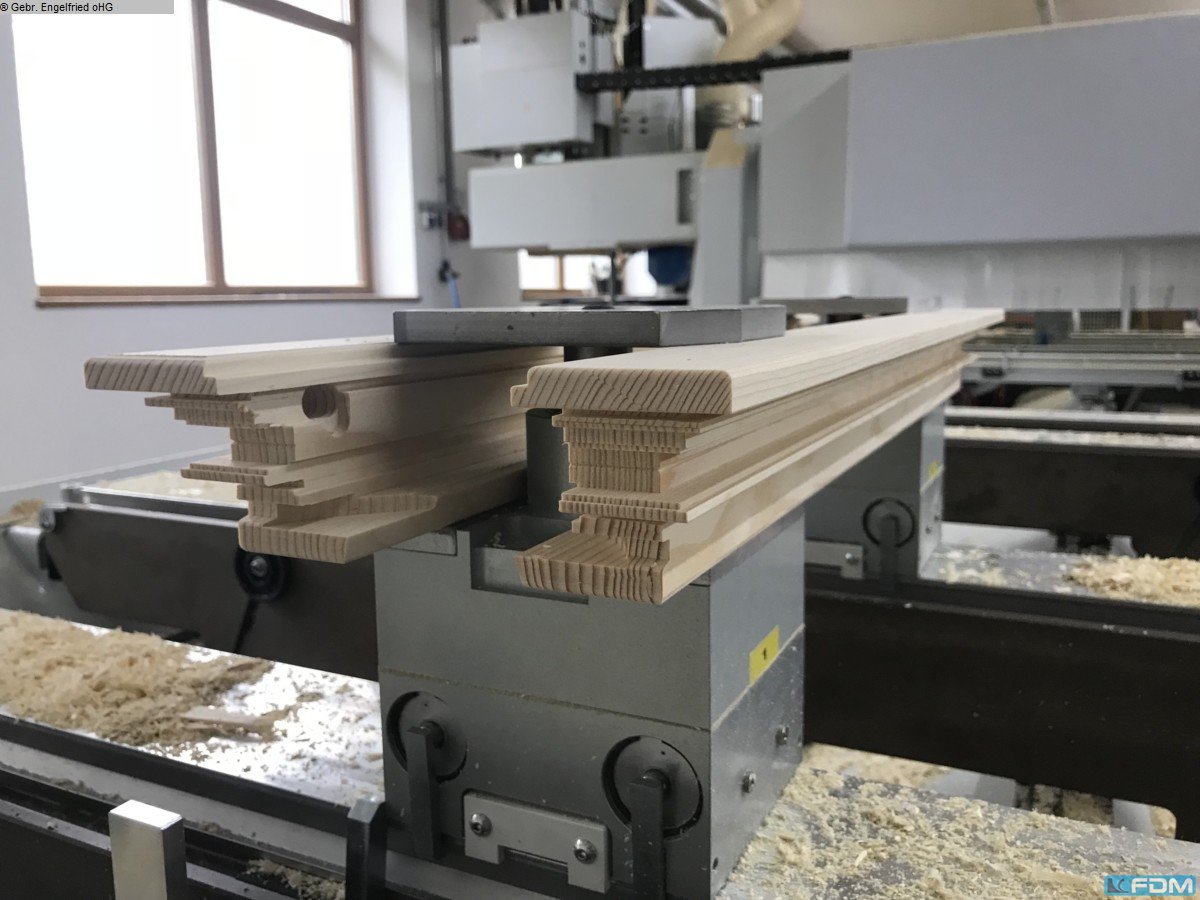

- spezielle Spanner für gerade Fenster- und Türenteile
- spezielle Spanner für runde Fenster- und Türenelemente
- 24 Stk. Vakuummspanner für Innenenausbau
- Vakuumpumpe
- Spänetransportband
- umfangreiche Konstruktions-Software für Innenausbau, Plattenbearbeitung sowie
f. Fenster und Türen:
Masterwork: 2D-Wop für Standardanwendung Plattenbearbeitung/Innenausbau mit
Zusatzfunktion Lamello-Verbindung

Master 3D Stufe 2: für komplexere Bearbeitungen,
optional auch erweiterbar für 5-Achs voll interpolierend

MasterWindow: Integrierte Fenster- und Türenkonstruktionssoftware
d.h. Maschine muss nicht (aber kann natürlich) mit externer Branchensoftware
angesteuert werden.


VIDEO zeigt Fertigung von 4 Flügelteilen in einer Aufspannung mit
Komplettbearbeitung inklusive Glasleistenfertigung. Eckverbindung Hybrid.
Selbstverständlich sind alle gängigen Eckverbindung auf der Maschine
produzierbar.


WEITERE OPTIONEN AUF ANFRAGE!

Gerne bieten wir Ihnen auch passende Werkzeuge für die Maschine an.


(Techn.Angaben lt. Hersteller - ohne Gewähr!)
