Details

Anzahl der Spindeln:

3 St.

Anzahl der Werkzeugsätze:

7 St.

Spindeldurchmesser:

50 mm

Spindellänge:

120,320,160 mm

Gewicht:

2.500 kg

Beschreibung

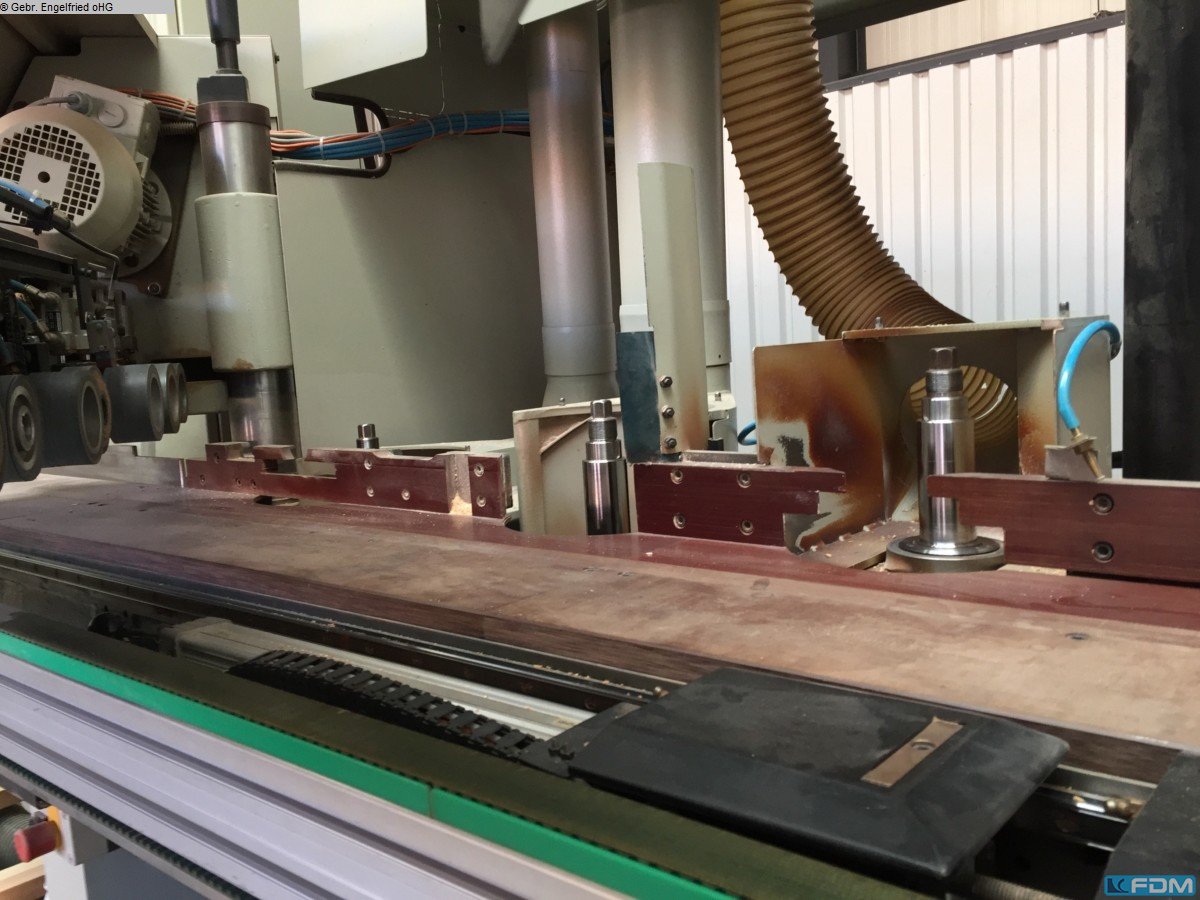

# 2506 Weinig Univar 6
........................................................

Technische Daten Zusammenfassung
...................................................................

1. Profilierspindel (Gleichlaufspindel mit Eintauchautomatik)
...................................................................

> Gleichlauf zum ausrissfreien Umfälzen
> Position: vertikal rechts
> Anzahl Werkzeuge: 1
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 120 mm
> Werkzeugdurchmesser: 232 mm
> Motor 7,5 KW

2. Profilierspindel
........................

> Position: vertikal rechts
> Anzahl Werkzeuge: 3/4 Stk.
> Spindelhub vertikal: 240 mm für Holzstärken IV 68-92
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 320 mm
> Werkzeugdurchmesser: 232 mm
> Motor 11 KW

3. Profilierspindel (Beschlagfräsaggregat)
..............................................

Position: vertikal rechts
Spindeldurchmesser: 40 mm
Spindeldrehzahl: 5850 Upm
Werkzeugspannhöhe: 160 mm
Werkzeugdurchmesser max: 210 mm
Motor: 3,7 KW
Verstellung: radial und axial getaktet auf 8 Postionen mittels
Pneumatikrevolver

Weitere Merkmale
.................................
> online-fähig
> Bildschirmsteuerung PC-Nexus
> Umfräswagen zum Umfräsen von Flügelrahmenbreiten
unter 500 mm. Automatische Klemmung pneumatisch

Absaugstutzendurchmesser:

Profilspindel 1 140 mm
Profilspindel 2 140 mm
Beschlagspindel 120 mm


(techn. Angaben lt. Hersteller - ohne Gewähr!)
