Details

Anzahl der Schleifaggregate:

2 St.

Schleifbreite:

190 mm

Schleifhöhe max.:

4 - 150 mm

Maße (Länge/Breite/Höhe):

2000x1300x2200 mm

Gewicht:

1900 kg

Beschreibung

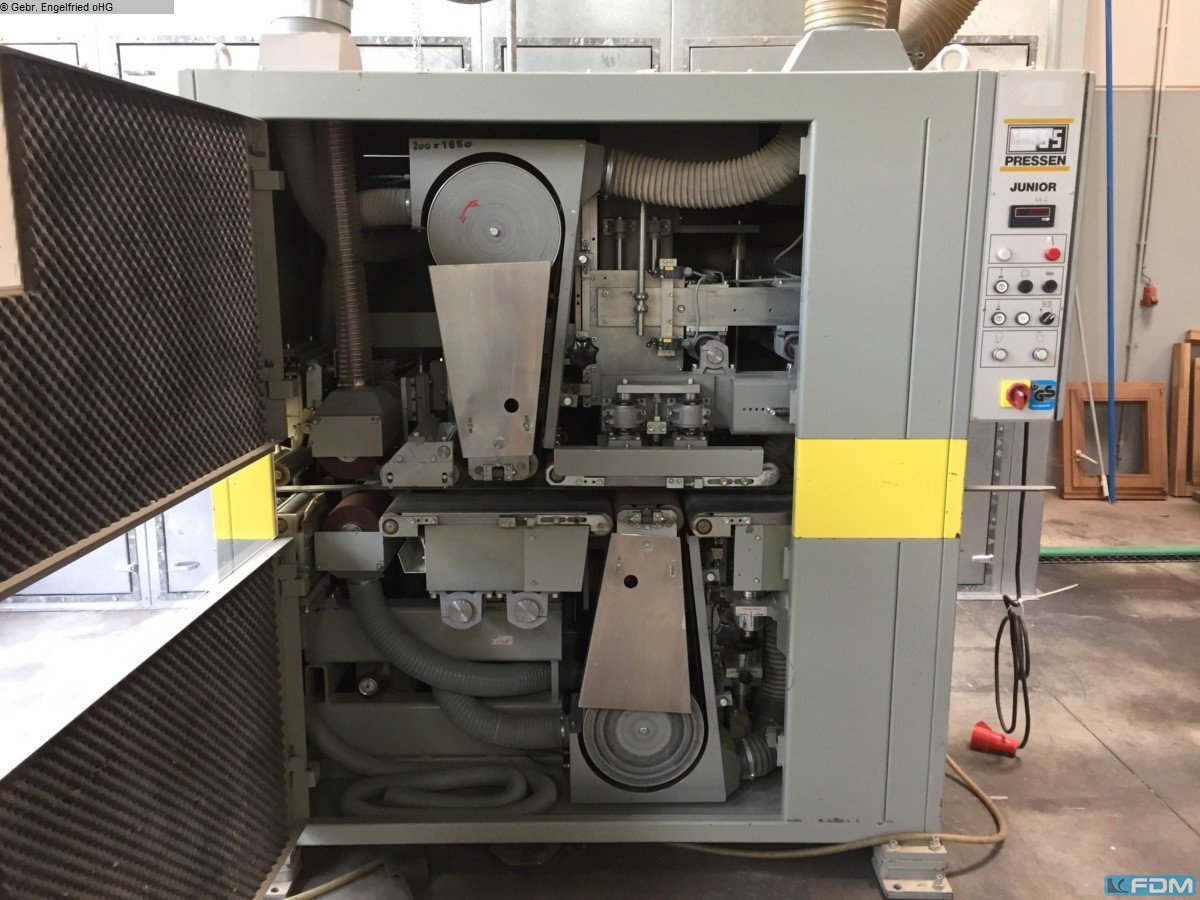

Einzelholz-Schleifmaschine Hess Junior

Mit Einlaufrollenbahn 2600 mm und Auslaufrollenbahn 1600 mm

Grundaufbau:
Stabile, schwere Schweißkonstruktion aus starkwandigen Rechteckhohlprofilen
mit zusätzlichen, statisch berechneten Aussteifungen für optimale
Schwingungsdämpfung.

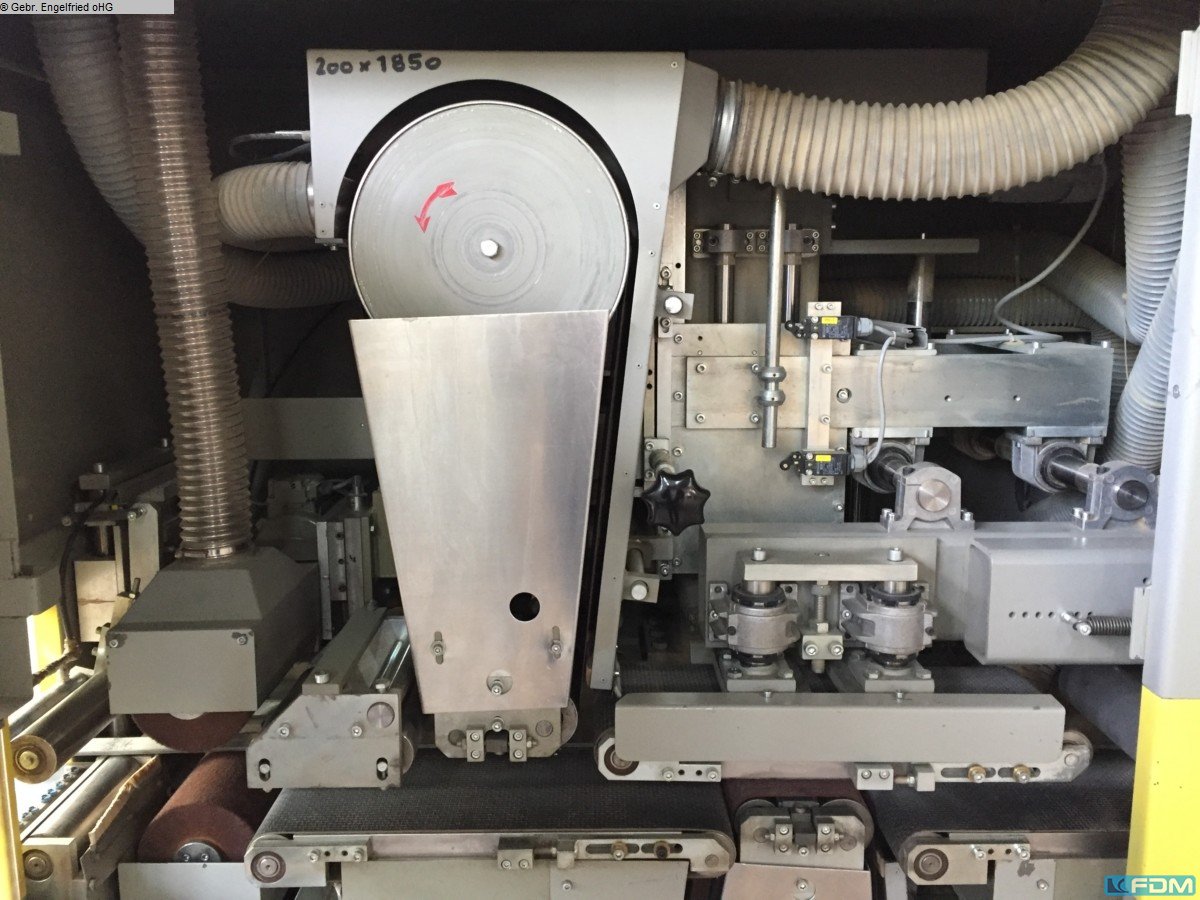

Versetzt angeordnete Schleifeinheiten mit großdimensionierten
Bandantriebtrommeln für schlupffreien Bandlauf. Zweipunktabsaugung für
Direkt- und Flugstaubabsaugung mit integrierter Abblaseinrichtung.
Schleifeinheiten in schwerer Stahlplattenbauweise als Grundbasis für
schwingungsgedämpften, ruhigen Bandlauf. Alle Führungen als Kugel-Linearset
auf gehärteten und geschliffenen Wellen. Dauerhafte Präzision durch
Staub-und Schmutzsicherung der Kugel-Linearsets. Kontaktwalze und Schleifschuh
im ausgewogenen Verhältnis zur Schleifband-Kornbelastung. Die
großdimensionierten Antriebstrommeln garantieren die volle Übertragung der
5,5 kW-Antriebsleistung der Schleifmotoren auf das Schleifband. Dadurch
stärkste Spanabnahme möglich. Automatische Maschinenstop-Auslösung bei
Bandriß. Optische Anzeige an Bedientafel. Schleifschuh für Finish aus
Spezialmaterial mit optimaler Wärmeableitung und zusätzlicher
Gleitbelagauflage. Leichte Handhabung bei Belagwechsel. Schleifbandspannung
über entsprechend dimensionierte Druckfedern. Schleifbandentspannung für
Bandwechsel mittels Pneumatik-Einrichtung für feinfühliges, verzugsfreies
Auflegen neuer Bänder.
Obere Schleifeinheit und Bürsteneinrichtung (Zusatzausrüstung) zentral
motorisch verstellbar.
Holzführung im Einlaufbereich für harte, beidseitig gelagerte Führungs- und
Andruckwalzen. Kippsicherer Transport ausprofilierter Werkstücke auf
kalibrierten Transportbändern mit stufenlos einstellbarer
Vorschubgeschwindigkeit.

Automatische Maschinenstop-Auslösung durch HolzdickenKontrolleinrichtung.
Optische Anzeige der Bedientafel.

Einlauftisch über feingängige, präzise Gewindespindel für untere
Schleifspanabnahme über Skala (Auflösung 0,1 mm) manuell einstellbar. Die
lange Säulentischführung garantiert eine absolute Parallelverstellung. Die
Flugkreisabstimmung zum Auslauftisch wird durch Höhenverstellung des unteren
Schleifaggregates über präzise Gewindespindel und Skalenanzeige (Auflösung 0,1
mm) bewerkstelligt.

Übersichtliche, bediengerechte Anordnung aller elektrischer Funktions-,
Bedien- und Anzeige-Elemente auf der Maschinenfront: Schleifeinheit unten,
Schleifeineinheit oben, Werkstücktransport-Einrichtung,
Schleifdickeneinstellung, Bürsteinrichtung oben/unten, Bandausnutzung,
Betriebsanzeige, Störanzeige. Alle Motoren sind gegen Überlastung elektrisch
abgesichert.

Technische Daten :

Schleifbandgeschwindigkeit : 25 m/sec.
Schleifbreite : 190 mm
Schleifdicke : 4 - 150 mm
Kürzeste Werkstücklänge : 280 mm
Vorschubgeschwindigkeit, stufenlos einstellbar 5 - 25 m/min.
Schleifbandabmessung : 200 mm Breite, 1850 mm Länge

Elektrische Ausrüstung nach VDE
Elektroanschluß : 400 V., 3/N, 50 Hz.
Pneumatikanschluß: R 3/8", 6 bar, 80 NL Schleifeinheiten: 2 x 5,5 kW
Vorschub : 0,75 kW Höhenverstellung : 0,18 kW
Pneumatik-Anschluß: R 3/8", 80 NL, min. 6 bar, max. 8 bar
Absaugluftmenge: 2 x 2000 bis 2500 m3/h 20 - 25 m/sec.
Absauganschlußstutzen: 2 x 180 mm Durchm, oben im Maschinengehäuse
Gesamtleistung: 14 kW

Außenmaße : ohne Schaltschrank 1750 mm Breite 1850 mm Höhe 1000 mm Tiefe
Mit Schaltschrank : 1960 mm Breite 1850 mm Höhe 1000 mm Tiefe
Arbeitshöhe : 835 mm
im Bereich 4-20 mm nur ohne Führungslineal

Zusatzausrüstungen:

1 Digitalanzeige f. motorische Schleifdickeneinstellung
1 Abtasteinrichtung für Holzdickenbestimmung im Einlauf der Maschine

1 Einrichtung für Oszill. Schleifbandausnutzung Einrichtung für oszillierende
Schleifbandausnutzung zur Standzeiterhöhung der Schleifbänder und Verbesserung
des Oberflächenfinish durch motorisch angetriebene Schleifaggregatverstellung.
Anschlußwert: 0,12 kW, 380 V, 3/N, 50 Hz

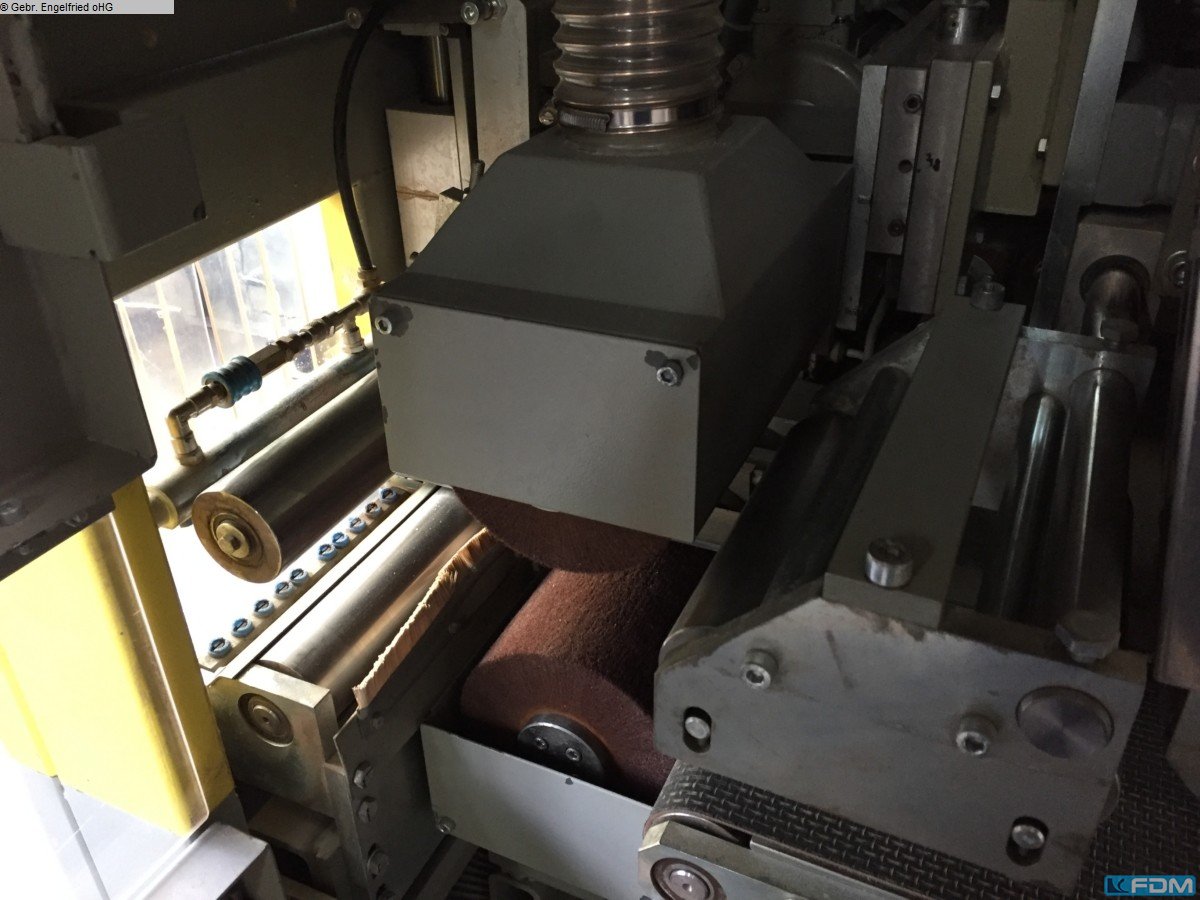

1 Bürst- und Finish-Einrichtung, für besseres Oberflächenfinish, integriert in
die Grundmaschine. Zwei übereinander angeordnete Spezial-Bürstenwalzen 150 mm
Durchmesser in Gleichlauffunktion zum Vorschub. Separate Höhenverstellung der
Bürstenwalzen auf präzisen Schlittenführungen zur Abnutzungs-Nachkorrektur.
Zusätzliche Transportrolle zum Aus- und Weitertransport des Werkstückes aus
dem Schleifautomaten, gekoppelt mit dem Transportband.
Elektroanschluss: 1,5 KW, 400 Volt, 50 Hz.
Ein und Auslaufrollenbahn

(technischen Daten laut Hersteller, ohne Gewähr !)
