Details

Anzahl der Spindeln:

4 St.

Anzahl der Werkzeugsätze:

9 St.

Spindeldurchmesser:

50 mm

Maße (Länge/Breite/Höhe):

3650x1500x2000 mm

Gewicht:

3000 kg

Beschreibung

!!! Ausführliche technische Beschreibung vom Hersteller, mehr Maschinenbilder
sowie Maschinenvideos - soweit vorhanden - am Ende dieser techn. Beschreibung
als Dateianhang !!!

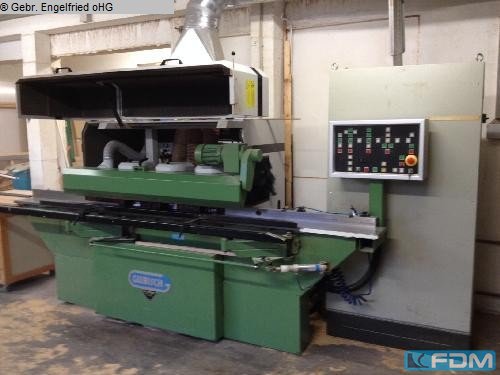

# 2443 Gubisch CF 2 Umfälzautomat mit Glasleistensäge
- Maschine geeignet für Holzstärke 68 bis 92 mm
.......................................................

Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)
.......................................................

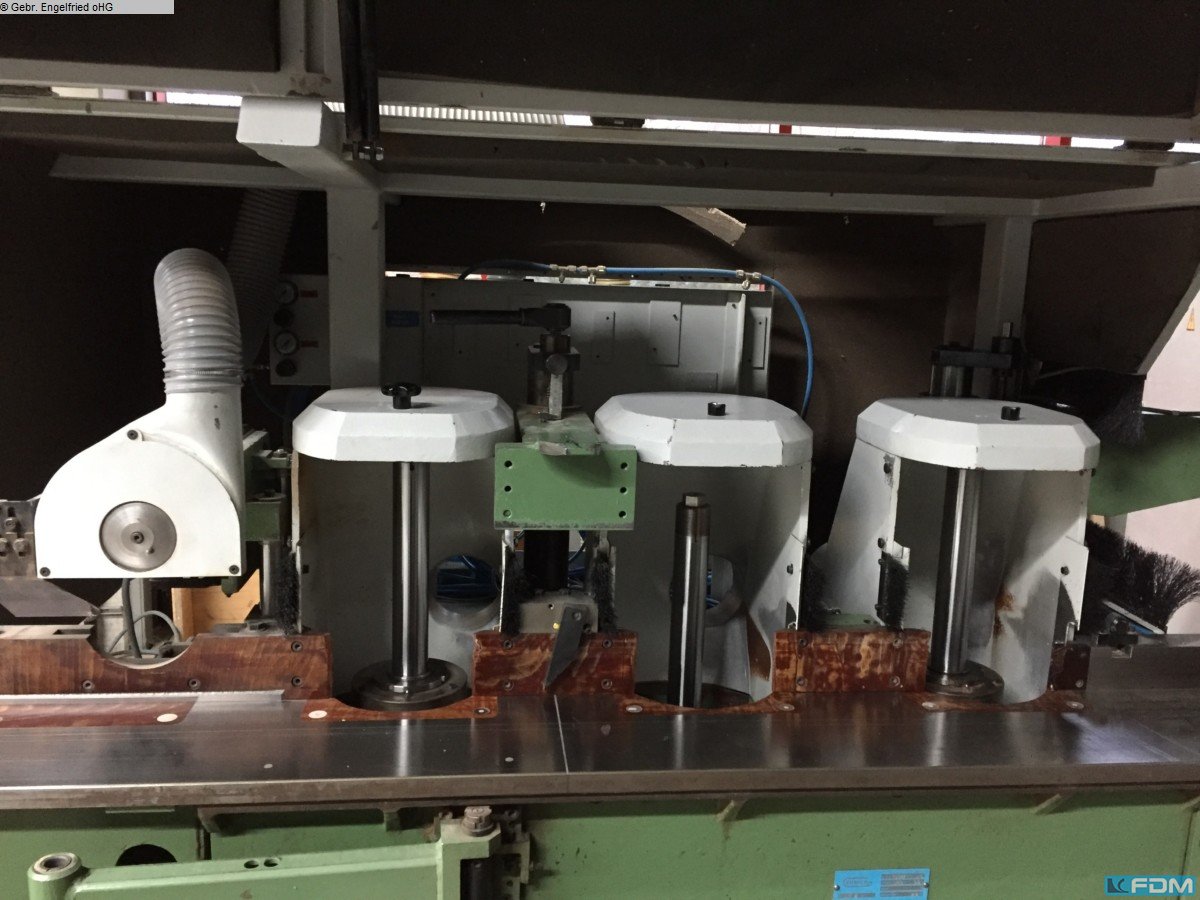

1. Profilierspindel
.......................................................

> mit U-Bewegung
> Gleich- und Gegenlauf zum ausrissfreien Umfälzen
> Position: vertikal rechts
> Anzahl Werkzeuge: 3 Stk.
> Werkzeugspannlänge: 300 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 240 mm
> Motorstärke: 9,2 kW
> Nulldurchmesser der Werkzeuge 140 mm max, 112 mm min.
> Nullhöhe 10 mm

2. Profilierspindel
.......................................................

> mit U-Bewegung
> Position: vertikal rechts
> Anzahl Werkzeuge: 3 Stk.
> Werkzeugspannlänge: 300 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 240 mm
> Motorstärke: 9,2 kW
> Nulldurchmesser der Werkzeuge 140 mm max, 112 mm min.
> Nullhöhe 10 mm

3. Profilierspindel
.......................................................

> mit U-Bewegung
> Position: vertikal rechts
> Anzahl Werkzeuge: 3 Stk.
> Werkzeugspannlänge: 300 mm
> Spindelhub vertikal: 2x100 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 240 mm
> Motorstärke: 9,2 kW
> Nulldurchmesser der Werkzeuge 140 mm max, 112 mm min.
> Nullhöhe 10 mm


Sonderausstattung:

1 Glasleistensägeaggregat 3 KW
**************************************
Spindeldrehzahl 2.800 Upm
Spindeldurchmesser 30 mm
Spindelnutzlänge 15 mm
Flugkreisdurchmesser 200 mm
Spannflansch mit Mitnehmer Durchmesser 85 mm/6 mm
auf Teilkreisdurchmesser 42 mm
Späneabsaughaube mit Absaufstutzen 80 mm

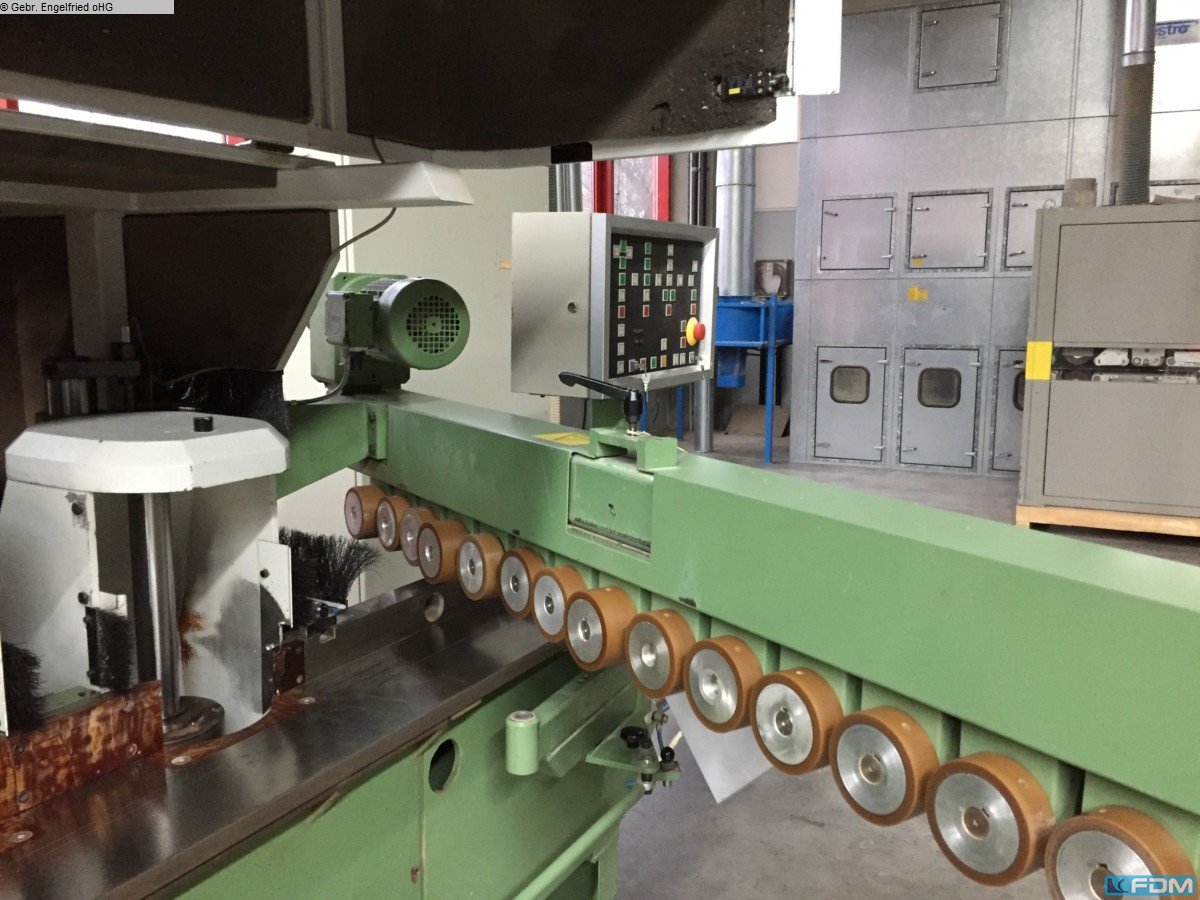

Weitere Merkmale
.......................................................

> schwenkbare Rahmenauflage bis 650 mm
> frei programmierbare SPS-Steuerung
> Rahmenfräseirichtung

Sollten die technischen Eigenschaften dieser Maschine Ihren Vorstellungen nicht
Entsprechen, setzen Sie sich mit uns in Verbindung. Unser langjährig erfahrenes
Team unterstütz Sie gerne bei eventuellen Anpassungen bzw nach der Suche
Nach einer Ihren Anforderungn entsprechenden Maschine !

(Techn.Angaben lt. Hersteller - ohne Gewähr!)
