Details

Blechbreite:

-- mm

Blechlänge:

-- mm

Blechstärke:

6,40 mm

x-Weg:

2525 mm

y-Weg:

1250 mm

Stanzkraft:

200 kN

Steuerung:

FANUC 180 i

Positioniergeschwindigkeit:

X = 83 m/min

Positioniergeschwindigkeit:

Y = 73 m/min

Positioniergenauigkeit:

+/- 0,1 mm

Wiederholgenauigkeit:

+/- 0,05 mm

Werkzeugwechselzeit:

0,9 - 1,6 sec.

Werkzeuganzahl:

30 Stk.

Ölinhalt:

284 l

Gesamtleistungsbedarf:

18,5 kW

Maschinengewicht ca.:

17,0 t

Raumbedarf ca.:

5,8 x 5,3 x 2,5 m

Beschreibung

- Anzahl Werkzeuge Station A (bis 12,7mm) = 8 Stück
- Anzahl Werkzeuge Station B (bis 31,7mm) = 16 Stück
- Anzahl Werkzeuge Station C (bis 50,8mm) = 2 Stück
- Anzahl Werkzeuge Station D (bis 88,9mm) = 1 Stück
- Anzahl Werkzeuge Drehbare Stationen (Index) D (bis 88,9mm) = 3 Stück
- Anzahl hydraulische und programmierbare Spannpratzen = 3
- Max Blechgewicht auf max. Geschwindigkeit und Bürstentisch = 45 kg
- Max Blechgewicht auf max. Geschwindigkeit und Kugeltische = 93 kg
- Anzahl Stanzhübe bei 25 mm Lochmitteabstand = 350
- Anzahl Hübe zum Nibbeln / 2 mm = 900
- Anzahl Hübe beim Markieren = ca. 1200

Eigenschafen und Leistungsmerkmale:

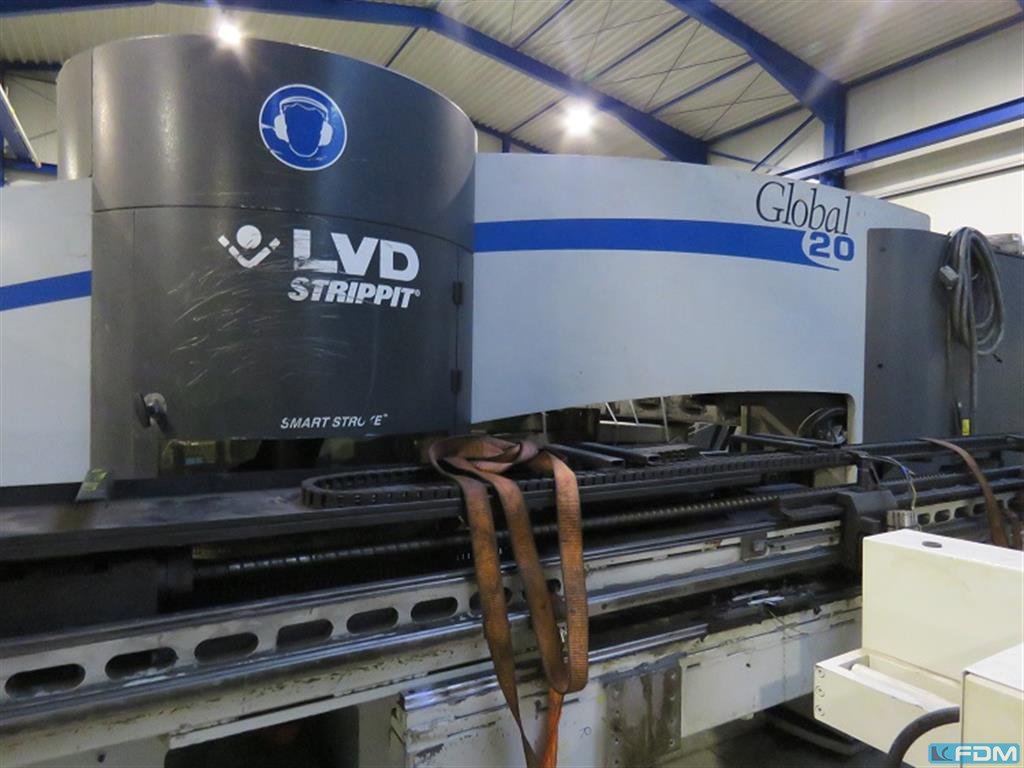

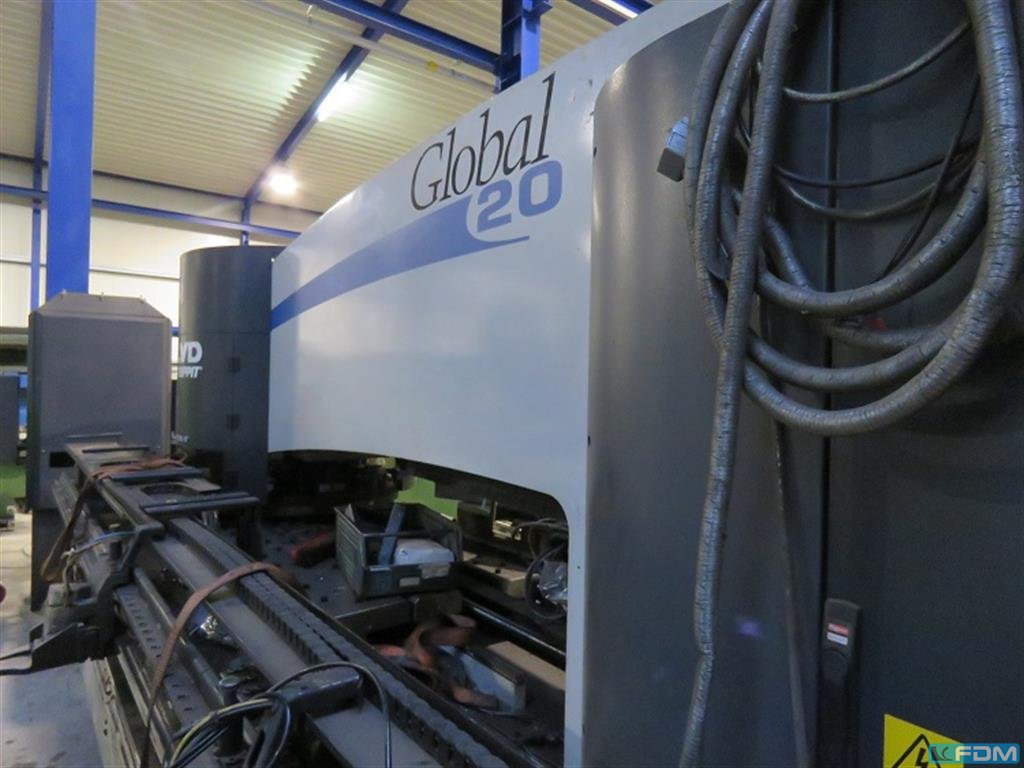

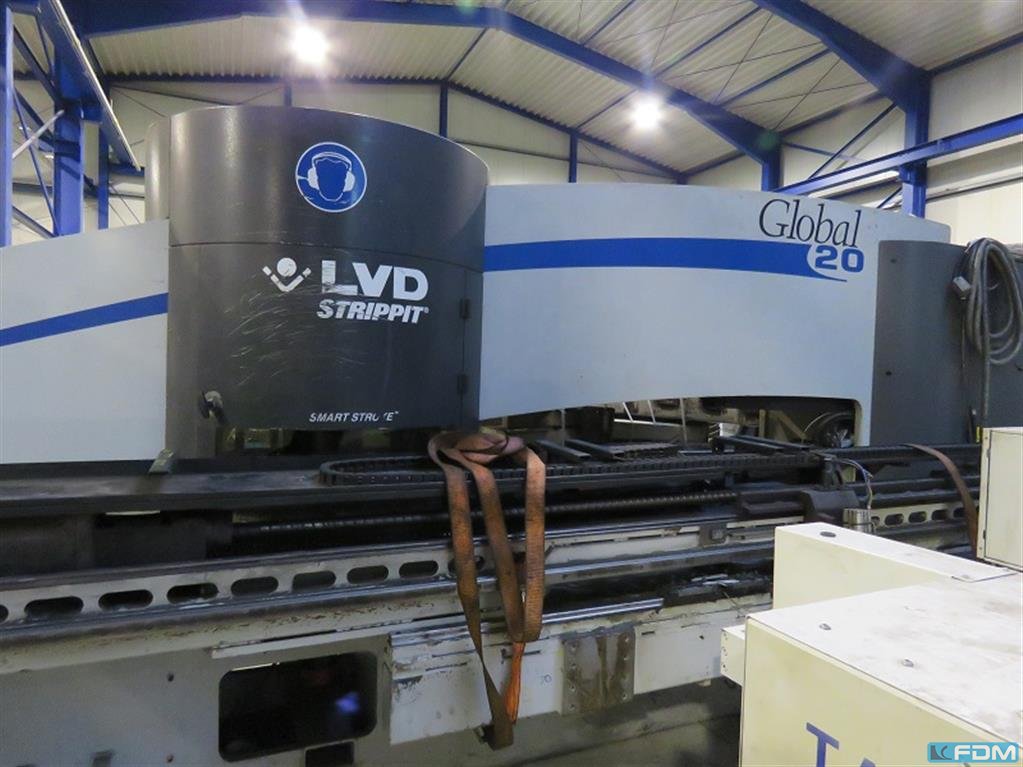

- kompakte, platzsparende Revolverstanzmaschine
- hydr. Stanzantrieb mit 200 kN Nennleistung über die gesamte Hublänge und programmierbare Hublänge
- Dialogorientierte und graphisch unterstützte CNC-Steuerung FANUC 180i
- Revolverteller aus Mehanit-Guss mit gehärteten Führungsbuchsen für die einzelnen Werkzeugaufnahmen
- Das Rüsten der Maschine mit Werkzeugen geschieht einfach und übersichtlich über eine seitliche Revolverabdecktür
- Die Werkstückführung wird von dem sich im Maschinenrahmen befindlichen Koordinatenwagn übernommen. Beide Achsen X,Y werden über eine Kugelumlaufspindel bewegt.
- Automatische Nachsetzeinrichtung
- CE-Zeichen
- Revolverteller mit 30 Werkzeugstationen (3 davon drehbar) Größe D (88,9mm). Multitooleinsatz ist in diesen Stationen möglich
- Teileentsorgungsklappe für Teile von 450 x 500 mm Größe, programmierbar
- 3 programmierbare Spannzangen
- Smart Stroke "Hochleistungsstanzen"
- Indexierbare Einrichtung für das Multitool
- Eine zustäzliche Indexstation, 4 insgesamt
- div. Werkzeug

!! Maschine ist demontiert und kann problemlos verladen werden !!
