Details

Druck:

30 t

Hub:

350 mm

Tischgröße:

1200 x 600 mm

Biegeleistung max. - flach:

165 x 15 mm

Biegegeschwindigkeit:

< 10 mm/sec

Hydraulikdruck:

300 bar

Schallpegel:

< 70 dB(A)

Gesamtleistungsbedarf:

7,5 kW

Maschinengewicht ca.:

1,35 t

Raumbedarf ca.:

1,2 x 0,6 x 0,9 m

Beschreibung

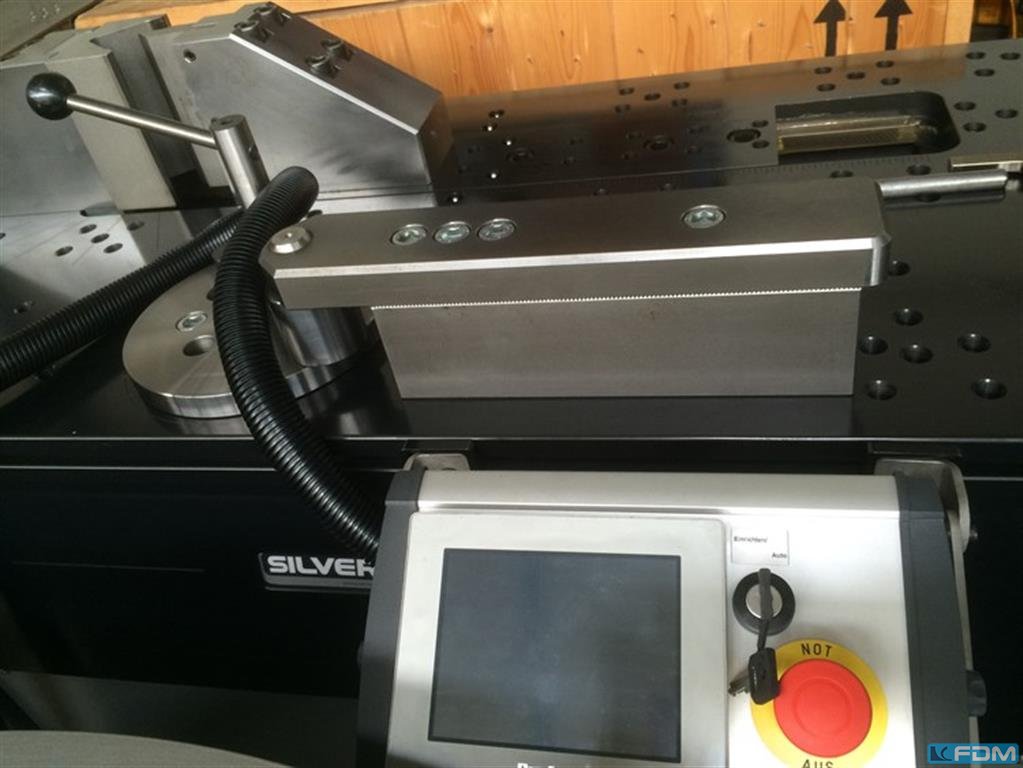

Die aktuelle Ausführung der Horizontalpresse, Gelber-Bieger XL Plus, ist ein so genanntes „Face-Lift“-Modell der Ursprungsversion und besitzt deutlich erweiterte sowie auf Basis der Kompaktheit (1.200 x 600 mm) dieser Werkzeugeinrichtung unerreichte ...
Einsatzmöglichkeiten.

Beachtlich ist die Biegekraft von bis zu 30 Tonnen, die der in den Tisch integrierte Zylinder in seiner Ausführung als Gleichlaufzylinder mit gleicher Kraftintensität sowohl nach rechts wie auch nach links drückend bietet. Außerdem verfügt dieser Universalbieger über drei Arbeitsstationen, die je nach Konstellation sogar auf vier unabhängige Arbeitsvorgänge erweitert werden können.

Generell besteht die Möglichkeit, an zwei Arbeitsstationen zu arbeiten. So können Werkzeuge rechts und links aufgebaut werden oder es besteht die Möglichkeit, den ersten Arbeitsschritt auf der einen und den zweiten auf der anderen Seite durchzuführen. Vorbildlich sind auch die weiteren Arbeitsalternativen: So ermöglicht ein integrierter Drehteller 25 mm Rundstahl um 270° zu biegen.

Hydraulikanschlüsse für die universelle, erweiterte Nutzung der Maschine sind seitlich positioniert und mit allem angebotenen „Gelber-Bieger“-Zubehör kompatibel.

Neben der optimalen technischen Ausstattung ist der Gelbe-Bieger XL auch in der Bedienung ausgezeichnet. So kann die Maschine mit einem sensitiven Handhebel gesteuert werden. Das heißt, man tastet sich sehr langsam und mit sehr viel Gefühl an die gewünschte Biegung heran. Einzelne Teile können individuell gerichtet oder bereits gebogene Teile je nach Vorgabe nachgebessert beziehungsweise korrigiert werden. Die zweite, perfekte Bedienmöglichkeit ist die spezifische Programmierung. Bis zu acht Programmschritte können nacheinander abgearbeitet werden. Diese Programme werden entweder direkt eingegeben oder im »Touch-in« Verfahren, das heißt von Hand auf eine Position fahren und diese abspeichern, gesteuert.

Mit ihrem verhältnismäßig günstigen Einstiegspreis ist die Horizontalpresse, Gelber Bieger XL, mit den umfassend angebotenen Werkzeugstationen und ihren idealen Bedienmöglichkeiten ein perfektes Universalprodukt.

Zubehör: Set 1

Standardwerkzeug (neue Werkzeughöhe 160 mm) bestehend aus:
1. Werkzeughalter für Stempel u. Matrize
2. Abkantwerkzeuge Nr. 1012, 1032, 2025, 2030
3. Standard Drehteller D= 210 mm
4. Zentrum 30 mm einsatzgehärtet
5. Exzenter mit Hebel
6. Brücke mit Gegenrolle (neu mit Riffelung)
7. Seitenanschlag
8. Satz Schrauben
9. Schlüssel (14er Inbus, lange Version)

Plasmanitrierung für XL
