Details

Blechbreite:

3100 mm

Blechstärke:

14 mm

Anbiegung:

12

Oberwalzen-Durchmesser:

290 mm

Unterwalzen-Durchmesser:

270 mm

Seitenwalzendurchmesser:

210 mm

Gesamtleistungsbedarf:

7,5 kW

Maschinengewicht ca.:

8 t

Raumbedarf ca.:

4,5 x 1,9 x 1,6 m

Zusatzinfomationen

Runden bei Durchmesser 870 mm
Anbiegen bei Durchmesser 870 mm
Anbiegen bei Durchmesser 320 mm

Beschreibung

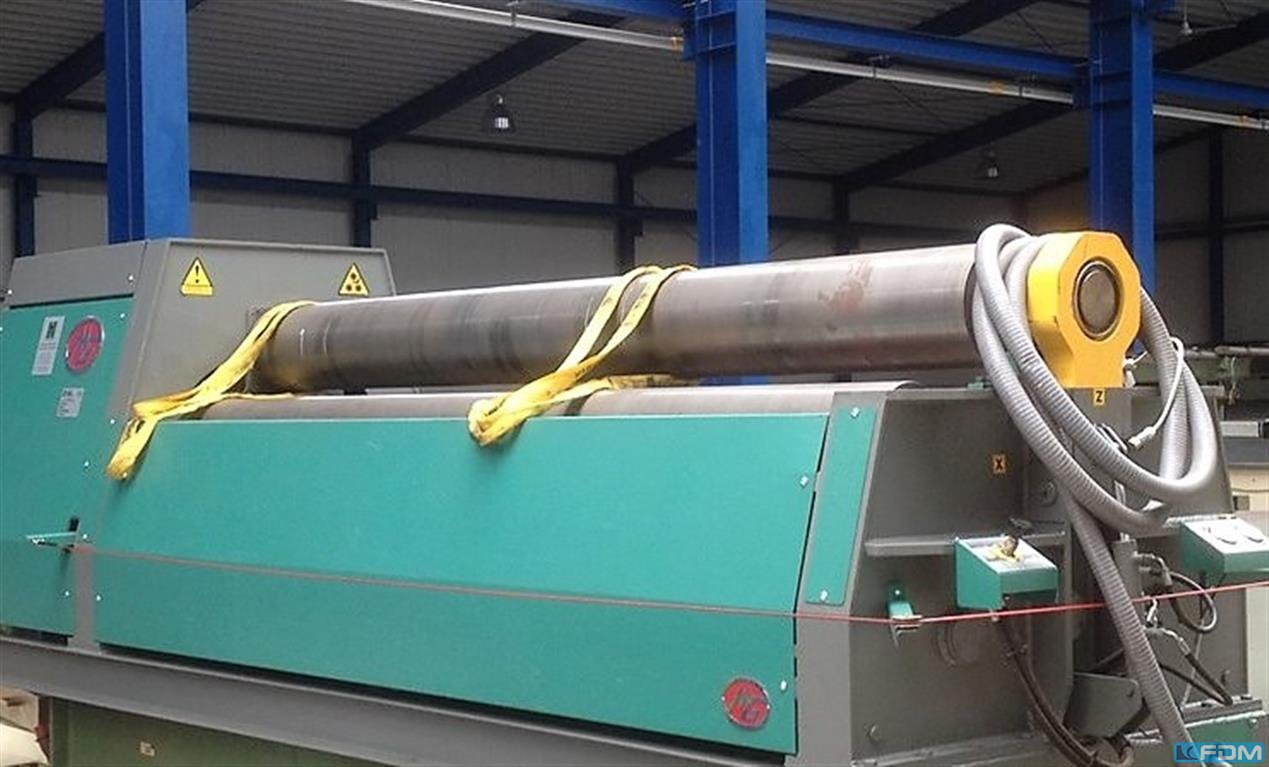

Hydraulische 4-Walzen-Rundbiegemaschine

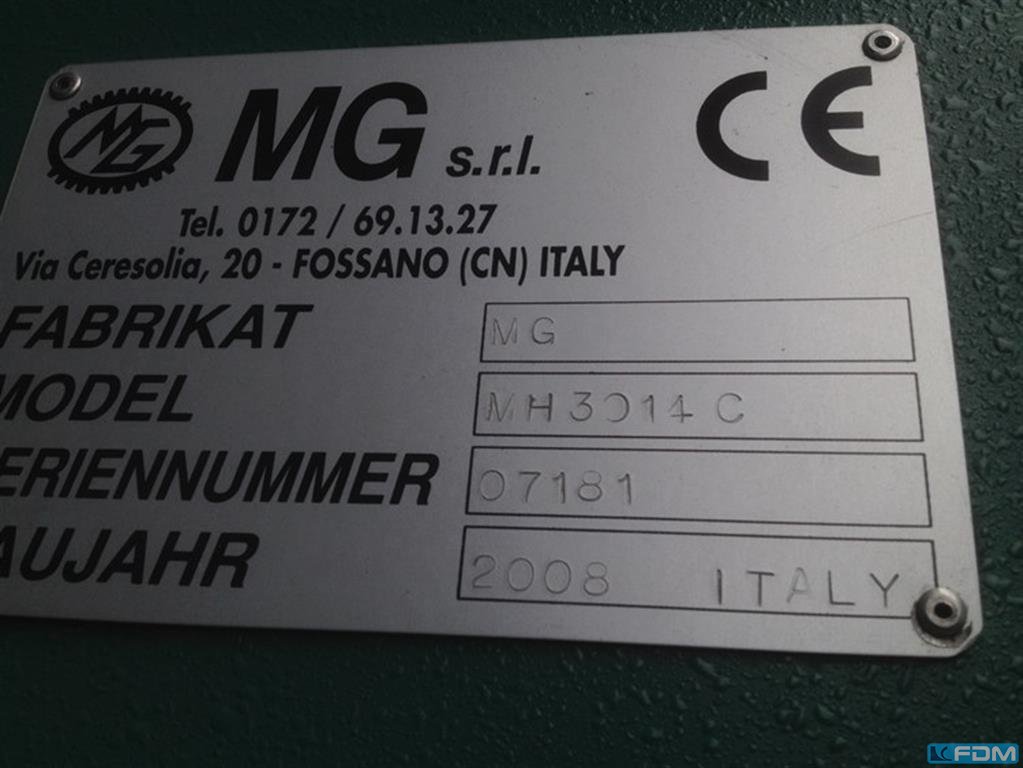

Fabrikat: MG
Modell: MH 3014 C mit DNC-Steuerung elap-Lynx


- Biegeleistung bezogen auf Blech mit Streckgrenze bis 250 N/qmm
- Anbiegen bei geradem Ende von 1,5 - 10 mal der Blechstärke
- Direktantrieb der Ober- und Unterwalze (Planetengetriebe)
- Parallelität der Seitenwalzen über Torsionswellen
- Steuerung über Ventilhebel am schwenkbaren Bedienpult
- Dauerschmierung aller Lager

AUSSTATTUNG
- Gehärtete Walzen mit einer Festigkeit von 53 - 55 HRC
- Digitalanzeigen (2-Stück) für die Seitenwalzenposition
- Hydraulisches Klapplager zur Entnahme geschlossener Rohre
- Kalibrierungseinrichtung zum Nachrunden geschweißter Rohre

KONISCHBIEGEEINRICHTUNG
- Schrägstellung der Unterwalze und der Seitenwalzen
- Ausrichtung in Parallelität in jeder Seitenwalzenposition
- Werkstückbegrenzung bei Konus mit 45°-Steigung:
Arbeitslänge: max. 60 %
Anbiegeleistung: max. 50 %
- Gehärtetes Anlauflager

SICHERHEITSEINRICHTUNG
- Sichrheitsleine um den Gefahrenbereich mit Auslösung der Notausschalter über Fuß
- CE-Zeichen


DNC-STEUERUNG ELAP-LYNX
3-Achsen DNC-Steuerung
X - Seitenwalze links
Y - Seitenwalze rechts
Z - Rotation Oberwalze
Achsenerweiterung:
P - Anpressdruck Unterwalze
K - Auf/Zu Klapplager
Monitor-Anzeige im fahrbaren Bedienpult mit Anzeige für
X - mit aktuellem Wert
Y - mit aktuellem Wert
Z - mit aktuellem Wert
Menüführung der Eingabe über Funktionstasten S1 - S5
Programmnamen-Eingabe über Alpha-numerisches Bedientableau
Bedienung:
1. Werteingabe über Zahlenblock für jede Achse
2. Teach-In: Manuelle Zustellung und Abspeichern der Werte
3. Manuelles Arbeiten mit den Handhebeln am Bedienpult
Speicherkapazität: 300 Programme mit je max. 80 Sätzen
