Details

x-Weg:

4000/7000/9000 mm

y-Weg:

700 mm

z-Weg:

300 mm

Spindelkonus:

30 SK

Drehzahl:

0/24000  U/min

Spindelmotor:

18 kW

Maschinengewicht ca.:

3200 (bei 4m in X) kg

Maschinendimension:

6800x3100x3000 (bei 4m in X) mm

Zubehör

Werkzeugwechsler:

8 optional 16 oder 30

CNC Steuerung:

mit Zyklen von Italmac

Rigid tapping



Wärmeaustauscher für den Schaltschrank



Arbeitslampe



Signallampe 3-farbig



CE und Konformitätserklärung



automatisches Kühl und -Schmiersystem



Technische Dokumentation in deutscher Sprache



Spänefangschale



hydr. Werkzeugklemmung:

6 Klemmvorrichtungen automatisch verfahrbar

Beschreibung

ULISSE ist ein 3- und 4-Achsen-Bearbeitungszentrum mit mobiler Säule, sehr stark und multifunktional und leicht konfigurierbar für eine breiten Palette von Anwendungen. Sie wird zum Fräsen, Bohren, Gewindeschneiden und Schneiden von Stangen aus Aluminium, Leichtmetalllegierungen und Stahl hergestellt und eignet sich auch für die Bearbeitung von Eisen und Platten aus Aluminium und Holz.
Darüber hinaus ist das Bearbeitungszentrum sehr anpassungsfähig für Anwendungen in einem breiten Spektrum von Sektoren. Die Elektrospindel mit 10 KW Leistung in S1 mit Werkzeugaufnahme ISO 30 ist auch in der Version HSK-63F erhältlich. Das automatische Werkzeuglager auf dem mobilen Kopf kann 16 Positionen aufnehmen. Die 4-Achsen-Version ist auf 30 Positionen erweiterbar.
Es ist auch möglich, die Maschine im Pendelbetrieb (in 7- und 9-m-Versionen) einzusetzen, wodurch die Produktion maximiert, der Werkstückwechsel in "gleichzeitiger" Zeit durchgeführt und somit die Maschinenstillstandszeit auf ein Minimum reduziert wird.
Standardkonfiguration mit automatischer Positionierung mit Hilfe eines Ständers erhältlich. Auch mit unabhängiger automatischer Positionierung mittels Schraubstock erhältlich.

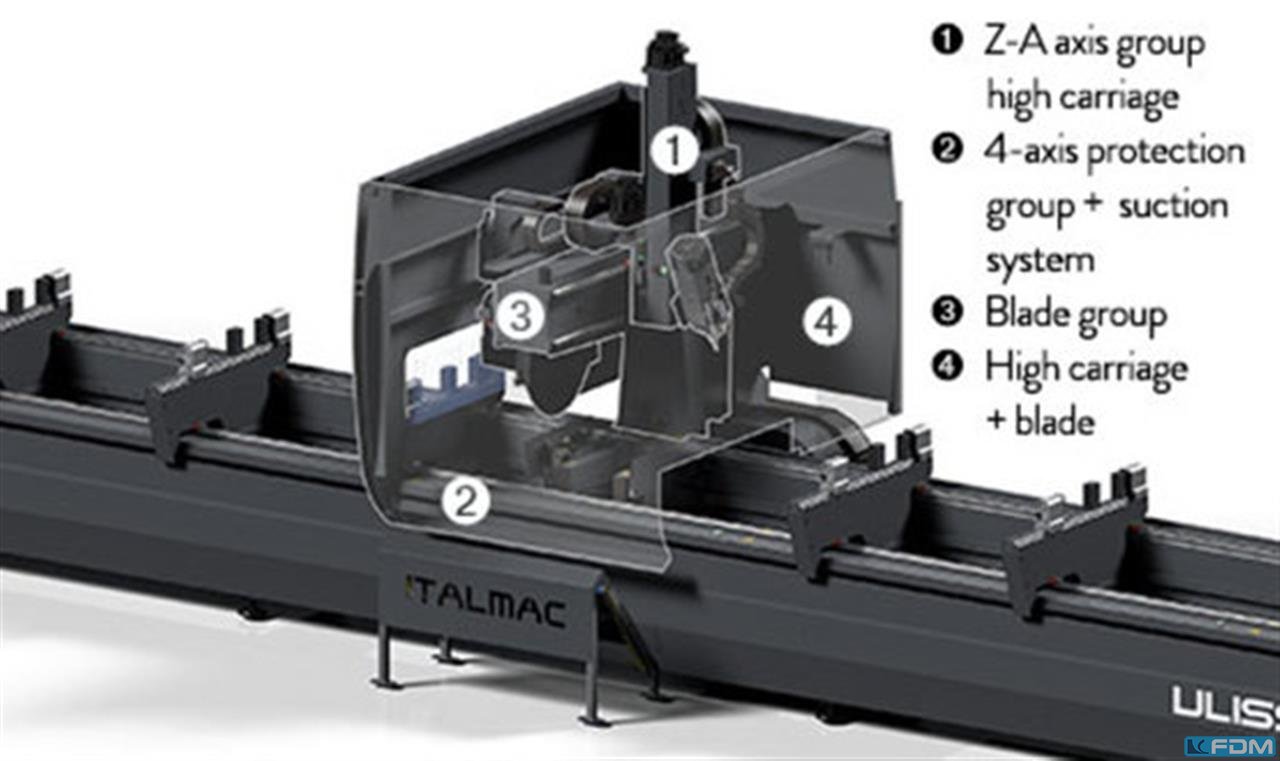

Die Besonderheit des Bearbeitungszentrums besteht darin, dass es eine 90°-Schneideinheit mit 500 mm Klinge zum Schneiden von Profilen mit großen Abmessungen bietet. ULISSE ist mit einem Portal ausgestattet, das nicht nur den Bediener schützt, sondern auch eine maximale Sicht in der Produktion ermöglicht und die akustischen Auswirkungen auf die Umwelt reduziert.
Ausrüstung
üHauptstrukturen aus elektrogeschweißtem Stahl, genormt und CNC-bearbeitet.
üDie Achsenbewegung wird von bürstenlosen Präzisionsmotoren gesteuert.
üHochleistungs-Elektrospindel (6,6 kw in S1), mit HSK F63 Konusanschluss und Kühlung
üLuftkühlung für wichtige Abtragungsoperationen sowohl beim Fräsen als auch beim Bohren
üAutomatisches Schraubstockbewegungssystem mittels einer Vorrichtung auf einem Wagen, CNC-gesteuert.
ü8-fach Werkzeugmagazin, das auf der Rückseite des mobilen Ständers untergebracht ist.
üEinzelner Arbeitsbereich
üSicherheitslaser-Fotozellensystem


Individuelle Maschinenkonfiguration nach Kundenwunsch möglich.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

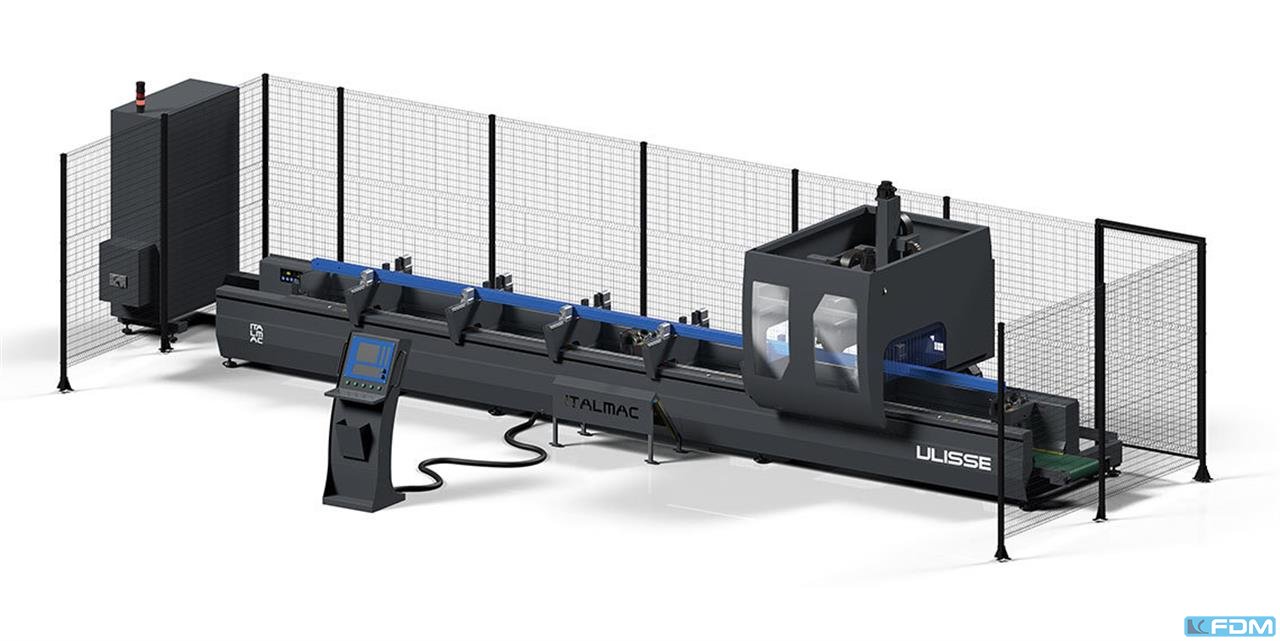

Abb. zeigt Maschine mit W-Achse und Sonderoptionen.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Werkzeugvermessung
Werkstückvermessung
