Details

Innendurchmesser:

300 mm

Umlaufdurchmesser:

300/350 mm

Werkstücklänge - max.:

2300 mm

Tisch drehbar:

-2/+6 °

Tischgeschwindigkeit:

0-4000 mm/min

max. Werkstückgewicht:

400 (fliegend, 150mm von der Spindelnase) kg

Werkstückantrieb - Aufnahme:

6 MK

Werkstückantriebsgeschwindigkeit:

0 - 400 1/min

Werkstückantrieb-Motor:

4 kw

3-Backenfutter:

250 (selbstschließend) mm

Schleifscheiben-Antrieb:

11 kW

Kühlmittelpumpe:

2,2 kW

Zubehör

CNC Steuerung:

Siemens 840 D oder SPS von Siemens

Servomotoren



autom. Anfahrtskontrolle der Schleifspindel:

Option

Automat. Schmiersystem



Linearführungsbahn & Kugelrollspindel:

in allen Achsen

Schleifscheibenabrichter



Kühlmittelbehälter



Vollumhausung



Arbeitslampe



Bedienungsanleitung in deutscher Sprache



CE-Ausführung



Signallampe 3-farbig



Planschleifeinrichtung:

Durchmesser 125 mm

Spannfutter:

350 (selbst zentrierend) mm

komplette Innenschleifeinrichtung



Magnet- und Papierbandfilter



Nivellierelemente



frequenzgeregelter Hauptspindelmotor:

für die Innenschleifeinrichtung

Innenschleifspindel:

auf Anfrage

Innenschleifspindel:

auf Anfrage

feststehende Lünetten:

10-100 mm, 100-170 mm

Beschreibung

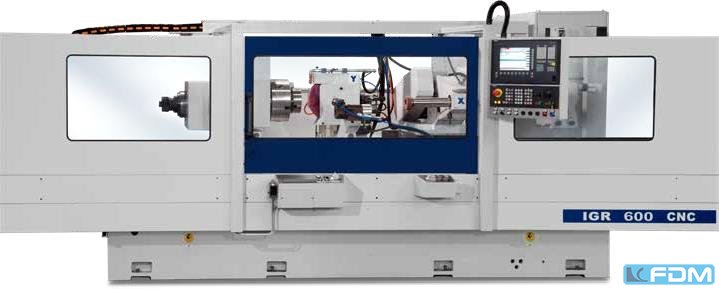

Fabrikneue Innen- und Planschleifmaschine Typ IGR 600 (für lange Werkstücke bis 2300mm) mit Siemens 840 D-Steuerung inkl. benutzerfreundlicher Makro-Schleifzyklen oder PLC Steuerung

- Systemsteuerung über SPS oder Siemens 840 CNC
- Möglichkeit der Programmierung von 8 verschiedenen Durchmessern in einem einzigen Schleifzyklus
- Schleifzyklen mit parametrischer Programmierung
- Automatischer Abrichtzyklus mit Kompensation aller Schleifmaße
- Bewegung der beiden Achsen, die von bürstenlosen Motoren angetrieben werden.
- Das automatische Diamantschleifen im Zyklus (vor der Endbearbeitung) macht OMICRON IGR-600 zu einer besonders präzisen Schleifmaschine in Bezug auf die Wiederholbarkeit der Messung.
- Elektronisches Handrad zur manuellen Bewegung des Schleifscheibenhalterkopfes mit der Möglichkeit der Auswahl von Schritten von 0,01mm und 0,001mm.
- Elektronisches Handrad für die manuelle Bewegung des Tisches mit der Möglichkeit, Schritte von 0,01mm und 0,001mm zu wählen.
- Bürstenlose digitale Motoren für Schleifkopf und Tischbewegung
- Anzeige der Position von Schleifscheibenkopf und Tisch auf dem Bedienfeld
- Möglichkeit der Einstellung der Korrektur für jeden Durchmesser am Bedienfeld
- Manueller Schleifzyklus, mit Stoppfunktion des Schleifscheibenvorschubs bei Erreichen des programmierten Durchmessers, auch mit automatischer Tischbewegung
- Variation der Werkstückdrehzahlen durch Potentiometer mit Visualisierung auf Digitalanzeige
- Hydraulisch gesteuerte automatische Diamantabrichter, die auf den Tischführungen montiert ist.
- Plandrehvorrichtung mit hydraulischer Bewegung

Weitere Informationen zu dieser CNC Innenschleifmaschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
