Details

Modell:

FSM 2550 FSM 3060 FSM 4080

Schleiflänge:

500 mm600 mm800 mm

Schleifbreite:

250 mm300 mm400 mm

Abstand Tischoberfläche/Spindelmitte:

500 (Option 600) mm500 (Option 600) mm550 (Option 650) mm

Tischgröße:

250x500 mm300x600 mm400x800 mm

max. Tischbelastung:

250 kg300 kg400 kg

Tischgeschwindigkeit -stufenlos-:

5-25 m/min

Eilgang quer:

900 mm/min

Quervorschub:

0,1-20 mm

Umdrehung, Handrad (quer):

5 mm/U

Umdrehung, Handrad (vertikal):

5 mm/U

autom. Senkrechtzustellung:

0,005 mm0,01 mm0,01 mm

Senkrechteilgang:

450 mm/min

Vertikalzustellung, min.:

0,001 mm

Schleifscheibenabmessung:

200x20x31,75 mm355x38x127 mm406x50x127 mm

Spindeldrehzahl:

2900 1/min1450 1/min1450 1/min

Spindelmotor:

1,5 kW3,7 kW3,7 kW

Hydraulik-Motor:

0,75 kW0,75 kW1,5 kW

Maschinengewicht ca,:

1350 kg1700 kg3250 kg

Maschinenlänge:

2250 mm2650 mm3000 mm

Maschinenbreite:

2250 mm2650 mm2000 mm

Zubehör

Schleifscheibe



Schleifscheibenflansch



Schleifscheibenabrichter



Schleifscheibenabzieher



Aufstellelemente



Maschinenwerkzeug



Auswuchtdorn



Maschinenleuchte



Hydraulikaggregat mit Kühlventilator



Technische Dokumentation in deutscher Sprache



CE-Ausführung



Beschreibung

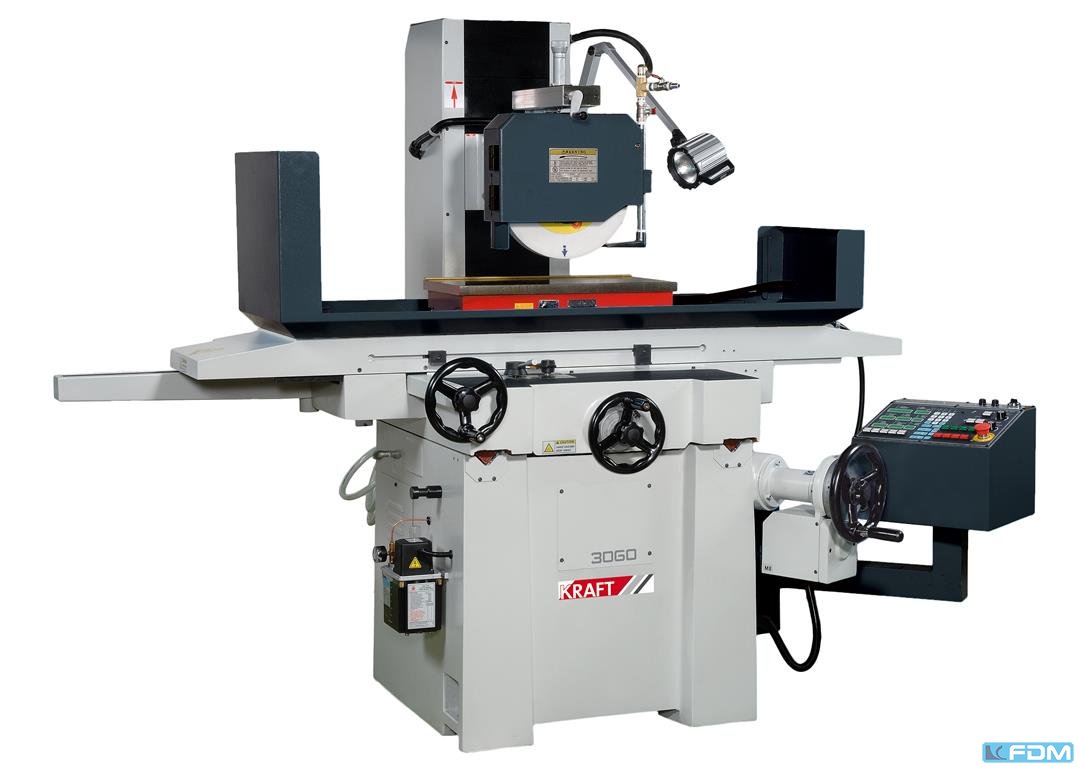

Die Flachschleifmaschine bietet eine hochpräzise und zuverlässige Lösung für die Oberflächenbearbeitung in der metallverarbeitenden Industrie. Mit ihren festen Bauteilen aus hochwertigem Gusseisen gewährleistet sie optimale Stabilität und eine lange Lebensdauer der Maschine. Die präzise handgeschliffenen Gleitbahnen mit TURCITE B Laminierung sorgen für minimale Reibung und gewährleisten ein stabiles Bewegungsmoment für hohe Genauigkeit.

Weitere technische Merkmale im Überblick:
- Spindel mit Präzisions-Schrägkugellagern und konstanter Temperaturregelung für geringen Temperaturanstieg und lärmsparende Rotation
- Quervorschub mit Kugelrolllager und separatem AC Motor für reibungslose Bewegungen
- Vertikaler Vorschubregler mit AC Motor für maximale Arbeitseffizienz
- Optionale computergesteuerte Vertikalzustellung (AD5)
- Möglichkeit der günstigen Leasing- und Mietkaufkonditionen über ABC Leasing

Die Flachschleifmaschine ist vielseitig einsetzbar und eignet sich besonders für die Bearbeitung von flachen Oberflächen und Präzisionsbauteilen. Sie bietet eine hohe Genauigkeit und Präzision, was zu einer verbesserten Produktqualität und Effizienz führt.

Unser umfassender Service umfasst die Prüfung von Fördermaßnahmen, um Ihnen finanzielle Unterstützung bei Ihrem Maschinenkauf zu ermöglichen. Wir bieten flexible Finanzierungsmöglichkeiten an, um Ihre individuellen Bedürfnisse zu erfüllen. Zudem bieten wir Ihnen Unterstützung bei der Montage und Schulung an, um sicherzustellen, dass Sie die Maschine optimal nutzen können.

Investieren Sie in Qualität und Präzision mit unserer hochwertigen Flachschleifmaschine. Kontaktieren Sie uns, um weitere Informationen zu erhalten und Ihre Produktion auf das nächste Level zu bringen. Vertrauen Sie auf unsere Erfahrung und unseren erstklassigen Service, um Ihre Fertigungsprozesse zu optimieren und Ihren Erfolg zu steigern.

Elektro-Magnet-Spannplatte
Demagnetisiereinrichtung
Auto. Papierband-Filter mit Kühlsystem
Magnetabscheider mit Kühlsystem
Staub-Ansaugsystem
Parallel-Abrichter
NC autom. Abziehvorrichtung und automatische Abrichtkompensation
Kreuzschliff
Feinvorschub für quer und vertikal
Spritzschutz auf der Rückseite
Vollumhausung
CNC Ausführung mit Siemens/Fagor Steuerung
automatischer computergesteuerter Vertikalvorschub
