Details

Modell:

GN-1000 GN-1250 GN-1500 GN-1750

Drehdurchmesser:

1000 mm1250 mm1500 mm1750 mm

Drehlänge:

1500/2000/3000/4000/5000/6000/8000 mm

Steuerung:

Siemens 828D

Drehdurchmesser über Support:

830 mm1080 mm1330 mm1580 mm

Bettbreite:

820 mm

Spindelnase:

A2-11/A2-15/A2-20/A2-20

Spindelbohrung:

155/250/305/380 mm

Spindeldrehzahlen - stufenlos:

4-600/4-400/4-400/4-300 U/min

x-Weg:

750 mm

z-Weg:

2000/3000/4000/5000/6000/8000 mm

Eilgang in X-und Z-Richtung:

6 m/min

Servomotor X-Achse:

3 kw Fanuc / 3,3 kw Siemens

Servomotor Z-Achse:

4 kw Fanuc / 4,3 kw Siemens

Reitstockpinolenhub:

300 mm

Reitstockpinolendurchmesser:

200 (295 opt.) mm

Reitstockkonus:

6 MK

Werkzeugrevolver:

8/10/12 fach

Werkzeughalter-Schaftdurchmesser:

32 (40 opt.) mm

Hauptantriebsmotor:

30 (37 opt.) kW

Maschinengewicht ca.:

9/10/11/12/13 t

Positioniergenauigkeit:

+0.01 / 300 mm

Wiederholgenauigkeit:

+0,005 mm

Maschinenlänge:

5000/6000/7000/8000/9000/10000 mm

Maschinenbreite/-höhe:

2500 x 2400 mm

Werkstückgewicht zwischen Spitzen max.:

9000 kg

Werkstückgewicht in den Setzstöcken max.:

12000 kg mit einer Lünette

Werkstückgewicht in den Setzstöcken max.:

15000 kg mit zwei Lünetten

Zubehör

CNC Steuerung:

Siemens/Fanuc/Fagor

Servomotoren:

Siemens/Fanuc/Fagor

CE-Ausführung



Getriebstufen, automatisch schaltend



MPG Handrad



automatisches Kühl und -Schmiersystem



Maschinenlampe



Werkzeugkiste



Z + X - Achsen mit Kugelrollspindeln



kompl. techn. Dokumentation in deutscher Sprache



feststehende Lünette:

70-400 mm

Wärmetauscher für den Schaltschrank



frequenzgeregelter Hauptspindelmotor



Nivellierelemente



Teil-Umhausung



Beschreibung

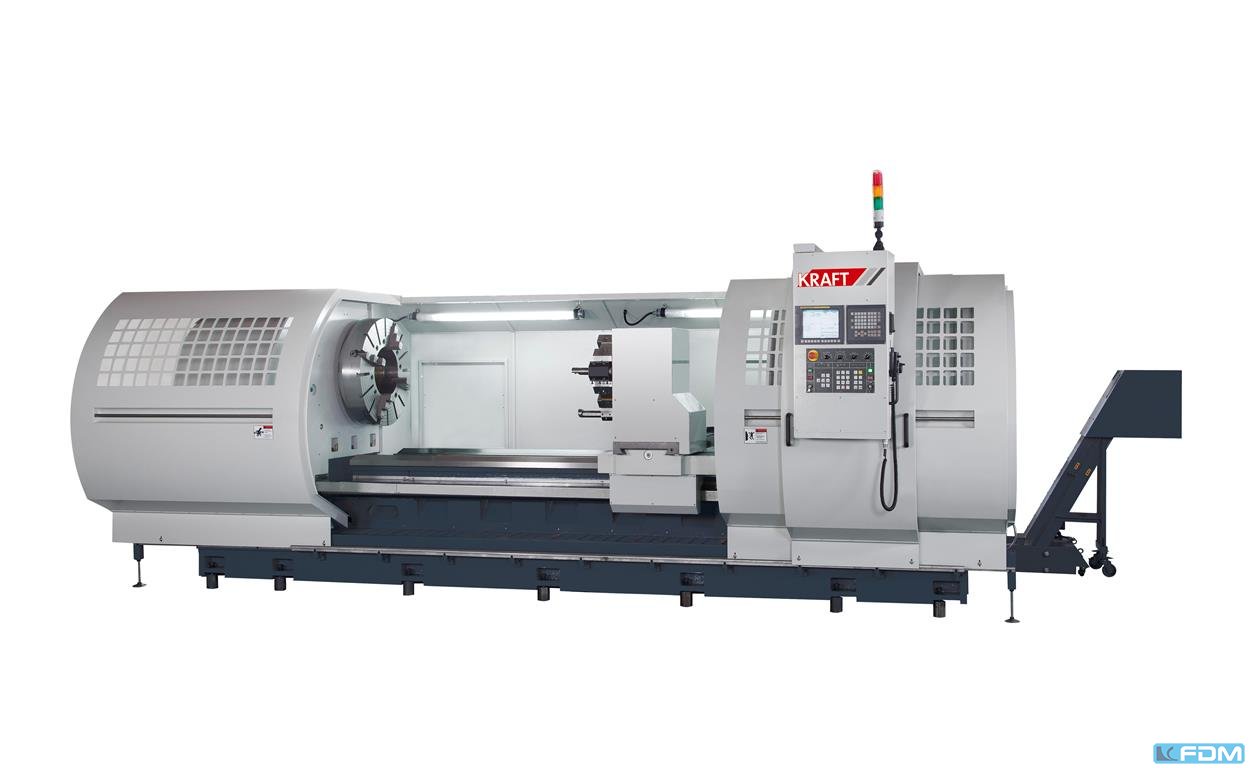

schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoher Genauigkeit mit neuester Siemens 828 D inkl. S ShopTurn mit manuellen Zyklen (Dialog-Programmierung)
- Steuerung mit 24 Monaten Gewährleistung
- Maschinenbett auf einem Guss in Monoblock-Bauweise (nicht aufgesetzt!)
- Leistungsstarke Produktionsmaschine mit breitem Einsatzspektrum
- Spindelstock von neuer kompakter Bauart. Stabil mit großflächigen Querrippen
- Das Bett ist für hohe Eilgangsgeschwindigkeiten ausgelegt. Die Bettführungen gehärtet und geschliffen
- Spindellagerung von NSK oder SKF
- Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
- Kraftvoller Spindelmotor mit bis zu 40 kW, eine Spindeldrehzahl von bis zu 800 U/min und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
- Für Werkstückgewichte bis zu 15t
- AC-Antriebe (Fabrikat Siemens)
- 4 Stufengetriebe automatisch schaltend
- 155 mm (Option bis 380 mm) Spindelbohrung
- Absolutgeber in beiden Achsen (kein Referenzpunktfahren notwendig)
- Hohe Steifigkeit der Maschine und Genauigkeit der Bearbeitung
- Gehärtete und präzisionsgeschliffene Bettführungen mit TURCITE Gegenbeschichtung
- Gehärtete und präzisionsgeschliffene Hauptspindel, Zahnräder und Wellen
- Alle wichtigen Steuerelemente sind bedienerfreundlich auf dem verschiebbaren Steuerpult angeordnet
- Automatische Schmieranlage
- Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12 Werkzeugrevolver, Späneförderer (Kette), andere Steuerungsmodelle, C-Achse, extra große Spindelbohrung von bis zu 400mm, Programmierung von Sonderzyklen für Seiltrommeln etc.


Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

C-Achse
Y-Achse
Lünetten
CNC Steuerung von
Werkzeugrevolver
Bohrstangenhalterung
diverse Planscheiben und Drehfutter
hydr. Futter und Reitstockpinole
