Details

x-Weg:

1300 mm

y-Weg:

710 mm

z-Weg:

710 mm

Tischgröße:

1500x660 mm

Beschreibung

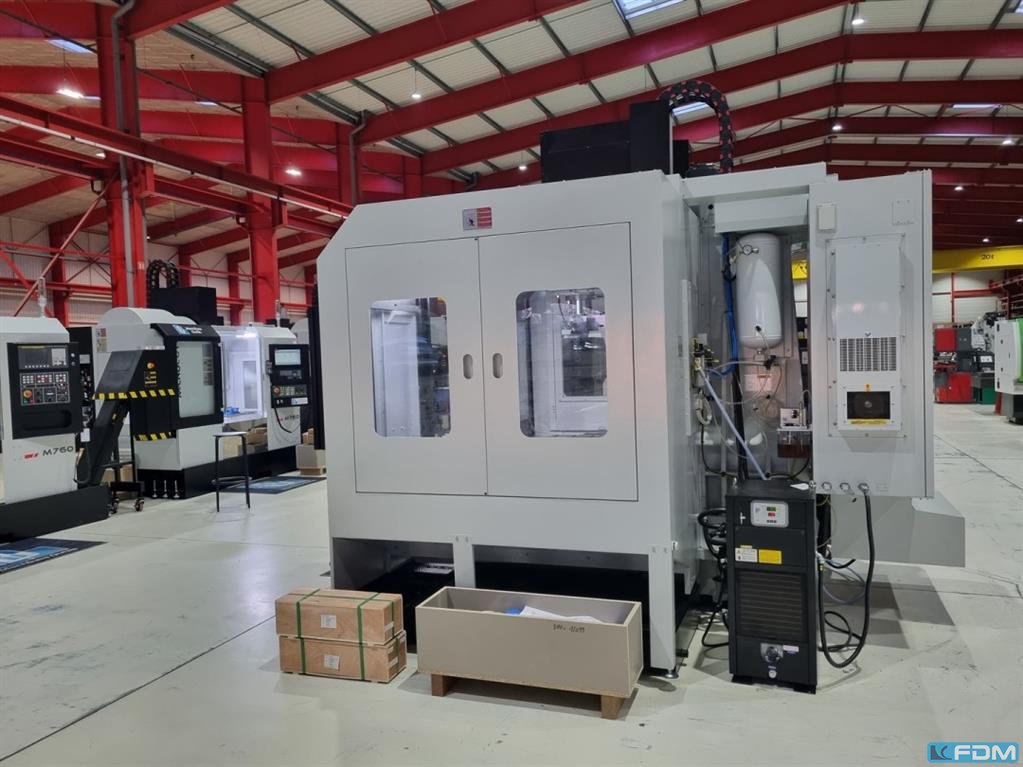

- **CNC Bearbeitungszentrum**: Beschreibung VMC-Serie von microcut, die schwere Baureihe für vielseitige Anwendungen.

**Besondere Merkmale**:

- Verfahrwege: Beeindruckende 1300 mm in X- und 710 mm in Y-Richtung.
- Stabile Bauweise: Gehäuse aus Mehanit-Guss, FEM-optimiert und stabilisiert.
- Führungen: Präzise prismatische Führungen mit Turcite Typ B.

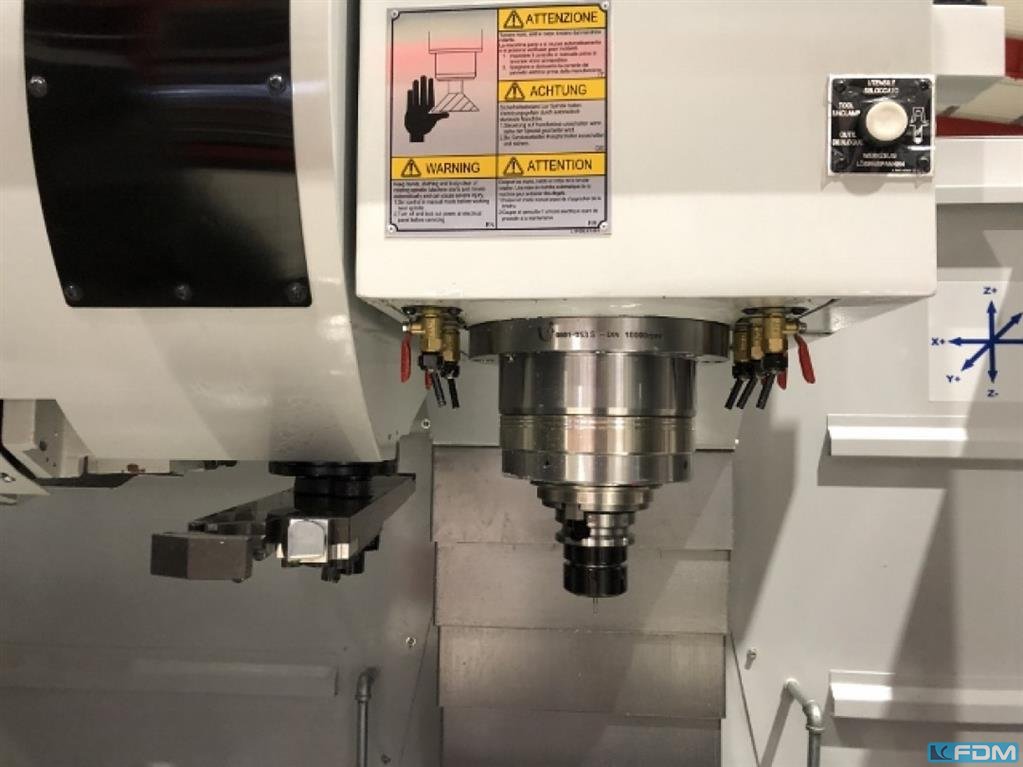

- High-Speed-Spindel: ISO40 (DIN69871)-Kegel, 10.000 U/min.
- Magazin: Automatischer Werkzeugwechsel mit 24 Stationen.
- Gegenspindel: Pneumatisch, auf der Rückseite der Säule.

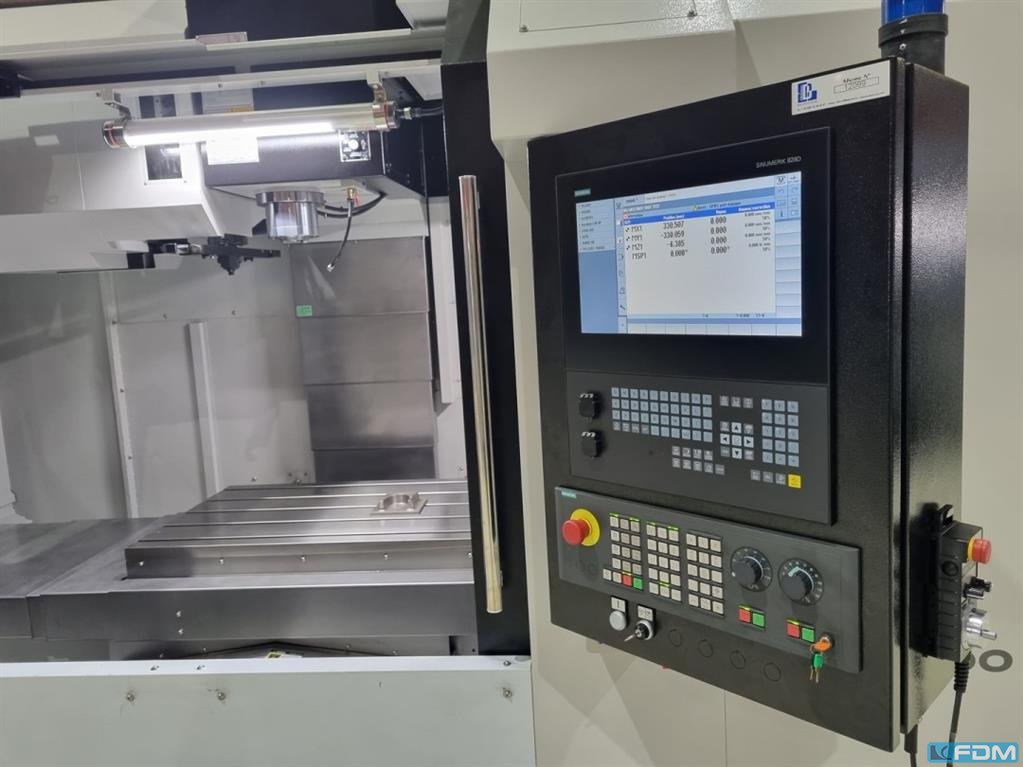

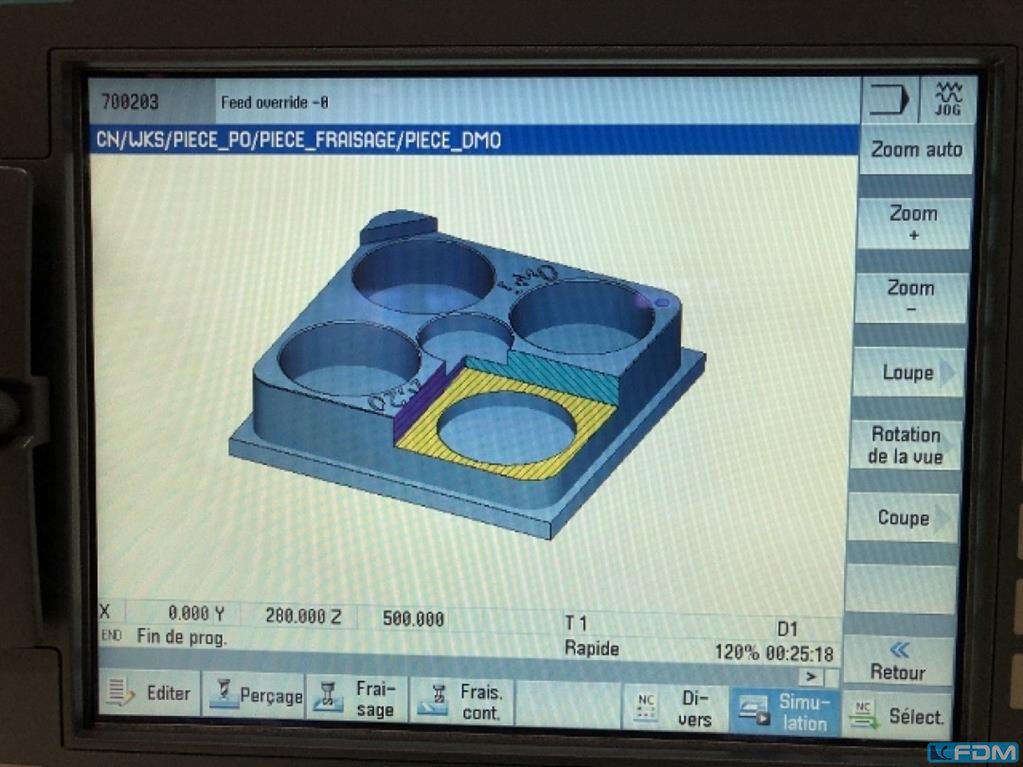

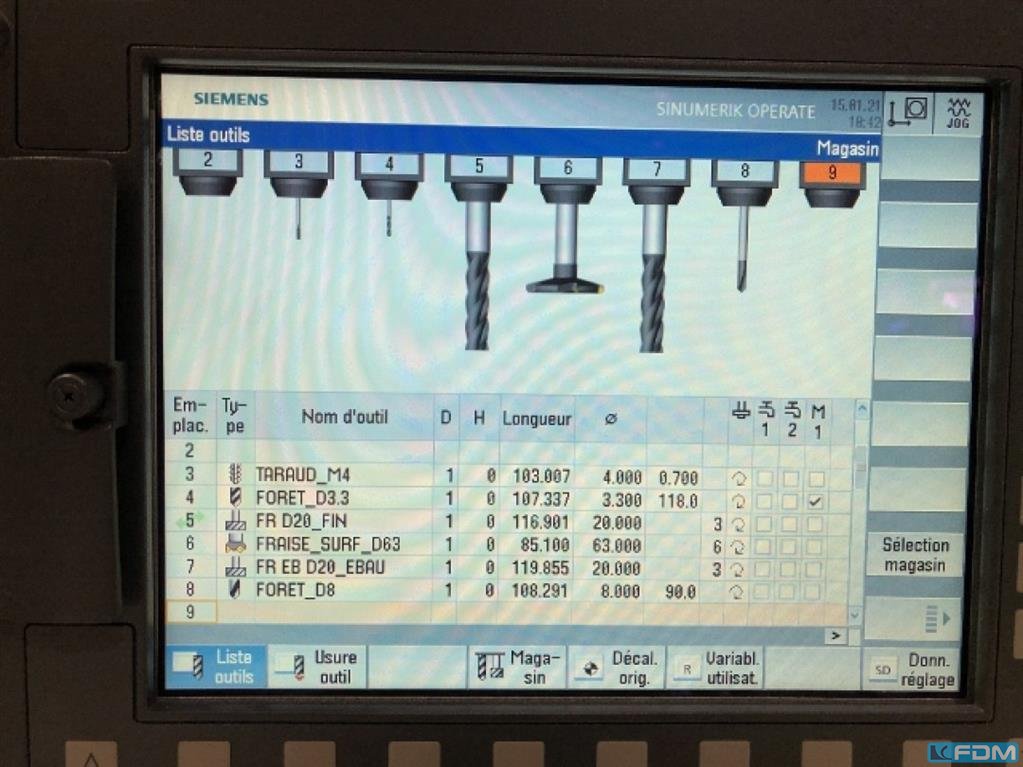

- CNC Bedienung: Siemens 828D Steuerung mit 15" Grafik-Touchscreen.

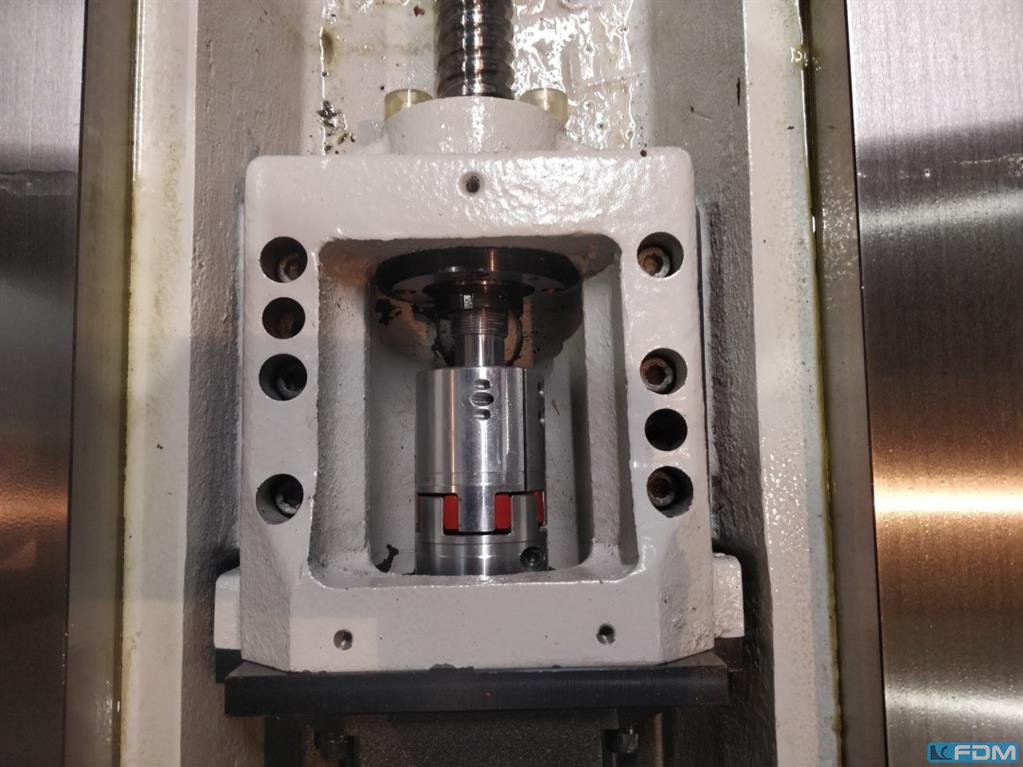

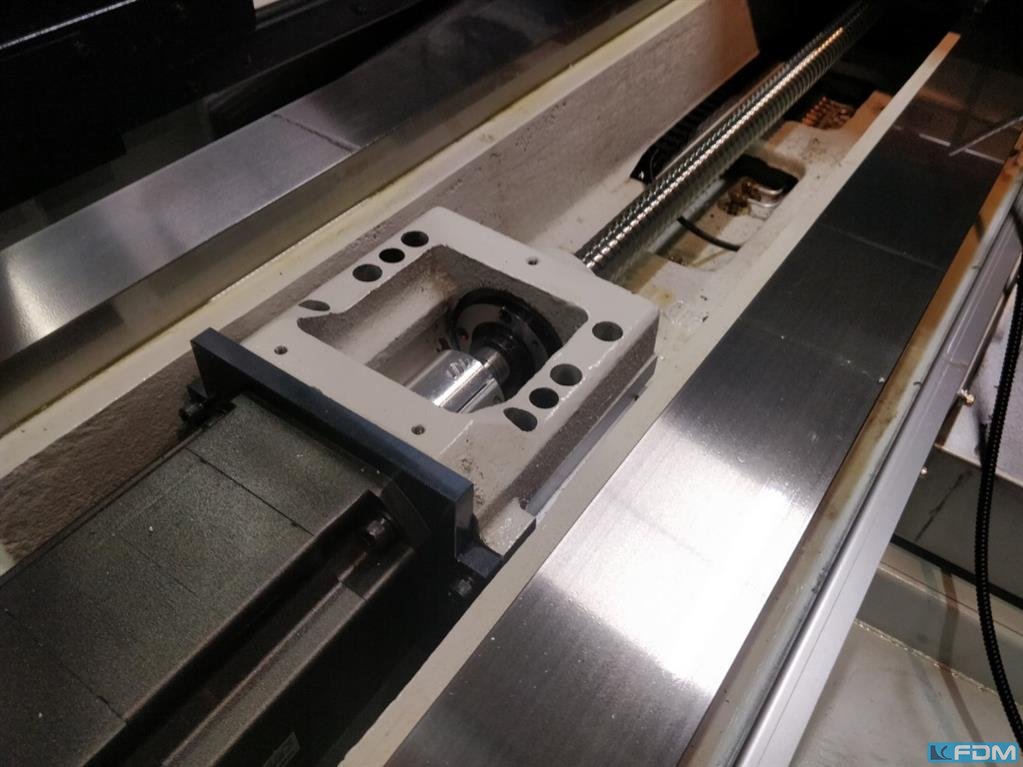

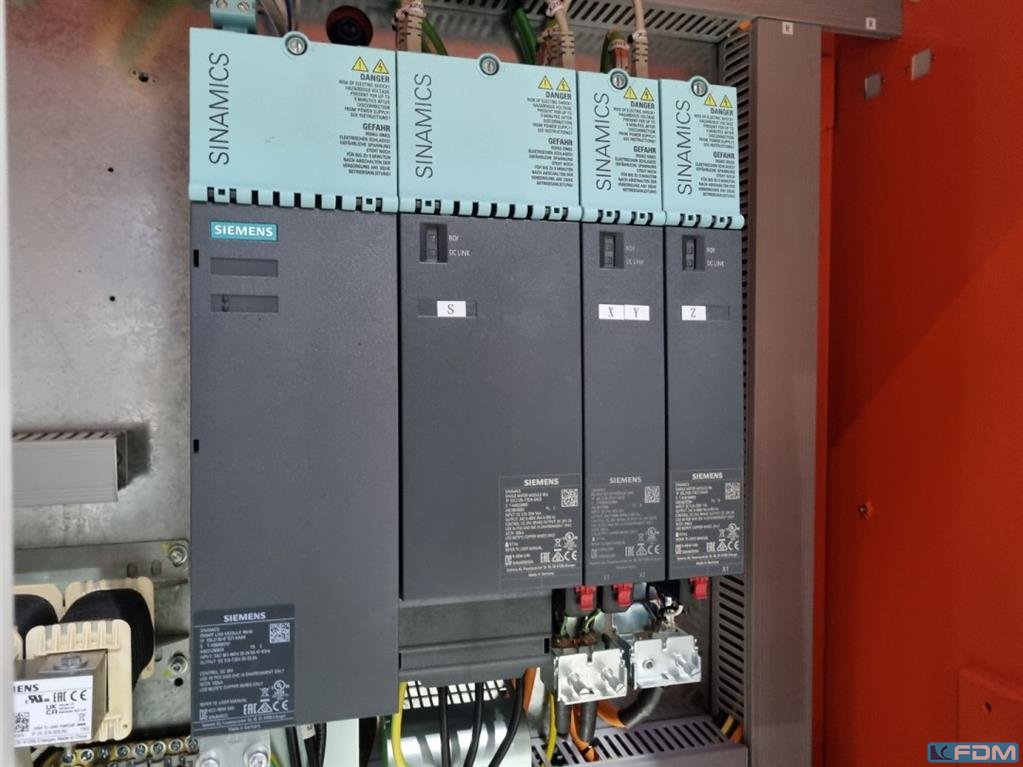

- Siemens-Motoren: Direktmontage an Kugelumlaufspindeln.
- Kühlsystem: Große Kühlmittelbehälter im unteren Teil der Maschine.

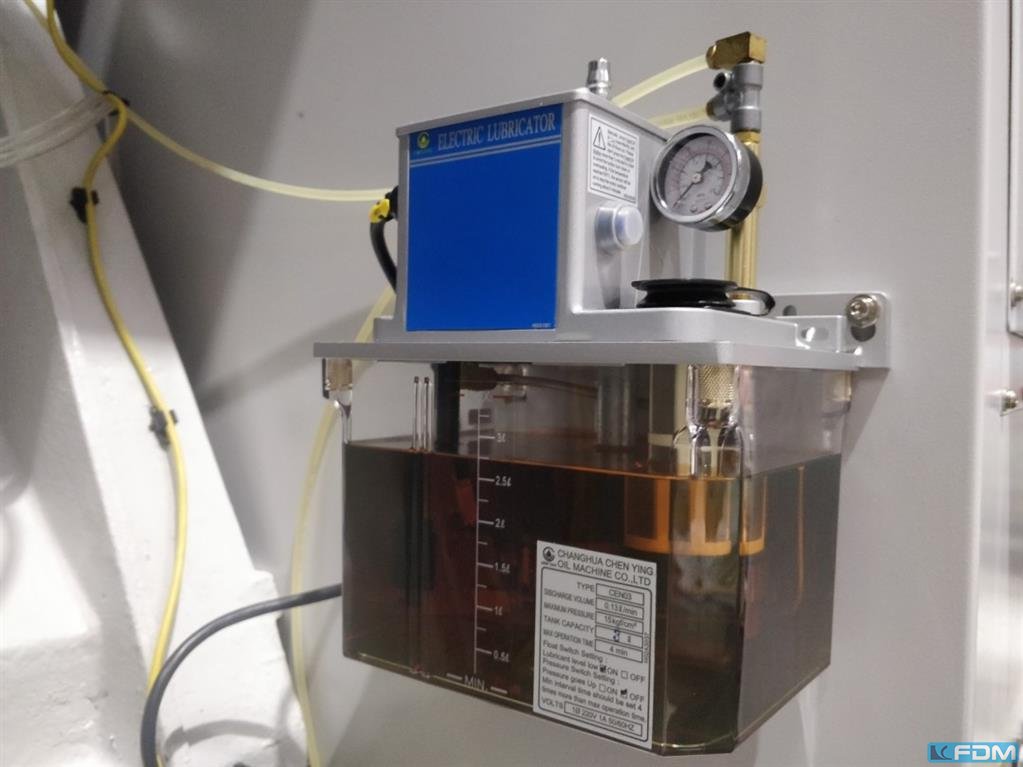

- Schmierzentralsystem: Automatisch, für Achsenwartung.
- Beleuchtung: Arbeitsbereichslampe.

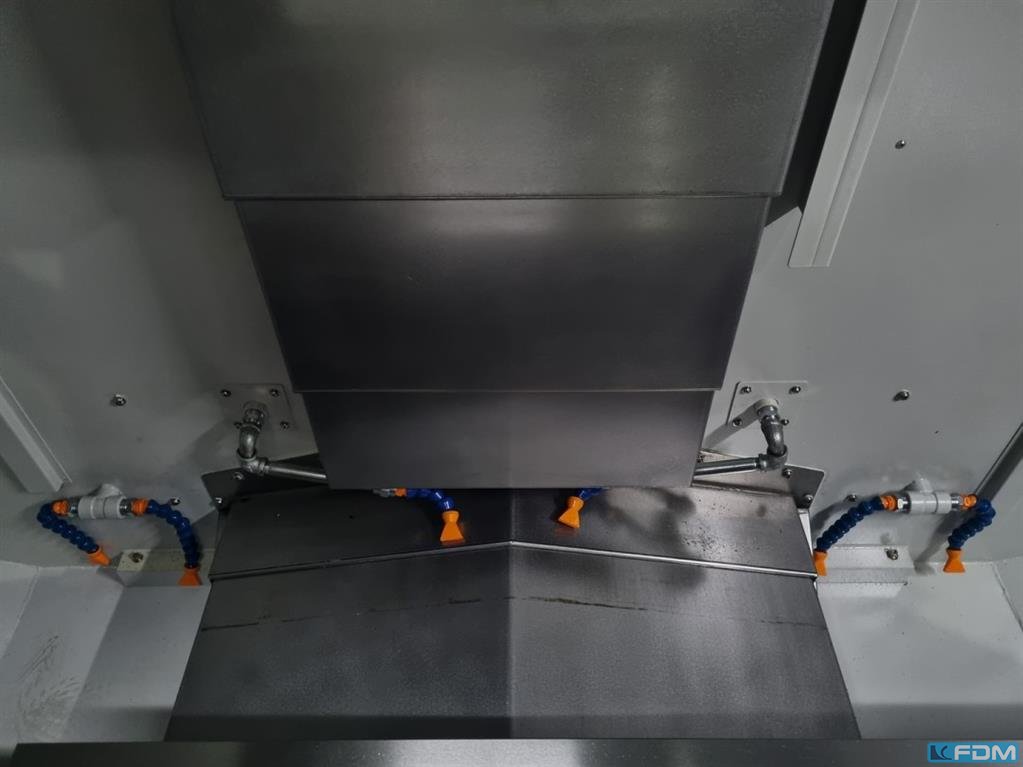

- Schutz: Teleskopischer Schutz für alle Achsen.
- Sicherheit: Vollverkleidung mit großen, gesicherten Türen.

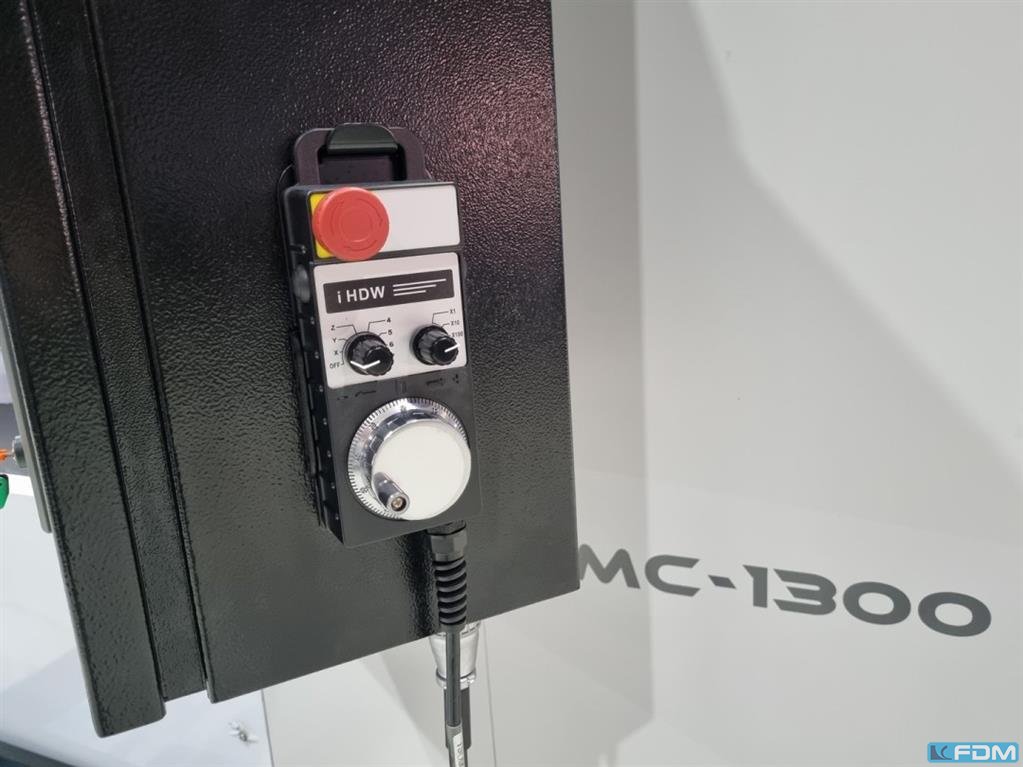

- Bedienhilfen: Abgesetztes elektronisches Handrad, Reinigungspistole.

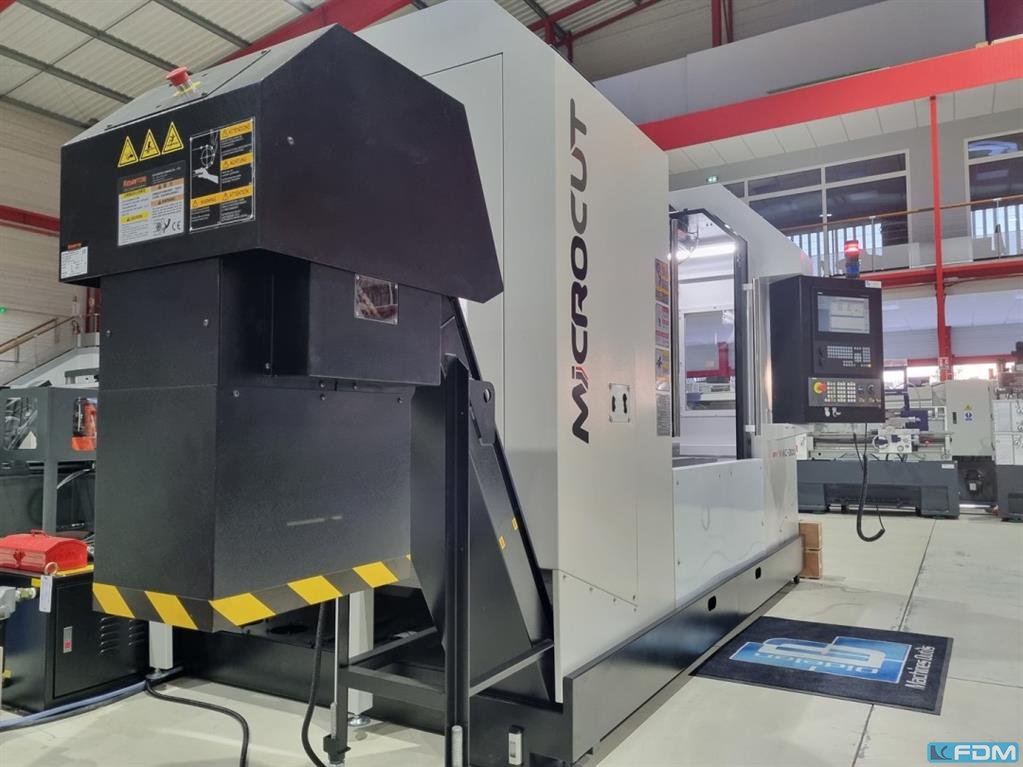

- Chips Management: Kettenspäneförderer.

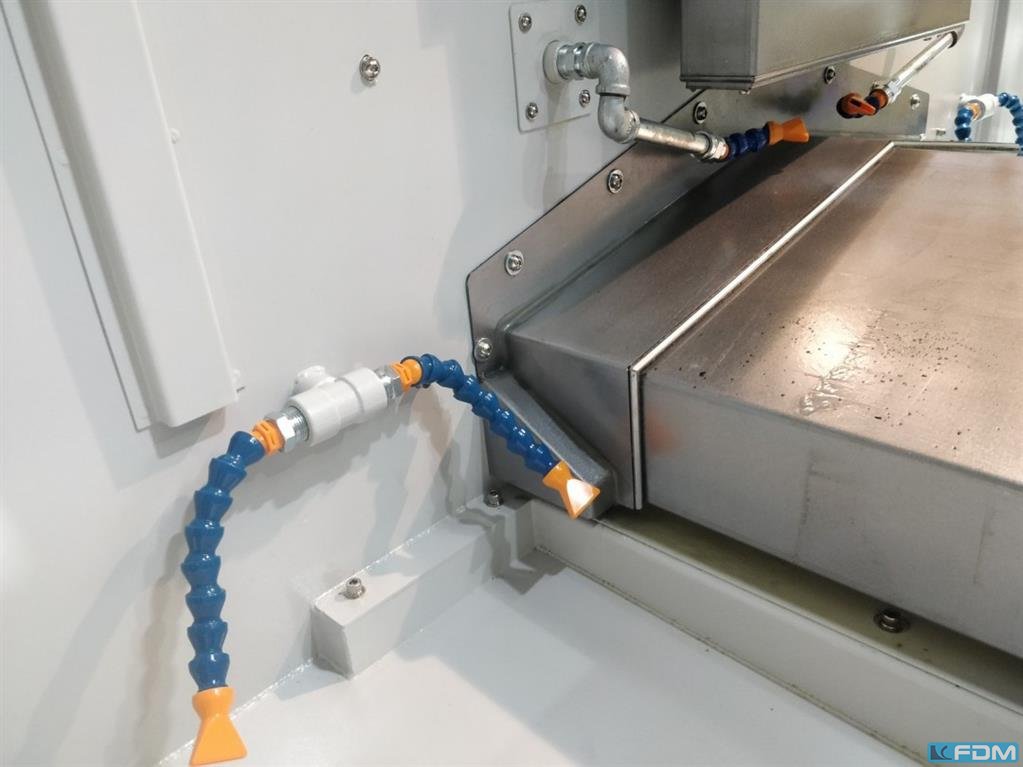

- Kühlmittelversorgung: Zentrales System für Spindel mit 20 bar.

**Technische Daten: VMC1300**

- CNC-Steuerung: Siemens 828D mit 15'' Touchscreen.

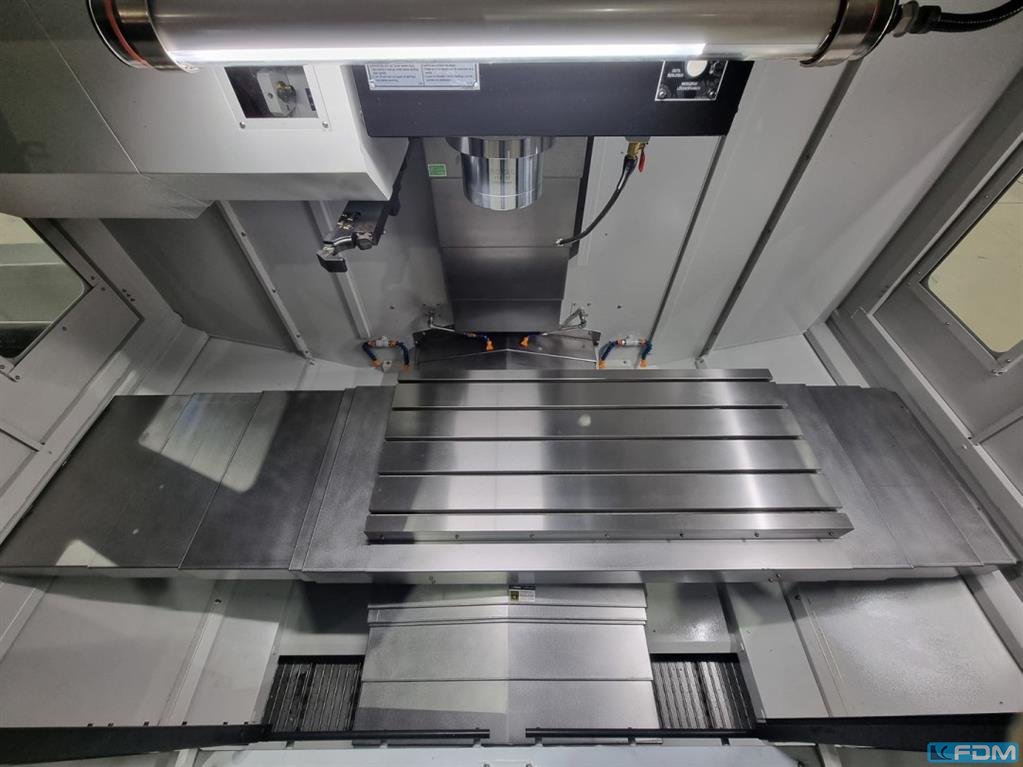

- Tischgröße: 1500 x 660 mm.
- Verfahrwege:
- X-Achse: 1300 mm.
- Y-Achse: 710 mm.
- Z-Achse: 710 mm.
- Prismatische Führung: Spezifiziert.
- Spindelabstände: 120 bis 830 mm (Spindelnase zu Tischoberfläche).
- Tischhöhe: 880 mm über Boden.
- Tischnuten: 18 x 135 x 5 mm.
- Tischbelastung: Zulässig bis 1200 kg.
- Spindel: Mechanisch, ISO 40 (DIN 69871), 10.000 U/min.
- Motor: 15 / 22,5 kW.
- Eilvorschübe: 24 m/min in X, Y und Z.
- Arbeitsvorschübe: 10 m/min in X, Y und Z.
- Werkzeugmagazin: Armtyp, 24 Plätze.
- Werkzeugwechselzeit: 4 Sekunden.
- Werkzeugdimensionen: Max. Ø 120 mm, Länge 300 mm, Gewicht 7 kg.

**Maschinendaten: VMC1300**

- Abmessungen: 3400 x 3200 x 3000 mm (L x B x H).
- Maschinengewicht: 7800 kg.

**Ausstattung: VMC1300**

- Gewindebohrfunktion: Standard, starr.
- Kühlmittel: Innerer Zufuhrdruck 20 bar, Standard.
- Späneförderer: Ja, Standard.
- Optionen: Frässchraubstock.
- Reinigungspistole: Ja, vorhanden.
