Details

x-Weg:

1200 mm

y-Weg:

730 mm

z-Weg:

650 mm

Tischgröße:

1400x710 mm

Beschreibung

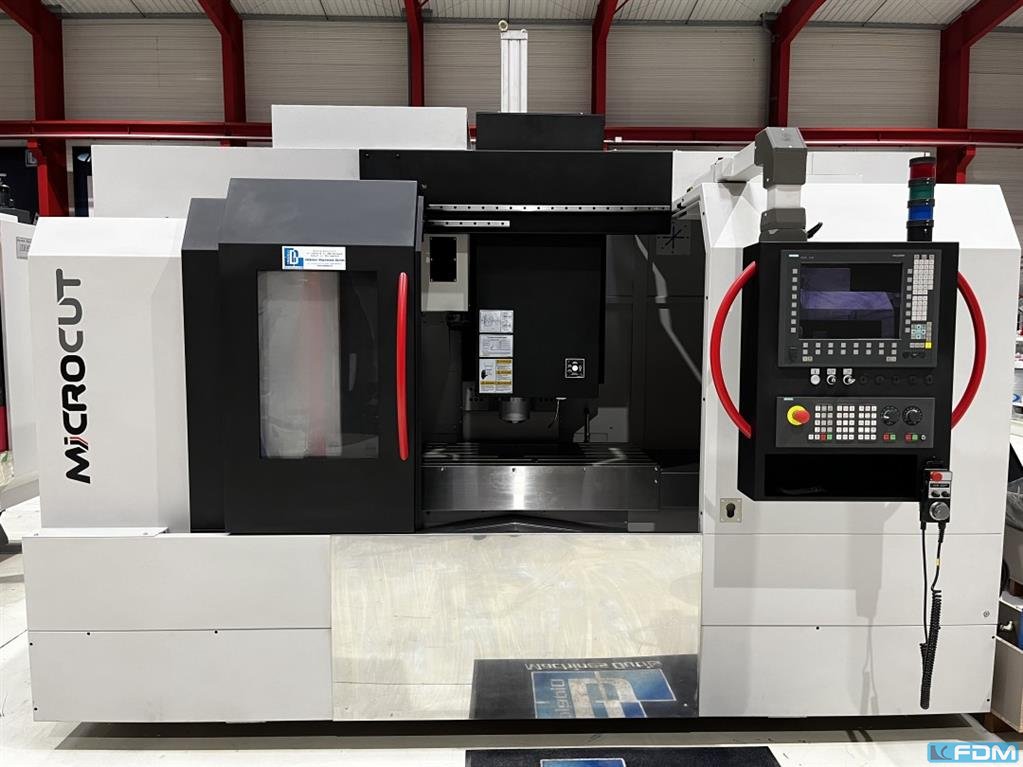

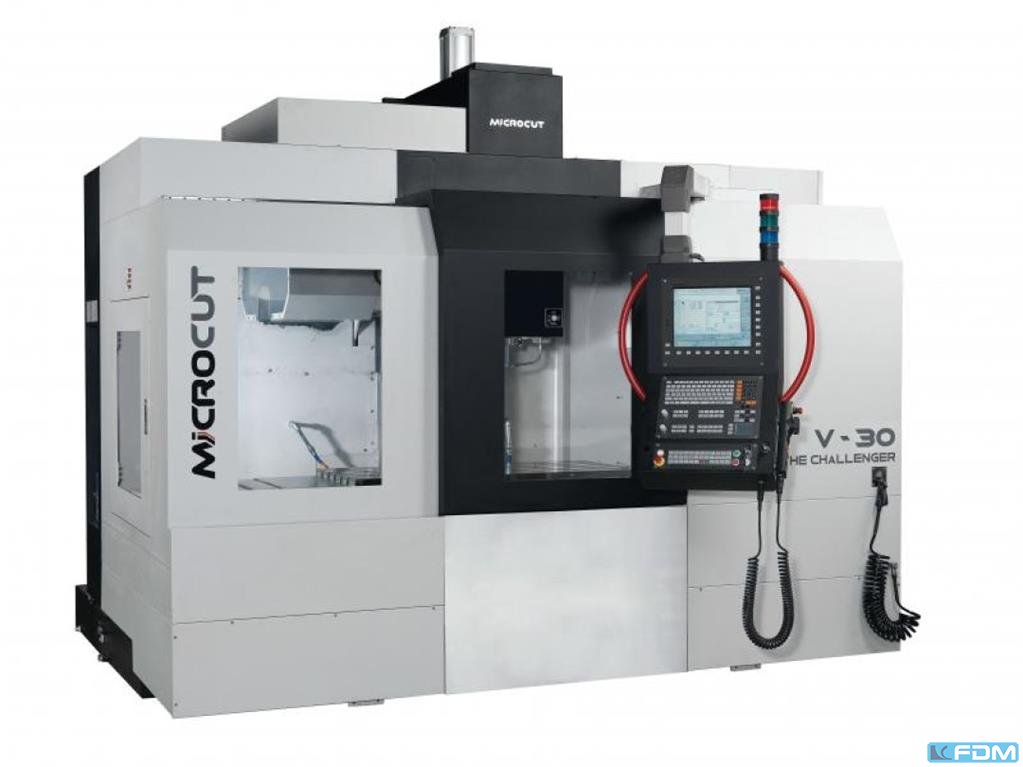

- **CNC Bearbeitungszentrum**: Beschreibung des Vertikalen 3-Achsen-Bearbeitungszentrums Microcut Typ V30.
- Einsatzbereiche: Feinmechanik, Formenbau, Automobilindustrie, Luftfahrtindustrie, Medizintechnik.

- **Komponenten des Bearbeitungszentrums**:

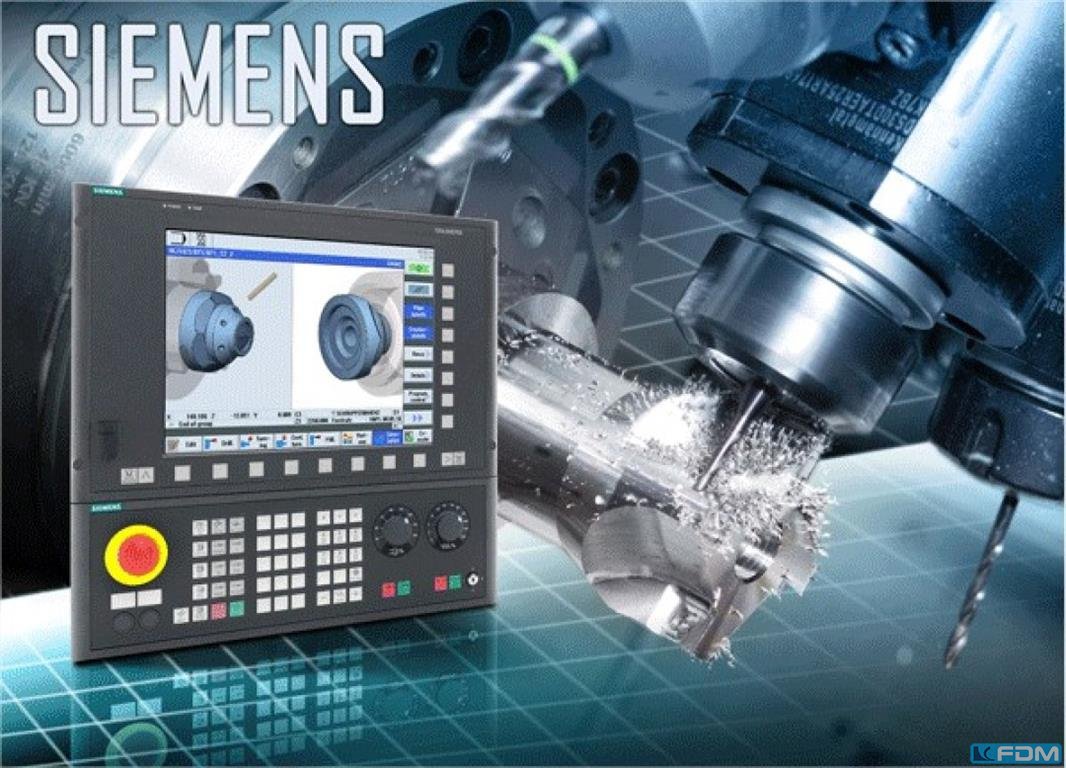

- CNC-Steuerung: Siemens 840D SL mit einem 15"-Bildschirm, optimiert für Fräsvorgänge.
- Spindel: Mechanisch mit Direktantrieb, 15.000 U/min, BT40-Aufnahme und Kühlung.
- Linearführungen: In allen 3 Achsen für hohe Dynamik.
- Gestell: Aus Meehanit-Guss mit großzügigen Abmessungen.
- Kugelumlaufspindeln: Gekühlt, Unterstützung schneller Bewegungen bis zu 42 m/min.
- Sicherheitsglas: Groß zur guten Einsicht in den Arbeitsbereich.
- Bedienpult: Ergonomisch gestaltet.

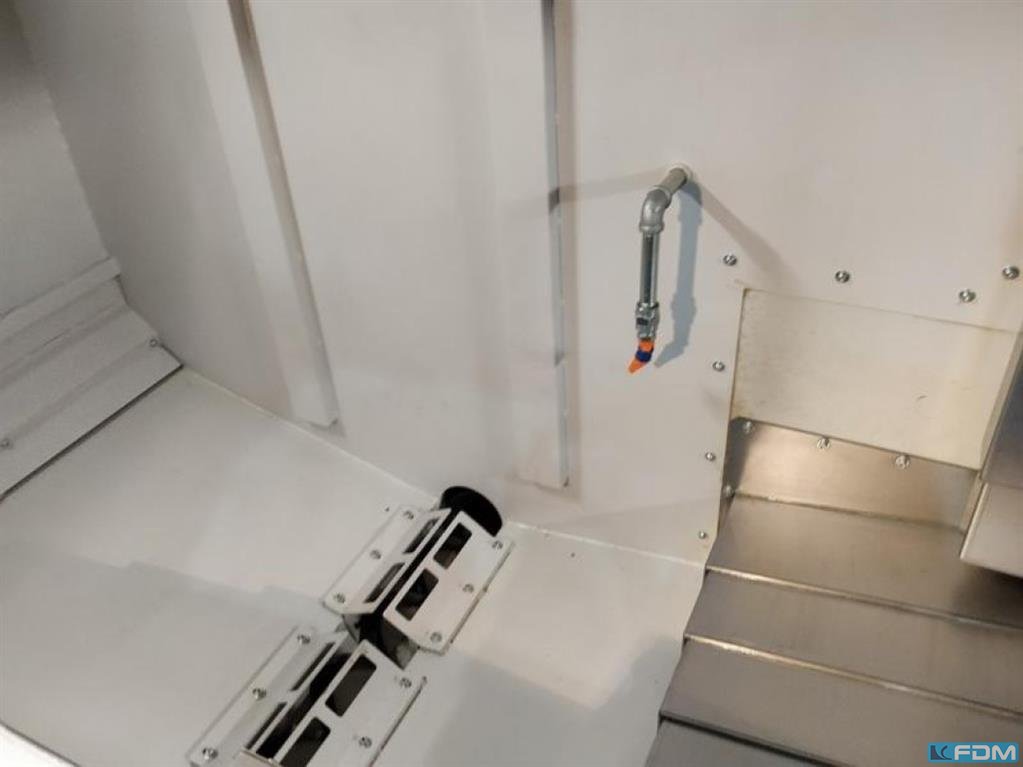

- Kühlschmiersystem: Für effektive Spanabfuhr.
- Werkzeugmagazin: Armmagazin mit Kapazität für 32 Werkzeuge.
- Kühlmittelzufuhr: Spindelzentrum 20 bar.
- Belüftung: Für elektrischen Schaltschrank.
- Späneförderer: Doppelschnecken für Spänetransport zum Abstreifband.
- Reinigungspistole: Enthalten.
- Microcut-Funktionen: AAC / TPC / SVS für Bearbeitungsverbesserungen.

- **Technische Daten: V30**
- CNC: Siemens 840D.
- Tischfläche: 1400 x 710 mm.
- Verfahrwege:
- X-Achse (Längs): 1200 mm.
- Y-Achse (Quer): 730 mm.
- Z-Achse (Vertikal): 650 mm.
- Linearführung: Spezifikation nicht angegeben.
- Spindelabstände:
- Mitte zur Säule: 800 mm.
- Nase zum Tisch: 100 bis 650 mm.
- Tischhöhe über Boden: 915 mm.
- Nuten (B x A x Anzahl): 18 x 100 x 5 mm.
- Max. Tischbelastung: 1000 kg.
- Spindel:
- Typ: Mechanisch mit Direktantrieb.
- Drehzahl: 15.000 U/min.
- Kegel: BT40.
- Motorleistung: 20 kW.
- Eilvorschübe (X/Y/Z): 42 m/min.
- Arbeitsvorschübe (X/Y/Z): 10 m/min.
- Werkzeugmagazin: Typ mit Armen, 32 Werkzeuge.
- Werkzeugwechselzeit: 2 Sek.
- Max. Werkzeugdurchmesser: 125 mm.
- Max. Werkzeuglänge: 300 mm.
- Max. Werkzeuggewicht: 8 kg.

- **Maschinendaten: V30**
- Platzbedarf (L x B x H): 3600 x 4103 x 3285 mm.
- Gewicht: 10500 kg.

- **Ausstattung: V30**
- Starre Gewindebohrer: Standard.
- Kühlaggregat: Für Spindel und Kugelumlaufspindeln, standard.
- Reinigungspistole: Ja.
- Späneförderer: Standard.
- Funktionen:
- Axial Accuracy Control (AAC): Ja.
- Tip Tool Positioning (TIP): Ja.
- Spindle Vibration Supervision (SVS): Ja.
