Details

Schleiflänge:

600 mm

Schleifbreite:

300 mm

Abstand Tischoberfläche/Spindelmitte:

500 mm

Tischgröße:

300x600 mm

max. Tischbelastung:

300 kg

Tischgeschwindigkeit -stufenlos-:

5-25 m/min

Eilgang quer:

900 mm/min

Quervorschub:

0,1-20 mm

Umdrehung, Handrad (quer):

5 mm/U

Umdrehung, Handrad (vertikal):

5 mm/U

autom. Senkrechtzustellung:

0,005 | 0,01 | 0,01 mm

Senkrechteilgang:

450 mm/min

Vertikalzustellung, min.:

0,001 mm

Schleifscheibenabmessung:

355x38x127 mm

Spindeldrehzahl:

1450 1/min

Spindelmotor:

3,7 kW

Hydraulik-Motor:

0,75 kW

Maschinengewicht ca,:

1700 kg

Maschinenlänge:

2650 mm

Maschinenbreite:

2650 mm

Zubehör

Schleifscheibe



Schleifscheibenflansch



Schleifscheibenabrichter



Schleifscheibenabzieher



Aufstellelemente



Maschinenwerkzeug



Auswuchtdorn



Maschinenleuchte



Hydraulikaggregat mit Kühlventilator



Technische Dokumentation in deutscher Sprache



CE-Ausführung



Beschreibung

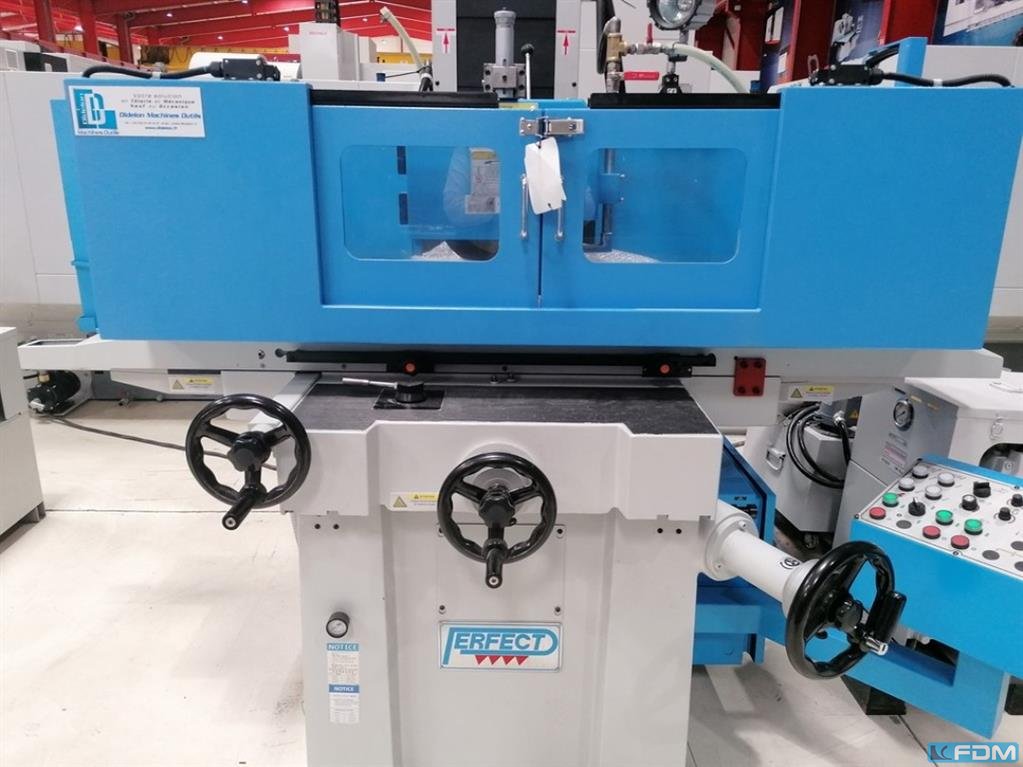

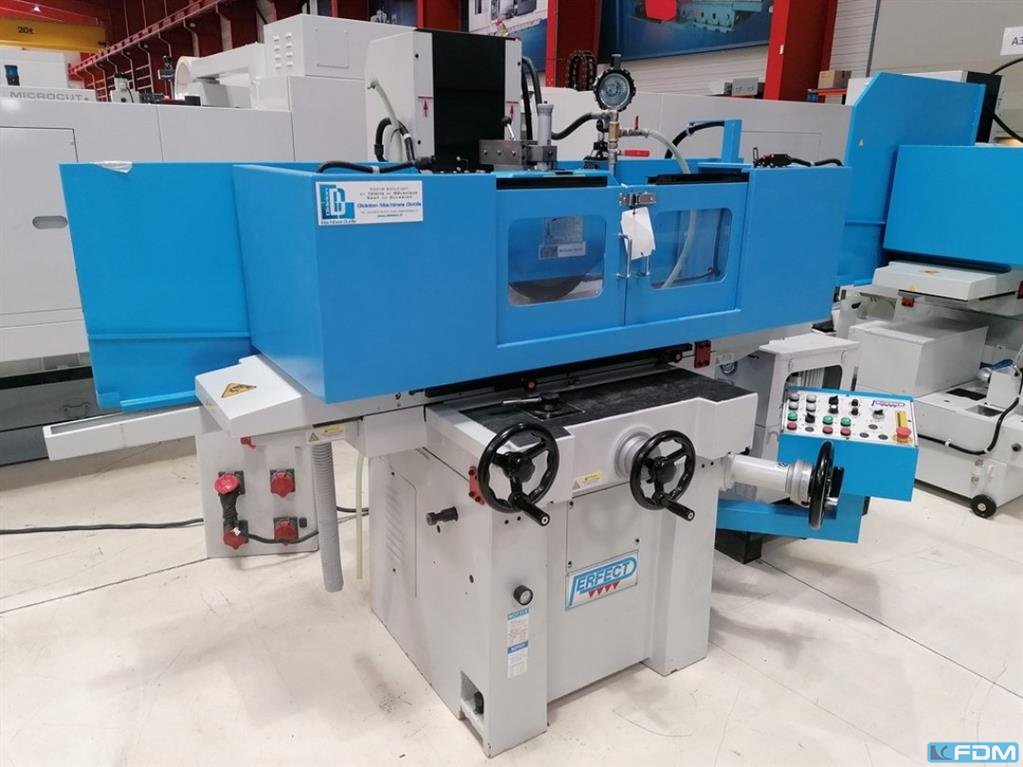

- **Flächenschleifmaschine**: Perfect mit Tangentialschleifscheibe.
- Tischgröße: 300x600 mm.
- Typ: AH-Version mit automatischer Längs- und Querbearbeitung.

- **Mechanische Struktur**:
- Hochqualitatives Gussgestell mit Langzeitstabilisierung.
- Design mit Finite-Elemente-Methode für stabile Gewichtsverteilung und Verrippung.
- Unterstützt Längs- und Querbewegungen sowie vertikale Spindelbewegungen.

- **Antrieb und Steuerung**:
- Längsachse (X): Hydraulikzylinder mit variabler Geschwindigkeit.
- Querachse (Z): Servomotor mit Kugelumlaufspindel für Präzisionssteuerung.
- Querachse (Y): Koppelung von Kugelumlaufspindel und Servomotor für bewegliche Schleifscheibenhalterspindel.

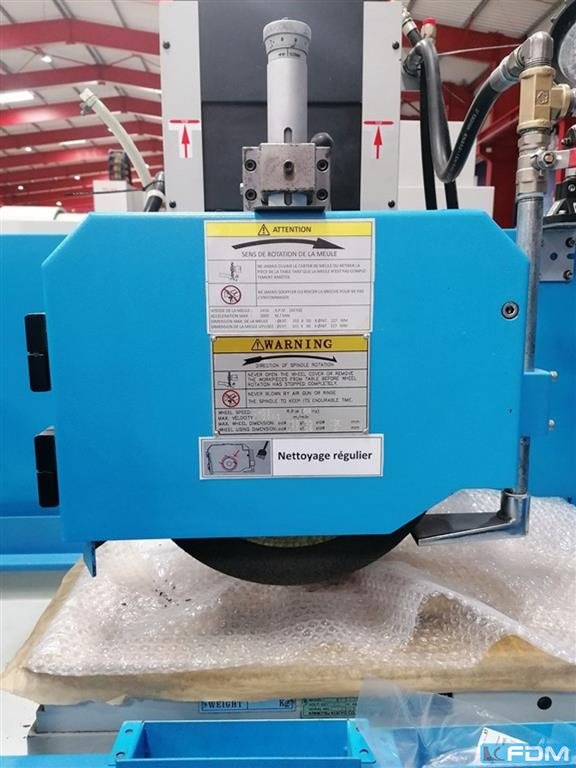

- **Schleifscheibenhalterspindel**:
- Montage in Reinraum mit P4 Präzisionsschrägkugellagern.
- Rundheitsgenauigkeit: 2 µm.
- Abgedichtete und geschmierte Spindelkartusche für Langlebigkeit.

- **Schmierung und Bedienung**:
- Zentrale und automatische Schmierung der Linearachsen.
- Bewegliches Bedienpult mit Anpassung für den Benutzer.

- **Standardausrüstung**:
- Keramische Schleifscheibe.
- Flansch für Schleifscheibe.
- Exzenter und Auswuchtwelle.
- Auswuchtbank und montierte Schleifmaschine auf dem Tisch.
- Gusseiserne Kufen zur Nivellierung.
- Werkzeugkasten und Beleuchtungslampe.
- Halbgeschlossene Verkleidung gemäß CE-Normen.

- **Produktivitätssteigernde Ausstattung**:
- Elektromagnetischer Drehteller mit Leistungsanzeige.
- Automatischer Abrichter und manuelle Parallelabrichtung.
- Kühlmittelbehälter mit Pumpe, Magnetabscheider und Papierfilter.
- Zusätzlicher Schleifscheibenhalter-Flansch.

Elektro-Magnet-Spannplatte
Demagnetisiereinrichtung
Auto. Papierband-Filter mit Kühlsystem
Magnetabscheider mit Kühlsystem
Staub-Ansaugsystem
Parallel-Abrichter
NC autom. Abziehvorrichtung und automatische Abrichtkompensation
Kreuzschliff
Feinvorschub für quer und vertikal
Spritzschutz auf der Rückseite
Vollumhausung
CNC Ausführung mit Siemens/Fagor Steuerung
automatischer computergesteuerter Vertikalvorschub
