Details

Schleifdurchmesser:

355 mm

Schleiflänge:

630 mm

Spitzenhöhe:

180 mm

Umlaufdurchmesser über Bett:

355 mm

max. Werkstückgewicht:

250 kg

Schleifscheibenabmessungen:

450 x127 x 80 mm

Schleifspindeldrehzahl:

600-1600 1/min

Handradteilung :

0,001/ 0,01 mm

Werkstückantrieb - Spindeldrehzahl:

0-600 1/min

Werkstückantrieb schwenkbar:

±90 °

Werkstückantrieb - Aufnahme:

5 MK

Reitstockpinolenverstellung:

70 mm

Reitstockpinolendurchmesser:

70 mm

Reitstockkonus:

5 MK

Tischgeschwindigkeit:

1-5000 mm/min

Schwenkbarkeit des Tisches:

+9°/-5° °

Tischlängsbewegung:

max. 780 mm

Schleifspindelmotor:

5,50 kW

Werkstückantrieb-Motor:

1,50 kW

Hydraulikmotor:

0,75 kW

Kühlmittelpumpe:

0,18 kW

Maschinengewicht ca,:

3800 kg

Maschinengröße (LxBxH):

2900 x1500 x2100 mm

Zubehör

Schleifscheibe mit Flansch



Schleifscheibenabzieher



Auswuchtdorn



Kühlmitteleinrichtung:

mit Auffangbecken für Kühlmittel

Nivellierelemente



Bedienwerkzeuge



feste Spitzen (2 Stück)



Schleifscheibenabrichter:

montiert auf dem Reitstock (ohne Diamant)

Messuhr für Tischschwenkung



Bedienungsanleitung in deutscher Sprache



CE-Ausführung



Teleskopabdeckung:

für den Tisch aus Stoff

Maschinenöl:

5l für die Spindel

Frequenzumrichter:

für den Spindelmotor und Werkstückantrieb (stufenlos)

Hydraulikaggregat:

zur Steuerung der Reitstockpinole

Zentralschmierung



Kugelrollspindel in den Achsen:

X und Z

Pneumatikeinheit



Beschreibung

Ausstellungsmaschine auf der Grindhub in Stuttgart.

CNC gesteuerte Rundschleifmaschien in folgender Konfiguration:

AUSRÜSTUNG
SIEMENS 84D SL Version 4.8

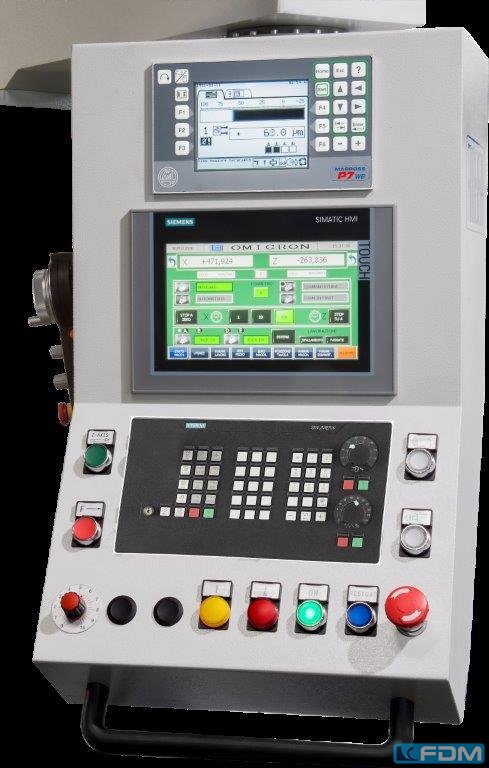

Touchscreen-Bedienfeld 12'' (TP 1200)
Automatische elektronische Vorschübe für Schleifkopf und Tisch, gesteuert durch bürstenlose Motoren
Kugelumlaufspindel mit vorgespannter Mutter für Spindelstock und Tisch und Tischbewegung
Manuelles Tischschwenksystem zum Kegelschleifen mit Messuhr
Schleifspindelstock gleitet auf Linearführung mit Rollenkäfig
Elektrischer Einbau, im Schrank
Pneumatische Einheit
Zentralisierte Schmierung


Installiertes Sonderzubehör:

Automatische Auswuchteinheit zum dynamischen Auswuchten von Schleifscheiben mit bis 508 mm, komplett mit Wuchtkopf, Vibrationssensor.

Anfahrkontrolle komplett mit Akustiksensor, LCD-Display und Bedieneinheit. Einbau enthalten.

Voll-CNC (B-Achse) mit Torque-Motor-Direkt-Encoder und hydraulischer Spannvorrichtung Spitzenhöhe 230 mm. Werkstückspindel mit Direktantriebsmotor, geeignet für X- und C-Achse Interpolation.
Spitzenhöhe 180/230 mm
Spindelaufsatz: MT5
Motorleistung 7,4 kW
Motordrehmoment: 70 Nm
Maximale Spindeldrehzahl: 1.000 U/min
Encoder-Auflösung: 10.000 Impulse/Umdrehung

Konfiguration der LH-Elektrospindel mit einem Ende, komplett mit Inverter, Wasserkühlung und Größe der Schleifscheibe: 450x50x127 mm
Höchstgeschwindigkeit 2.000 U/min, Leistung 8-10 kW

RENISHAW-Tastarm HPGA, komplett mit aktiver Markierungsvorrichtung (RP3) zur Erfassung der Werkstückposition in Z-Richtung, montiert auf dem Schleifspindelstock, komplett mit Stilus n.1, Durchmesser 6 mm, Steuereinheit (TSI-3) und Installation. Automatisch betätigt.

Innenschleifeinrichtung, Durchm. 100 mm, montiert auf der Rückseite des Schleifspindelstocks, komplett mit Ständer, Motor 1,5 Kw mit Inverter, Abrichtvorrichtung mit Halter, Gelenk und Kühlung

Elektro-Innenschleifspindel, fettgeschmiert, komplett mit Inverter, Kühlaggregat, Nr. 3 Innenschleifpinole und Schlüsselsatz. Spindel Durchmesser 100 mm. Drehzahlbereich 8.000-30.000 U/min. Leistung 6 kW

Federbelasteter Stirnseitenantrieb für einen kompletten Schleifzyklus entlang der gesamten Achse in nur einer Aufspannung. Geeignet für die Massenproduktion. Komplett mit: federbelastetem Stirnseitenmitnehmer MK5, Hartmetall-Antriebsstifte und Reitstockspitze MK5

Vollverkleidung der Maschine mit manueller vorderer Schiebetür und hinteren Zugangstüren mit Sicherheitsverriegelung und Arbeitsleuchte, Maschinengröße 600 mm zwischen Spitzen

Abb. ähnlich
