Details

Schleifdurchmesser:

600 mm

Schleiflänge:

3000 mm

Spitzenhöhe:

320 mm

max. Werkstückgewicht:

3000 (zwischen Spitzen) kg

max. Werkstückgewicht:

6000 (m. Lünetten) kg

Schleifscheibendurchmesser:

760 mm

Schleifscheibenbreite:

304,8 mm

Schleifscheibengeschwindigkeit:

45 (stufenlos) m/sec

Tischverfahrweg:

3400 mm

Tischgeschwindigkeit -stufenlos-:

10~6000 mm/min

Werkstückantriebsgeschwindigkeit:

8~80 1/min

Reitstockpinolenhub:

100 mm

Aufnahmekegel in der Reitstockpinole:

6 MK

Spindelmotor:

22,5 kW

Maschinengewicht ca.:

13 t

Abmessungen L x B x H:

13000x2900x1800 mm

Zubehör

CNC Steuerung:

Siemens 840D mit Schleifzyklen

Hydraulisch betätigte Reitstockpinole



Vollumhausung



automatisches Kühl und -Schmiersystem



Schleifscheibenabrichter manuell



Schleifscheibenflansch



Glasmaßstäbe:

in X-Achse von Heidenhain

offene Lünette:

optional

Magnet- und Papierbandfilter



Teleskopabdeckung



mitlaufende Spitze:

optional Stk./pc

Satz Bedienwerkzeuge



Werkstückantrieb:

stufenlos

verstellbarer Schleifspindelstock



Planscheibe:

optional

metrische Ausführung, 400V 50 Hz 3 Phasen



Technische Dokumentation in deutscher Sprache



CE-Ausführung:

verlängert die Auslieferung um ca. 3 Wochen

Werkstückvermessung



motorisierter Reitstock



autom. Abrichtkompensation



LED-Arbeitslampe



Beschreibung

Neue CNC-Rundschleifmaschine für die hochpräzise Bearbeitung von komplexen Werkstücken (Einstechen, Lagersitze, konvex, konkav etc.). Die Maschinen werden mit einer CNC Steuerung sowie Servomotoren von Siemens ausgestattet. Die Steuerung Typ 840D verfügt über diverse Schleif-Zyklen, die eine einfache Schleifbearbeitung ermöglichen. Die Führungsbahnen und Spindellagerungen sind hydrostatisch.


Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

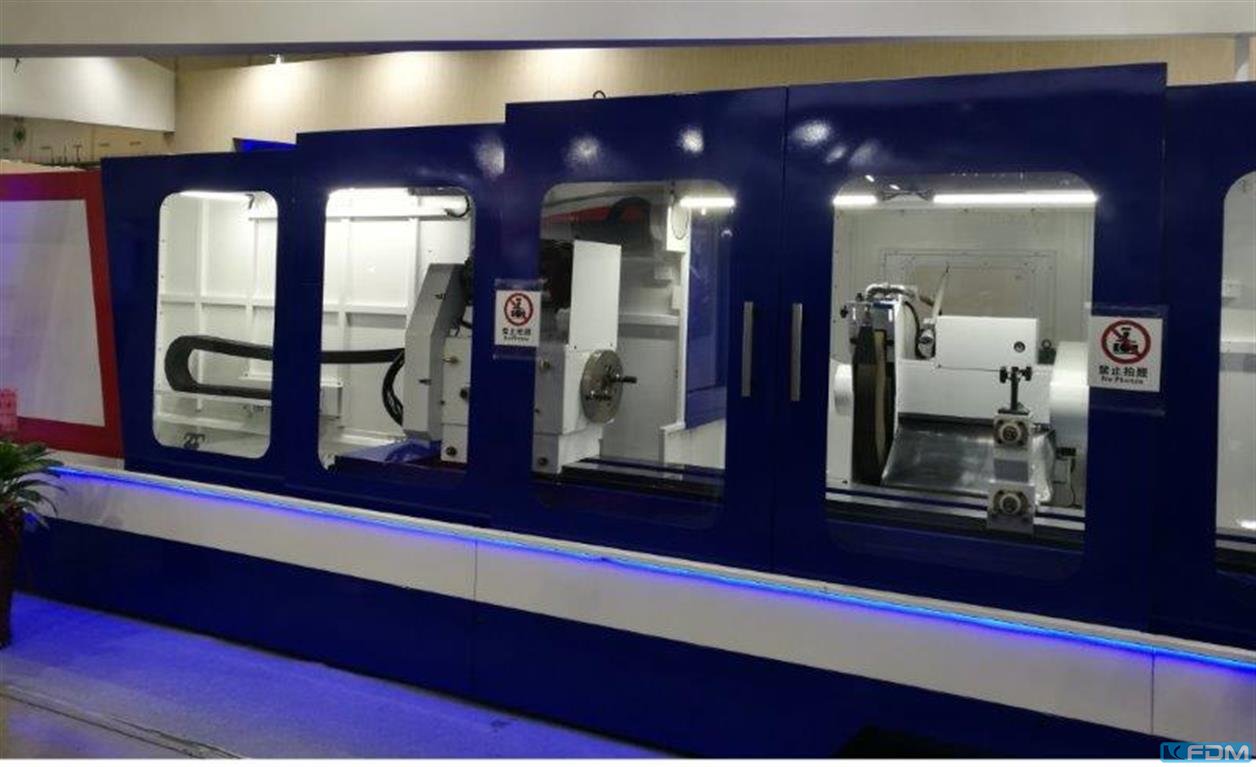

Abb. ähnlich
