Details

x-Weg:

760 mm

y-Weg:

820 mm

z-Weg:

560 mm

Rundtisch schwenkbar:

A-Achse +30 ~ -120°, C-Achse: 360°, Min. Index-Inkrement 0.001°

Tischgröße:

630 mm

Entfernung Bodenfläche / Tischfläche:

900 mm

Tischbelastung:

600 kg

Werkstückgröße:

max.Ø800x500 mm

Spindeldrehzahl:

20000 1/min.

Spindelmotor:

40 kw

Spindelaufnahme:

40 BBT

Fräsvorschubbereich:

1-10000 mm/min

Eilgang in X-Y-Z Achse:

48 m/min

Eilganggeschwindigkeit:

Tisch (A-/C-Achse): 83/125 mm/min

Werkzeugwechsler:

30 fach

max. Werkzeuglänge:

125 mm

max. Werkzeuggewicht:

8 kg

max. Werkzeugdurchmesser:

80 mm

Maschinengröße (LxBxH):

2200x4000x3415 mm

Zubehör

Vollumhausung



Handrad elektronisch



Kühlmitteleinrichtung



Gewindebohren ohne Ausgleich (Rigid tapping)



CE-Ausführung



direkt angetriebener Spindelmotor:

20000 1/min

Spindelkühleinrichtung



CNC Steuerung:

Heidenhain iTNC-530 Full 5 axis

Späneförderer mit Spänebehälter



Späneförderer - Spirale:

im Bett

Klimaanlage für den Schaltschrank



Werkzeugbruchkontrolle:

Marposs mida laser 75P

Werkzeugvermessung:

Marposs mida laser 75P

Automat. Abschaltmechanismus



Spindelthermokompensation



Glasmaßstäbe:

X/Y/Z Achse von Heidenhain

Beschreibung

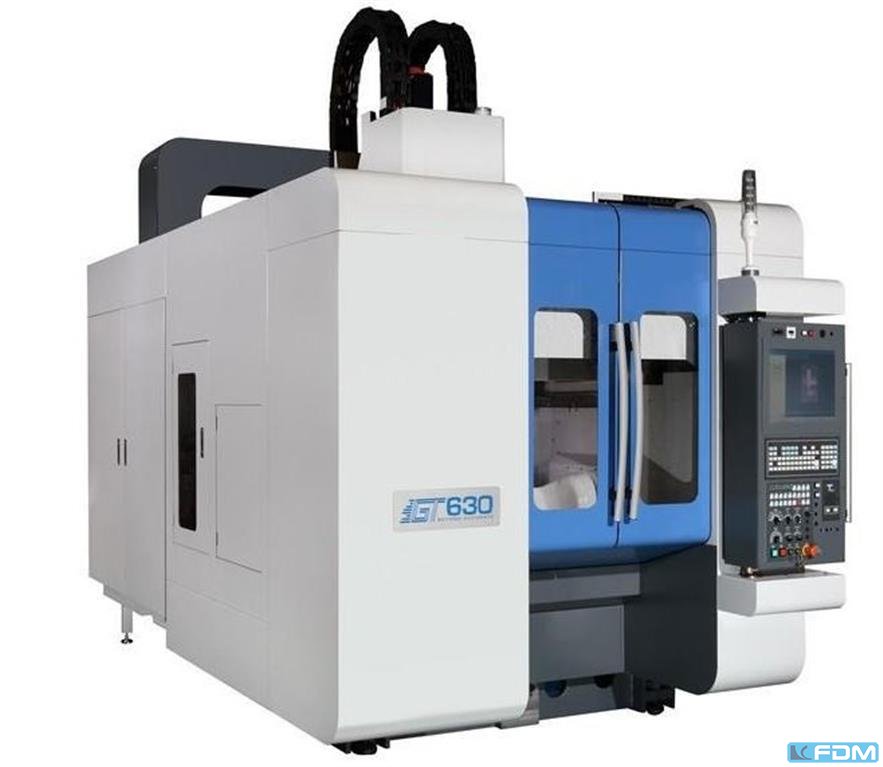

Fabrikneues, sofort verfügbares CNC 5-Achse Universal-Bearbeitungszentrum mit CNC Steuerung HEIDENHAIN TNC 530

Maschinenstruktur
Die Gusskomponenten dieser Maschine sind aus hochwertigem Gusseisen gefertigt.
Die Y-Achse wird durch eine präzise, mittig gelagerte Kugelumlaufspindel angetrieben, um die Parallelität der Achsbewegung sicherzustellen.
Die Quertraverse der Y-Achse wird auf beiden Seiten optimal abgestützt und kann dadruch eine hohe dynamische Stabilität erzielen.
Außerdem bietet die Y-Achse bzw. Spindel eine hervorragende Steifigkeit bei der Schwerzerspanung.

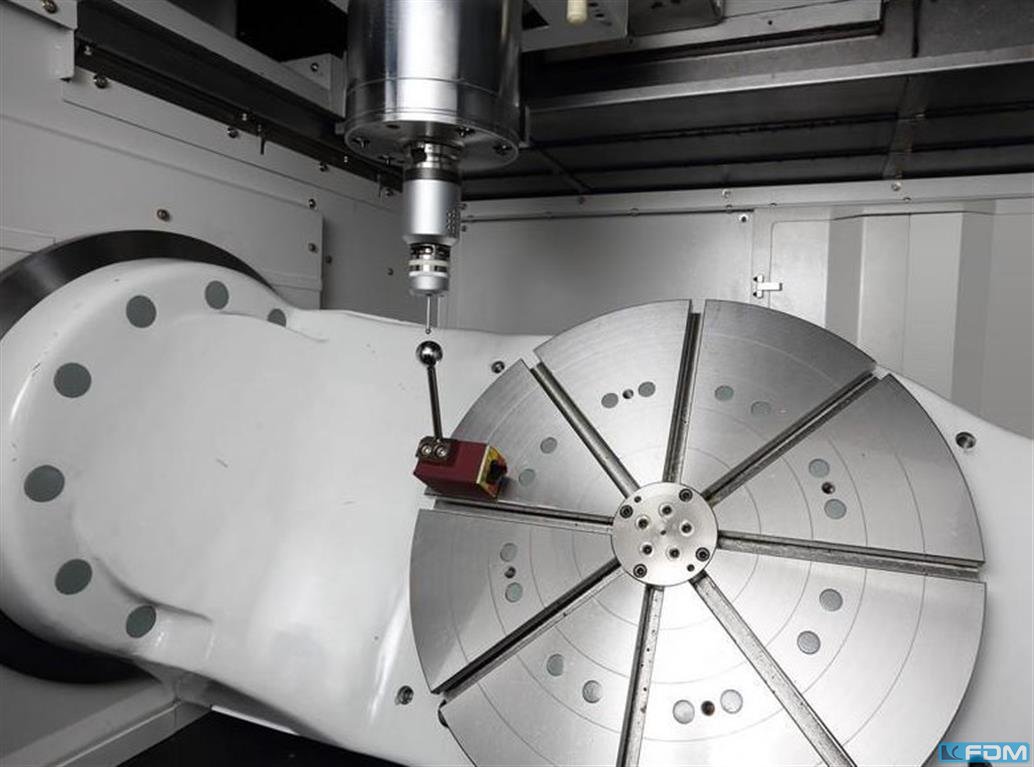

Spindeleinheit und Tisch
Die Spindel ist mit einem Ölschmierungslager und einer Ölkühlpatrone ausgestattet, sie begrenzt die thermische Erzeugung und reduziert die thermische Ausdehnung in der Spindel. Die Spindel eignet sich für dauerhafte Zerspanung auch im Mehrschichtbetrieb und ist mit einem thermischen Ausgleichsmechanismus ausgestattet.
Die Drehachse des LLM Tisches wird durch einen DD-Motor angetrieben, um eine höhere Geschwindigkeit und eine höhere Genauigkeit zu erzielen. Der Tisch ist mit einem Rollenzahnradmechanismus ausgestattet, der eine geringere Reibung, eine einfache Aktivierung für eine Hochgeschwindigkeitsrotation und ein hochpräzises Backlash ermöglicht.

Für weitere technische Details laden Sie bitte die PDF-Broschüre herunter.

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Technische Daten und Zubehör, gemäß Anlage.
