Details

Spindeldurchmesser:

130 mm

x-Weg:

2.500 mm

y-Weg:

2.000  mm

z-weg:

1.500 mm

w-weg:

750 mm

B-Achse, Tisch-Rundverstellung:

360 Grad/degrees

B-Achse, Positionierbarkeit:

360.000 x 0,001 °

Bearbeitungseinheit::

-

Spindeldurchmesser:

130 mm

Feste Spindelausladung, Länge:

370 mm

Feste Spindelausladung, Durchmesser:

280 mm

Werkzeugaufnahme (Kurzkegel nach DIN 69871):

ISO 50

Antriebsleistung S1 (100%) / S2 (30min):

37/51  kW

Max. Drehmoment an der Spindel:

2.415 Nm

Drehzahlbereich der Spindel:

5 - 3.000 min-1

Drehzahl 1. Getriebestufe :

5 - 782  min-1

Drehzahl 2. Getriebestufe :

783 - 3.000 min-1

NC-Rundtisch :

-

Aufspannfläche:

1.600 x 2.000 mm

Zentrierbohrung im Tisch:

100 mm H6

max. Belastung (max.150mm außer Tischm.):

10.000 kg

T-Nutenbreite:

28 mm

T-Nutenabstand:

160 mm

Haltemoment B-Achse:

30.000 Nm

Positionierbarkeit :

360.000 x 0,001 °

Vorschübe und Geschwindigkeiten::

-

Max. Vorschubbereich für X-, Y-, Z- und W-Achse:

6.000 mm/min

max. Vorschubkraft:

25.000 N

Eilgang für alle linearen Achsen:

15.000 mm/min

Max. Arbeitsmoment B-Achse:

10.000 Nm

Eilgang B-Achse (NC- Rundtsich) :

3 m/min

Werkzeugmagazin::

-

Magazintyp:

Kettenmagazin

Anzahl der Magazinplätze:

40

max. Ø ohne freie Nebenplätze:

125 mm

max. Ø ohne freie Nebenplätze:

250 mm

max. Werkzeuglänge:

500 mm

max. Werkzeuggewicht:

30 kg

Max. zulässiges Gewicht aller Werkzeuge:

700 kg

Kippmoment:

50 Nm

Installationsdaten:

-

Betriebsspannung:

3~ 400/230  V

Frequenz:

50 Hz

Anschlußleistung:

90 kVA

Anschlussstrom:

146 A

Vorsicherung:

160 A

Querschnitt der Versorgungsleitung:

4x70 mm²

Maschinendimensionen:

-

L x B x H ca.:

8.160 x 6.960 x 3.700 mm

Gesamtgewicht ca.:

30.000 kg

Beschreibung

Überholungsumfang
· Kugelgewindespindeln in X, Y, Z und W-Achse - NEU -
· Führungsleisten und Rollenschuhe in X, Y, Z und W-Achse - NEU -
· Werkzeugwechsler und Magazin überholt
· Spindel- und Pinolenlagerung - NEU -
· Ölkühler für Hauptspindelgetriebe - NEU -
· HAWE-Hochdruckaggregate für Tischklemmung und Werkzeugspanneinheit - NEU -
· Drehdurchführung mi Werkzeugspanneinheit Fabr. OTT - werksüberholt -

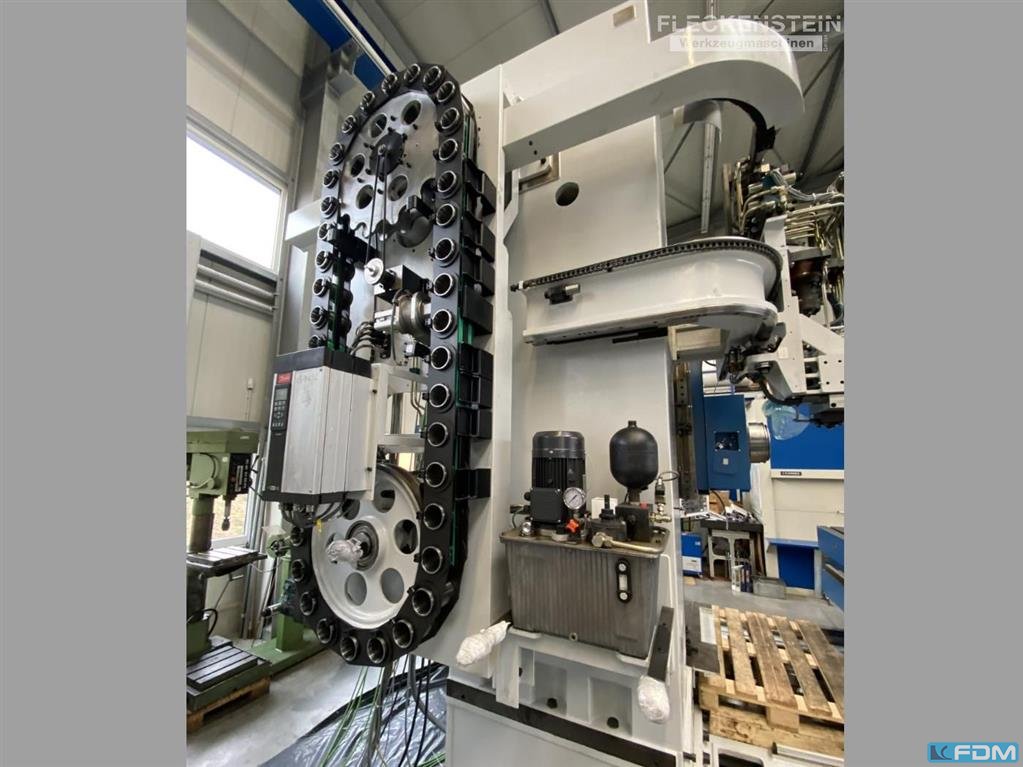

· Werkzeugmagazin mit 40 Plätzen und automatischem Werkzeugwechsler
· Messsysteme gereinigt, überprüft und teilweise durch Neukomponenten ersetzt
· Maschine mechanisch und elektrisch komplett überprüft
· Verkabelung in den Energieführungsketten - NEU -
· Energieführungsketten - NEU -
· 3 St. Späneförderer
· Teleskopabdeckungen überholt
· Faltenbälge in der Vertikalachse - NEU -
· Maschinenlackierung in zweischichtigem Aufbau mit ölbeständigen und abriebfesten Zweikomponenten-Lacken - NEU -

Zusätzlicher Lieferumfang gegen Aufpreis
· Lieferung frei Ihrem Werk
· Aufstellung, Installation und Inbetriebnahme
· Laservermessung der Messsysteme mit Kompensation der Messsysteme
· Neue Arbeitsraumeinhausung, individuell angefertigt
· Neue Kühlmittelanlage mit Filtereinheit für Innen- und Außenkühlung 20/8 bar
